Назначение соединителя ОНЦ-БМ-2-76/22-В1-1-В

ОНЦ-БМ-2-76/22-В1-1-В представляет собой микроминиатюрный цилиндрический низкочастотный байонетный соединитель. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц, а также импульсного тока. Соединитель применяется для электрического соединения и механического сочленения кабельных линий с приборами и блоками, где требуется компактное исполнение при большом числе контактов.

Основные технические характеристики

Соединитель имеет 76 контактов, что обеспечивает передачу большого числа сигналов и цепей питания через один разъём. Условный диаметр корпуса составляет 22 мм, что позволяет отнести изделие к микроминиатюрному классу. Контакты имеют серебряное покрытие, снижающее переходное сопротивление и повышающее надёжность электрического соединения.

Электрические параметры изделия:

• максимальный ток на один контакт — 3 А;
• суммарный ток на соединитель — до 71 А;
• рабочее напряжение — до 250 В;
• сопротивление контактов — не более 10 мОм;
• сопротивление изоляции — не менее 1000 мОм.

Указанные значения подтверждают возможность применения соединителя как в слаботочных сигнальных цепях, так и в цепях с повышенной токовой нагрузкой, распределённой по контактам.

Конструкция и исполнение

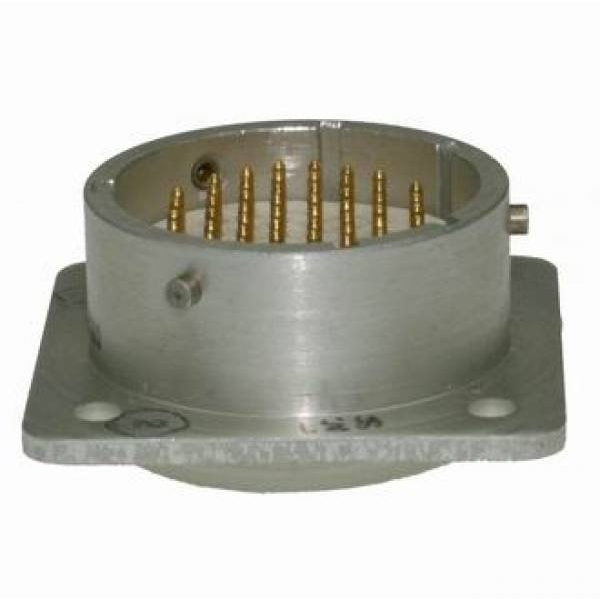

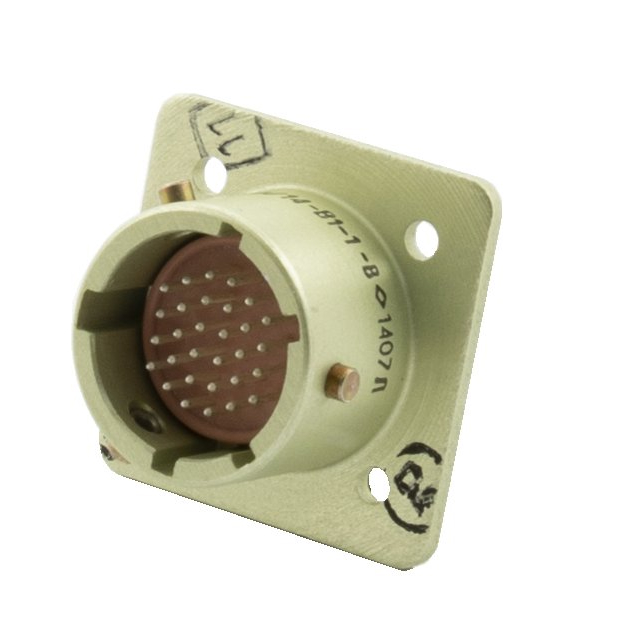

Соединитель состоит из двух основных частей: герметичной приборной вилки и негерметичной кабельной розетки. Индекс В1 в обозначении указывает на исполнение вилки без кожуха. Кабельная розетка оснащена многошпоночной поляризацией, которая предотвращает несанкционированное соединение и исключает неправильное сочленение частей.

Байонетное сочленение обеспечивает быструю фиксацию и надёжный механический контакт. Ресурс соединителя составляет 250 циклов соединений-расчленений, а наработка — не менее 15 000 часов. Такие показатели определяют применимость изделия в аппаратуре, требующей периодического подключения и отключения без потери рабочих качеств.

Условия эксплуатации и применение

Изделие относится к всеклиматическому исполнению и сохраняет работоспособность в широком диапазоне внешних воздействий. Рабочая температура составляет от минус 60 до плюс 85 градусов Цельсия. Соединитель рассчитан на повышенную влажность — до 98 процентов при плюс 35 градусах Цельсия, а также на пониженное давление — до 1,3 умноженного на 10 в минус четвёртой степени Паскаля.

Механическая стойкость подтверждается следующими параметрами:

• вибрация с частотой до 5000 Гц при ускорении до 200 метров на секунду в квадрате;
• удары с ускорением до 10 000 метров на секунду в квадрате.

Срок хранения соединителя составляет 15 лет. Благодаря сочетанию компактных размеров, большого числа контактов, байонетного крепления и стойкости к климатическим и механическим нагрузкам ОНЦ-БМ-2-76/22-В1-1-В применяется в приборостроении, измерительной и бортовой аппаратуре, а также в других областях, где необходимо герметичное подключение приборной вилки к кабельной линии. Артикул изделия — 7098, категория — ОНЦ.
