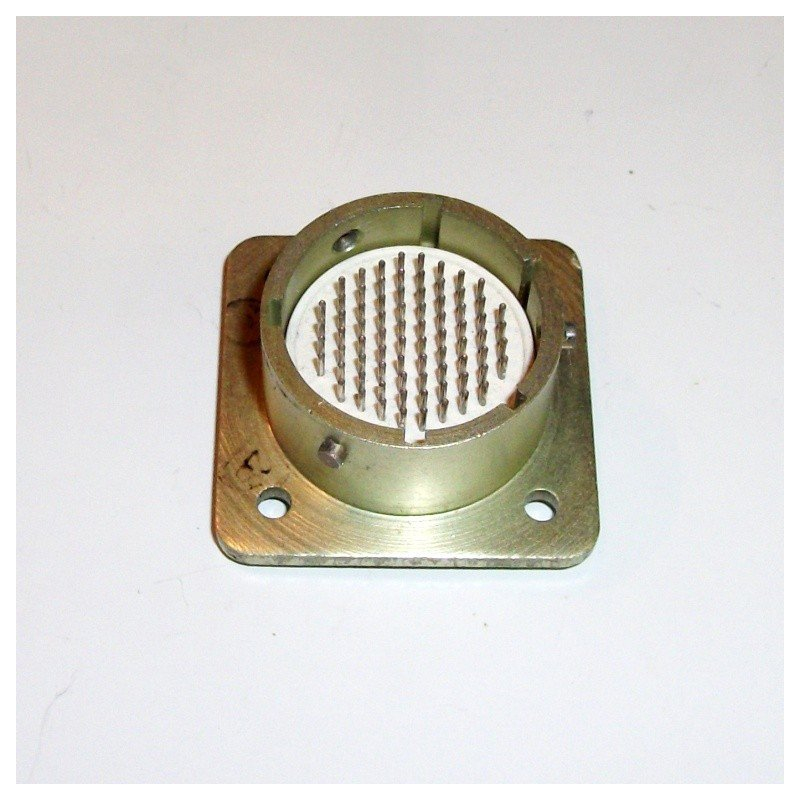

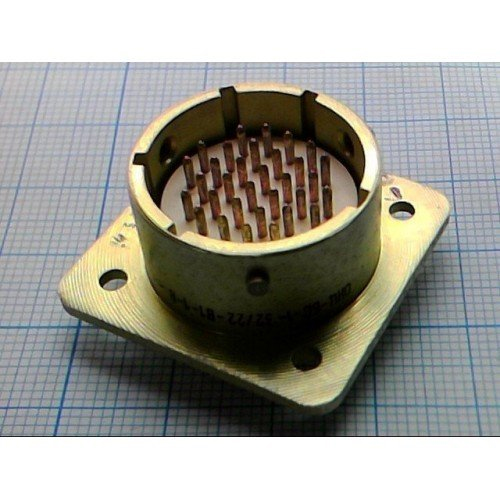

Назначение соединителя ОНЦ-БМ-2-76/22-В1-1-В

ОНЦ-БМ-2-76/22-В1-1-В представляет собой микроминиатюрный цилиндрический низкочастотный соединитель байонетного типа. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3 МГц, а также импульсного тока. Соединитель применяется в узлах радиоэлектроники и в составе различной аппаратуры, где требуется компактное многоcontactное соединение с повышенной надёжностью.

Байонетный тип фиксации обеспечивает быстрое сочленение и расчленение, а также устойчивость к вибрационным и ударным нагрузкам за счёт замкового механизма. Изделие относится к категории низкочастотных соединителей, что определяет его применение преимущественно в цепях питания и передачи сигналов низкой частоты.

Основные технические характеристики

Соединитель имеет 76 контактов и условный диаметр корпуса 22 мм. Покрытие контактов — серебрение, что соответствует индексу «1» в обозначении. Ниже приведены подтверждённые электрические параметры изделия.

• Максимальная токовая нагрузка на один контакт — до 3 А.
• Суммарная токовая нагрузка на соединитель — до 71 А.
• Рабочее напряжение — до 250 В.
• Сопротивление контактов — не более 10 мОм (по некоторым данным — не более 5 мОм).
• Сопротивление изоляции — не менее 1000–5000 МОм.

Указанные параметры определяют область применения соединителя в цепях, где требуется передача как слаботочных сигналов, так и относительно высоких токов при умеренном напряжении. Многоcontactная компоновка позволяет использовать одно изделие для подключения нескольких цепей одновременно.

Условия эксплуатации

ОНЦ-БМ-2-76/22-В1-1-В рассчитан на работу в жёстких условиях внешней среды. Диапазон рабочих температур составляет от минус 60 до плюс 85 градусов Цельсия. Соединитель сохраняет работоспособность при воздействии вибрации с частотой до 5000 Гц и ускорением 200 метров на секунду в квадрате, а также при ударах с ускорением до 10000 метров на секунду в квадрате.

Изделие выдерживает влажность 98 процентов при температуре плюс 35 градусов Цельсия и пониженное атмосферное давление до 1,3 умноженное на 10 в минус четвёртой степени Паскаля. Минимальная наработка составляет 15000 часов, число сочленений и расчленений — 250, срок хранения — 15 лет. Исполнение соединителя всеклиматическое, что подтверждает его пригодность для эксплуатации в различных климатических зонах.

Конструкция и применение

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Многошпоночная поляризация предотвращает несанкционированное соединение, то есть исключает стыковку с неподходящими ответными частями и обеспечивает правильную ориентацию контактов при сочленении.

Монтаж соединителя — объёмный, пайкой. Такое исполнение обеспечивает надёжный электрический контакт и механическую прочность соединения проводников с контактами изделия. Применение ОНЦ-БМ-2-76/22-В1-1-В целесообразно в аппаратуре, работающей в условиях повышенных вибраций, ударных нагрузок, широкого диапазона температур и пониженного давления.

Изделие востребовано в узлах радиоэлектроники, приборах и системах, где необходимо компактное многоcontactное подключение с байонетным креплением. Сочетание серебряного покрытия контактов, герметичной вилки и всеклиматического исполнения делает соединитель пригодным для ответственных применений.
