Назначение соединителя ОНЦ-БМ-2-76/22-В1-1-В

ОНЦ-БМ-2-76/22-В1-1-В представляет собой микроминиатюрный цилиндрический низкочастотный электрический соединитель байонетного типа. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3 МГц, а также импульсного тока. Соединитель применяется в составе узлов радиоэлектронной аппаратуры, авиационной техники и других ответственных систем, где требуется компактное и надёжное электрическое соединение с большим числом контактов.

Артикул изделия — 7096, категория — ОНЦ. Производитель в предоставленных данных не указан.

Технические характеристики

Конструкция соединителя обеспечивает плотное размещение большого числа контактов в корпусе малого диаметра. Ниже приведены подтверждённые параметры изделия.

• Число контактов — 76.
• Условный диаметр корпуса — 22 мм.
• Покрытие контактов — серебро, что соответствует индексу «1» в обозначении.
• Максимальная токовая нагрузка на один контакт — 3 А.
• Суммарная токовая нагрузка на соединитель — до 71 А.
• Рабочее напряжение — до 250 В.
• Сопротивление контактов — не более 10 мОм, по некоторым данным — не более 5 мОм.
• Сопротивление изоляции — не менее 1000–5000 МОм.
• Частотный диапазон коммутируемых цепей переменного тока — до 3 МГц.

Указанные значения определяют область применения соединителя: он подходит для слаботочных и среднепоточных цепей управления и передачи сигналов, где одновременно требуется большое число независимых линий связи.

Условия эксплуатации

Соединитель выпускается во всеклиматическом исполнении, что подтверждается способностью сохранять работоспособность в широком диапазоне внешних воздействий.

• Диапазон рабочих температур — от минус 60 до плюс 85 градусов Цельсия.
• Повышенная влажность — до 98 процентов при температуре плюс 35 градусов Цельсия.
• Пониженное атмосферное давление — до 1,3 умноженное на 10 в степени минус 4 Па.
• Вибрационные нагрузки — в диапазоне от 1 до 5000 Гц с ускорением до 200 метров на секунду в квадрате.
• Одиночные удары — с ускорением до 10000 метров на секунду в квадрате.
• Ресурс наработки — 15000 часов.
• Количество сочленений и расчленений — 250 циклов.

Такое сочетание параметров позволяет использовать изделие в аппаратуре, работающей в жёстких климатических и механических условиях, включая высотные и авиационные применения.

Конструкция и особенности применения

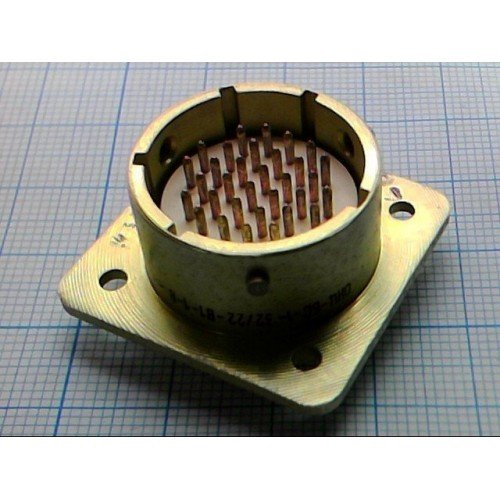

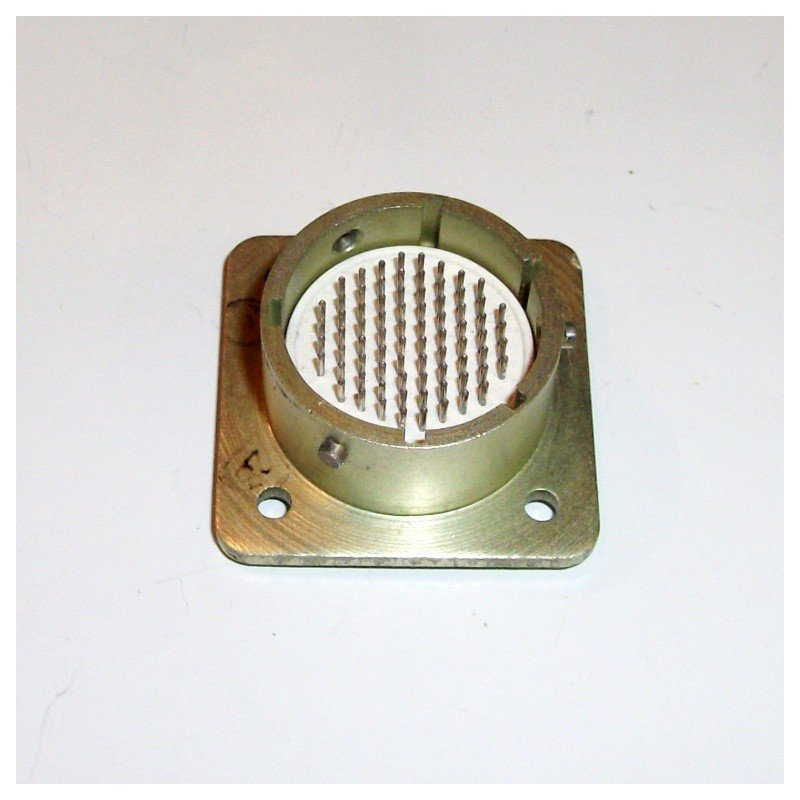

Соединитель состоит из двух частей: герметичной приборной вилки и негерметичной кабельной розетки. Байонетный тип соединения обеспечивает быстрое сочленение и надёжную фиксацию. Многошпоночная поляризация исключает неправильное соединение частей и защищает контакты от повреждения при ошибочной стыковке.

Монтаж выполняется пайкой, присоединение проводников — объёмное. Такая схема монтажа характерна для приборов, где важны компактность и стойкость к вибрации. Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрических параметров при длительной эксплуатации.

Благодаря сочетанию 76 контактов, малого диаметра корпуса 22 мм и всеклиматического исполнения, ОНЦ-БМ-2-76/22-В1-1-В применяется в бортовых и наземных системах связи, в блоках управления и распределения сигналов, а также в других ответственных узлах радиоэлектронной аппаратуры, где требуется герметичная приборная часть и быстросъёмное кабельное подключение.
