ОНЦ-БМ-2-76/22-В1-1-В — это микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов.

Основные характеристики

Он имеет 76 контактов с серебряным покрытием (обозначение "1" в маркировке), условный диаметр корпуса 22 мм и блочное (приборное) исполнение. Максимальная токовая нагрузка на контакт — 3 А, суммарная на соединитель — до 71 А, рабочее напряжение — до 250 В. Сопротивление контактов не превышает 10 мОм (или 5 мОм по некоторым данным), изоляции — не менее 1000–5000 МОм. +3

Условия эксплуатации

Соединитель всеклиматический, работает при температурах от -60 до +85 °С, повышенной влажности до 98% при +35 °С и пониженном давлении до 1,3·10⁻⁴ Па. Выдерживает вибрацию (1–5000 Гц, до 200 м/с²), удары (до 10000 м/с² одиночные), наработка — минимум 15000 часов, сочленений-расчленений — 250.

Конструкция и применение

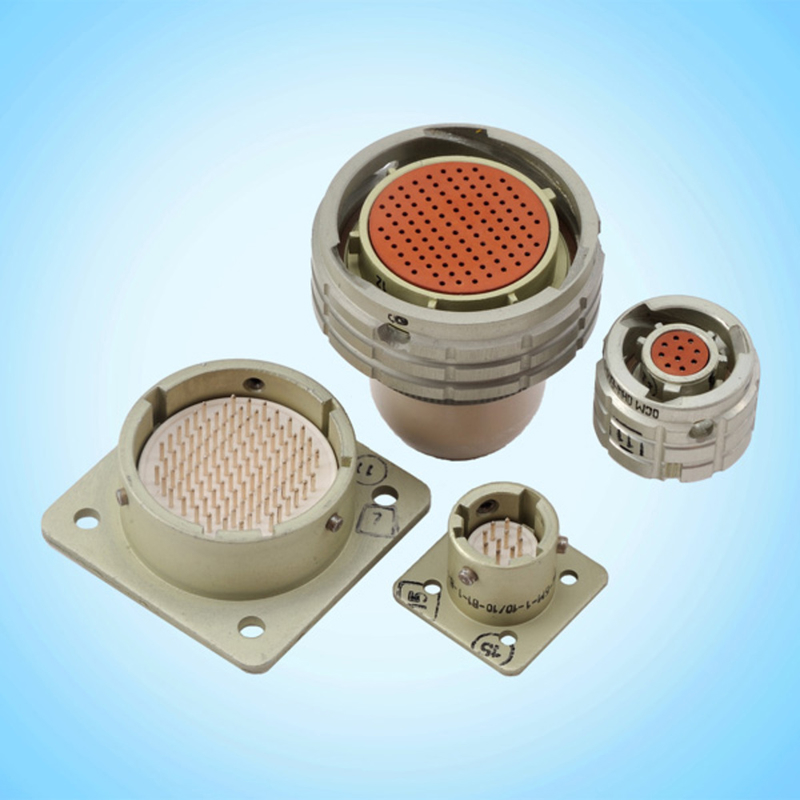

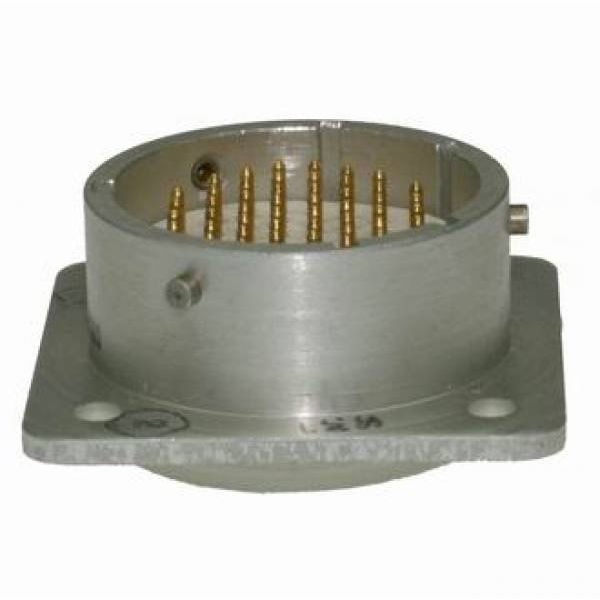

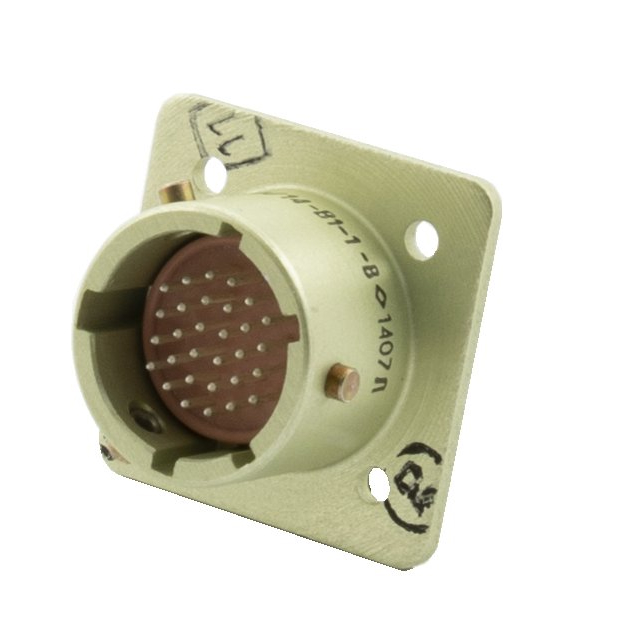

Состоит из герметичной приборной вилки и негерметичной кабельной розетки с многошпоночной поляризацией для предотвращения неправильного соединения; монтаж — пайкой, объемный. Используется в узлах радиоэлектронной аппаратуры, надежно защищен от несанкционированного сочленения. Срок сохраняемости — 15 лет. +3
