Назначение

ОНЦ-БМ-2-76/22-В1-1-В представляет собой микроминиатюрный цилиндрический низкочастотный байонетный соединитель. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц, а также импульсного тока. Соединитель применяется для коммутации цепей внутри узлов и блоков радиоэлектронной аппаратуры, где требуется компактное исполнение при большом числе контактов и повышенная устойчивость к внешним воздействиям.

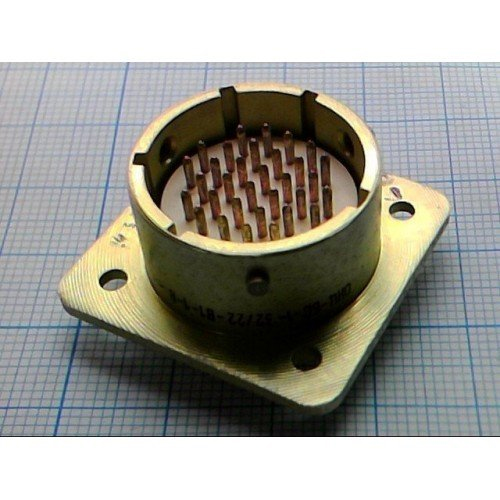

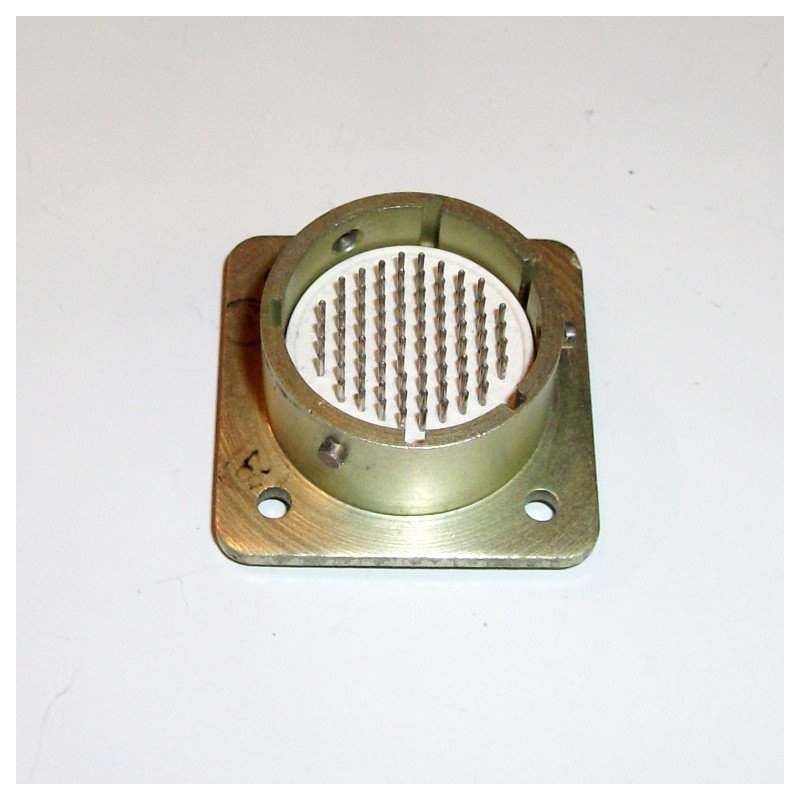

Конструкция соединителя включает герметичную приборную вилку и негерметичную кабельную розетку. Байонетный механизм обеспечивает быстрое сочленение и расчленение, а многошпоночная поляризация защищает от несанкционированного соединения — исключает стыковку неправильно ориентированных ответных частей.

Технические характеристики

Ключевые параметры соединителя определяются его маркировкой и конструктивными особенностями. Условный диаметр корпуса составляет 22 миллиметра. Общее число контактов — 76, при этом контакты имеют серебряное покрытие, что обозначено цифрой «1» в маркировке.

• Максимальная токовая нагрузка на один контакт — до 3 А.
• Суммарная токовая нагрузка на соединитель — до 71 А.
• Рабочее напряжение — до 250 В.
• Сопротивление контактов — не более 10 МОм.
• Частотный диапазон переменного тока — до 3 МГц.

Указанные электрические параметры позволяют использовать соединитель в цепях управления, питания и передачи сигналов низкой частоты, где требуется высокая плотность монтажа и стабильность контактного сопротивления.

Условия эксплуатации

Соединитель выполнен во всеклиматическом исполнении, что подтверждается его работоспособностью в широком диапазоне внешних воздействий. Температурный диапазон работы составляет от минус 60 до плюс 85 градусов Цельсия.

Изделие сохраняет работоспособность при повышенной влажности до 98 процентов при температуре плюс 35 градусов Цельсия, а также при пониженном давлении до 1,3 на 10 в минус четвёртой степени Паскаля. Соединитель выдерживает вибрацию с частотой до 5000 Гц при ускорении 200 метров на секунду в квадрате. Устойчив к однократным ударам с ускорением до 10000 метров на секунду в квадрате и к многократным ударам с ускорением до 1500 метров на секунду в квадрате.

Минимальная наработка соединителя составляет 15000 часов. Срок сохраняемости — 15 лет. Эти показатели характеризуют изделие как элемент с длительным ресурсом, пригодный для аппаратуры, эксплуатируемой в тяжёлых климатических и механических условиях.

Применение и монтаж

ОНЦ-БМ-2-76/22-В1-1-В используется в узлах и блоках радиоэлектронной аппаратуры для надёжного внутреннего монтажа. Подключение выполняется пайкой, а установка — объёмным способом, что подразумевает пространственное размещение проводников и элементов внутри корпуса устройства.

Многошпоночная поляризация соединителя обеспечивает правильную ориентацию ответных частей при стыковке, что особенно важно при большом числе контактов — 76 — и высокой плотности компоновки. Байонетное крепление позволяет сократить время сборки и обслуживания. Герметичная приборная вилка защищает контактную группу от воздействия внешней среды со стороны прибора, а негерметичная кабельная розетка предназначена для оконцевания кабеля.

Соединитель подходит для применения в составе аппаратуры, работающей в условиях вибрации, ударов, повышенной влажности и пониженного давления, включая бортовые и стационарные системы. Артикул изделия — 7094, категория — ОНЦ.
