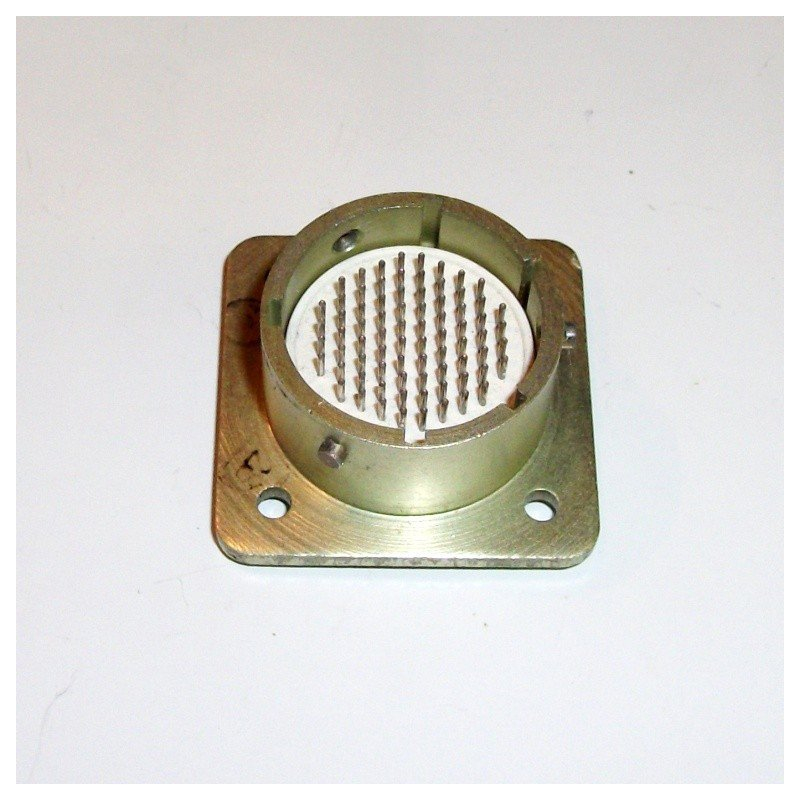

Назначение соединителя ОНЦ-БМ-1-76/22-В1-3-В «5»

ОНЦ-БМ-1-76/22-В1-3-В «5» — это цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц, а также импульсного тока. Изделие применяется в электро-, радио- и контрольно-измерительной аппаратуре, где требуется надёжное электрическое соединение при воздействии различных климатических и механических факторов.

Конструктивно соединитель включает герметичную приборную вилку и негерметичную кабельную розетку. Такое исполнение позволяет использовать его как в составе стационарного оборудования, так и в составе кабельных сборок. Приёмка «5» подтверждает соответствие изделия установленным требованиям качества и пригодность для применения в ответственных электротехнических и радиотехнических устройствах.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Основные электрические и эксплуатационные показатели:

• Количество контактов: 76.
• Тип соединителя: вилка.
• Покрытие контактов: серебро (Ag).
• Максимальная токовая нагрузка: от 18 А до 71 А в зависимости от цепи.
• Максимальное рабочее напряжение: 250 В (амплитудное значение).
• Сопротивление контактов: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Скорость утечки воздуха для герметичных вилок: не более 0,01 л/ч при перепаде давления 9,806 умножить на 10 в четвёртой степени Па.
• Количество сочленений-расчленений: 250.
• Минимальная наработка: 15 000 часов.
• Срок сохраняемости: 15 лет.

Указанные значения относятся к электрическим параметрам соединителя и его ресурсным показателям. Совокупность этих характеристик определяет область применения изделия и допустимые режимы эксплуатации.

Конструктивные особенности

Соединитель имеет многошпоночную поляризацию корпусов и многопозиционную установку изоляторов. Это исключает несанкционированное сочленение и обеспечивает правильное взаимное положение ответных частей. Герметичная приборная вилка и негерметичная кабельная розетка рассчитаны на совместную работу в составе соединительного узла. Исполнение контактов с серебряным покрытием способствует стабильности переходного сопротивления при длительной эксплуатации.

Механическая прочность и стойкость к климатическим воздействиям позволяют использовать соединитель в условиях вибраций, перепадов температуры и влажности. Ресурс по количеству сочленений-расчленений — 250 циклов — достаточен для приборов, обслуживаемых в процессе эксплуатации.

Применение

ОНЦ-БМ-1-76/22-В1-3-В «5» применяется в следующих областях:

• Электроника — для соединения блоков и модулей в составе электронных устройств.
• Радиотехника — для коммутации низкочастотных цепей радиотехнической аппаратуры.
• Контрольно-измерительные приборы — для подключения датчиков, измерительных каналов и вспомогательных цепей.

Соединитель обеспечивает надёжное соединение в условиях различных климатических факторов и механических воздействий, что делает его применимым в разных отраслях. Приёмка «5» указывает на то, что изделие прошло установленный контроль и может использоваться в аппаратуре соответствующего класса.

Краткие сведения о товаре

• Название: ОНЦ-БМ-1-76/22-В1-3-В «5».
• Артикул: 7036.
• Категория: ОНЦ.
• Приёмка: «5».
• Производитель: не указано.
