Назначение соединителя

ОНЦ-БМ-1-76/22-В1-2-В — это микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа в электрических цепях. Изделие применяется в радиоэлектронной аппаратуре как специального, так и общего назначения. Конструкция ориентирована на использование в составе электро-, радио- и контрольно-измерительных приборов, где требуется компактное быстроразъёмное соединение с большим числом контактов. Артикул товара — 7035, категория — ОНЦ.

Подтверждённые особенности

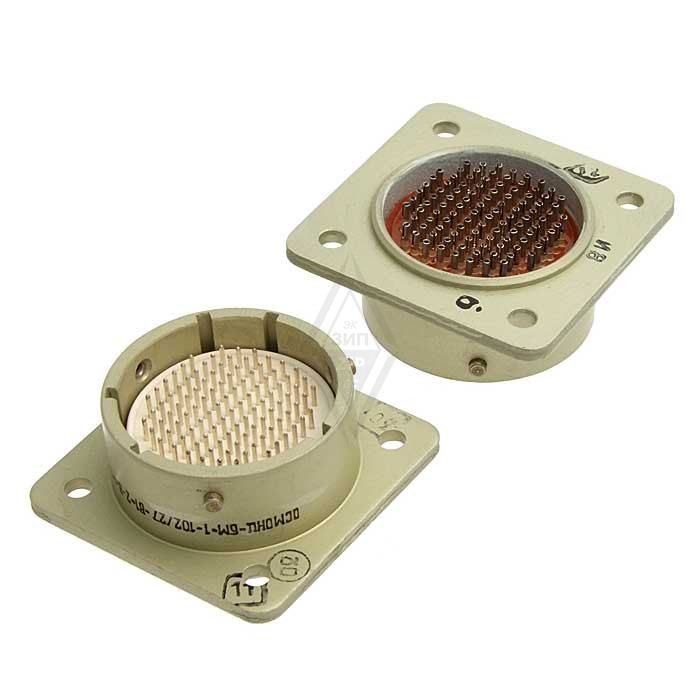

Соединитель выполнен по схеме «вилка — розетка»: в комплект входят герметичная приборная вилка и негерметичная кабельная розетка. Розетка имеет прямой пластиковый кожух. Корпус оснащён многошпоночной поляризацией, которая исключает неправильное соединение. Монтаж объёмный, с использованием пайки, что обеспечивает надёжное и долговечное подключение.

Ключевые технические параметры изделия:

• Тип соединителя — цилиндрический, низкочастотный, быстроразъёмный (байонетный).
• Количество контактов — 76.
• Максимальная токовая нагрузка — от 18 А до 71 А в зависимости от конфигурации; на одиночный контакт — до 3 А.
• Максимальное рабочее напряжение — 150 В (амплитудное значение).
• Сопротивление контактов — не более 10 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Климатическое исполнение — всеклиматическое, допускающее эксплуатацию в различных условиях окружающей среды.

Конструкция и монтаж

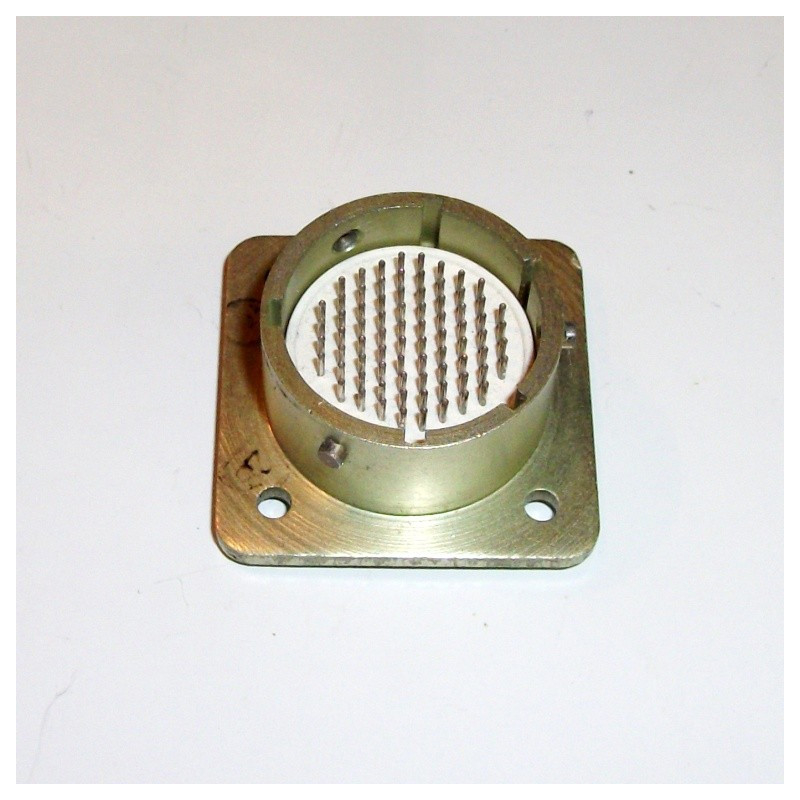

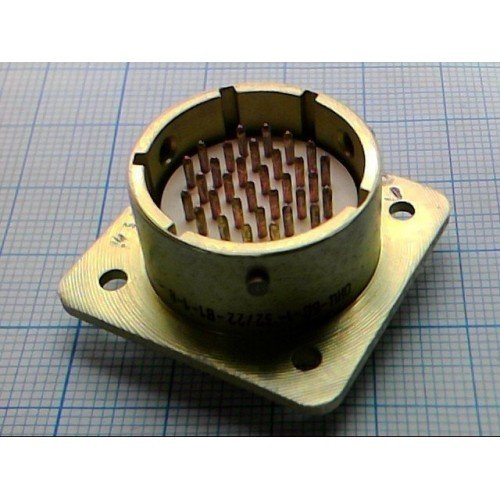

Герметичная приборная вилка рассчитана на установку со стороны аппаратуры и защищает контактную группу от внешних воздействий. Кабельная розетка с прямым пластиковым кожухом оформляет кабельную часть соединения. Быстроразъёмный байонетный замок позволяет оперативно выполнять сочленение и расчленение без применения специального инструмента.

Способ монтажа — объёмный, пайкой. Многошпоночная поляризация корпуса направляет вилку и розетку в единственно верное взаимное положение, что особенно важно при 76 контактах. Такое решение снижает риск повреждения контактов и ошибок при сборке сложных жгутов.

Применение

ОНЦ-БМ-1-76/22-В1-2-В применяется в электро-, радио- и контрольно-измерительных приборах. Многоконтактность в сочетании с компактным цилиндрическим корпусом делает его подходящим для передачи сигналов и питания в сложных электрических системах. Всеклиматическое исполнение расширяет область использования, а байонетный механизм ускоряет обслуживание и замену блоков. Совокупность перечисленных свойств позволяет рассматривать соединитель как надёжный элемент подключения в аппаратуре специального и общего назначения.
