Назначение

ОНЦ-БМ-2-76/22-В1-4-В — микроминиатюрный цилиндрический низкочастотный соединитель байонетного типа. Изделие предназначено для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока. Соединитель применяется в составе узлов радиоэлектронной аппаратуры, авиационной техники и других ответственных систем, где требуются герметичность, стойкость к внешним воздействиям и высокая долговечность.

Артикул изделия — 7105. Категория — ОНЦ. Изготовитель в предоставленных данных не указан.

Конструктивные особенности

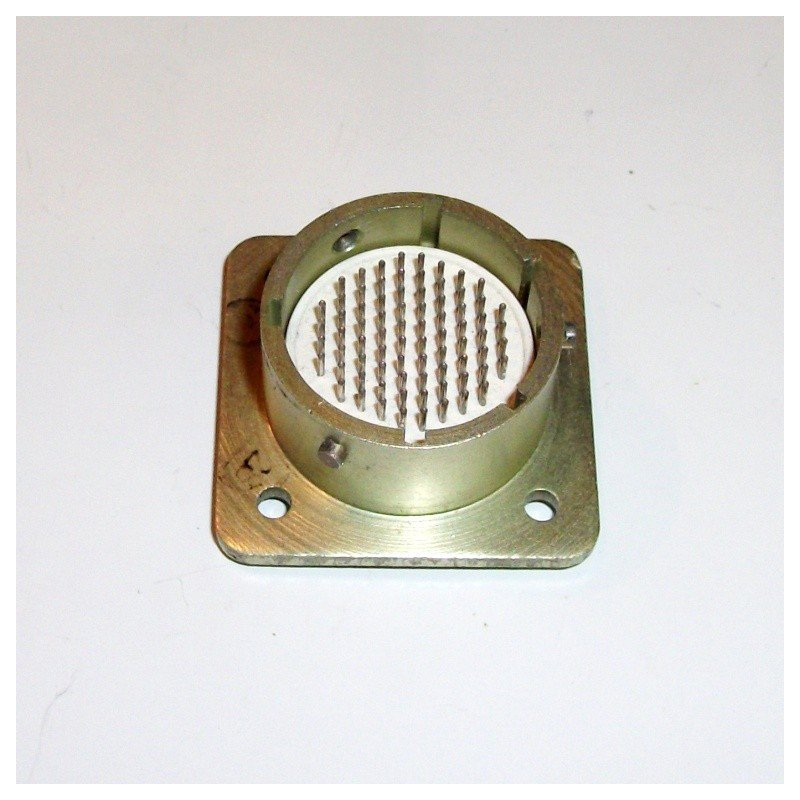

Соединитель выполнен по блочному (приборному) типу. Вид исполнения «2» соответствует розетке. Корпус имеет условный диаметр 22 мм, что отражено в обозначении через дробь. Монтаж объёмный, пайкой. Соединитель оснащён многошпоночной поляризацией, обеспечивающей надёжное и однозначное соединение ответных частей без ошибок сочленения.

Байонетный тип фиксации сочетает быстроту сочленения и расчленения с устойчивостью к вибрационным нагрузкам. Число контактов — 76; индекс «1» в обозначении указывает на серебряное покрытие контактной группы.
