Назначение

Соединитель ОНЦ-БМ-2-76/22-В1-3-В (артикул 7104, категория ОНЦ) представляет собой микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа. Он применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также в цепях с импульсными токами. Такое сочетание параметров позволяет использовать изделие в радиоэлектронной аппаратуре специального и общего назначения.

Конструкция и особенности

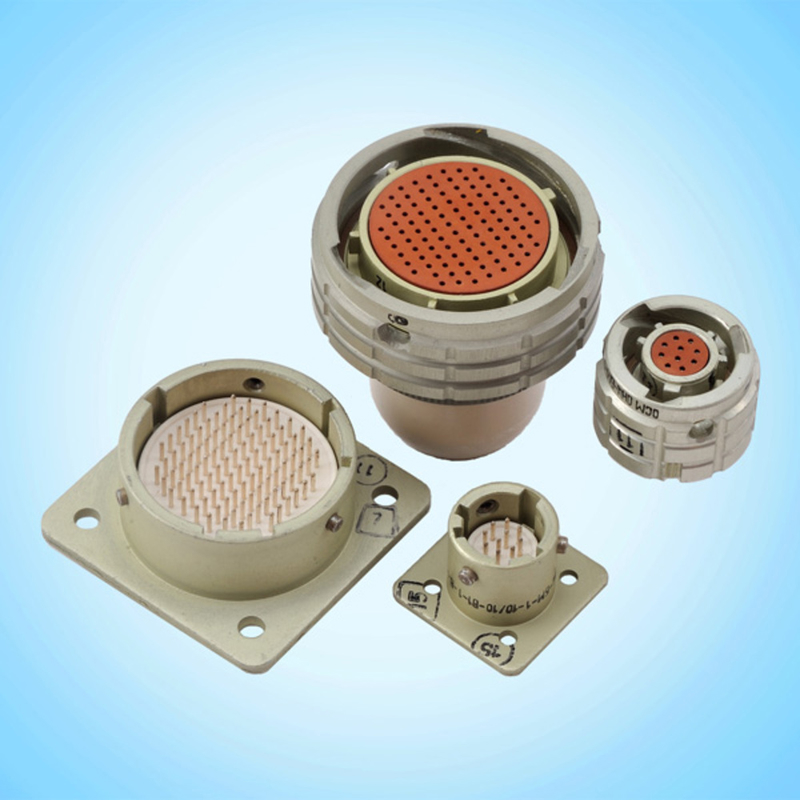

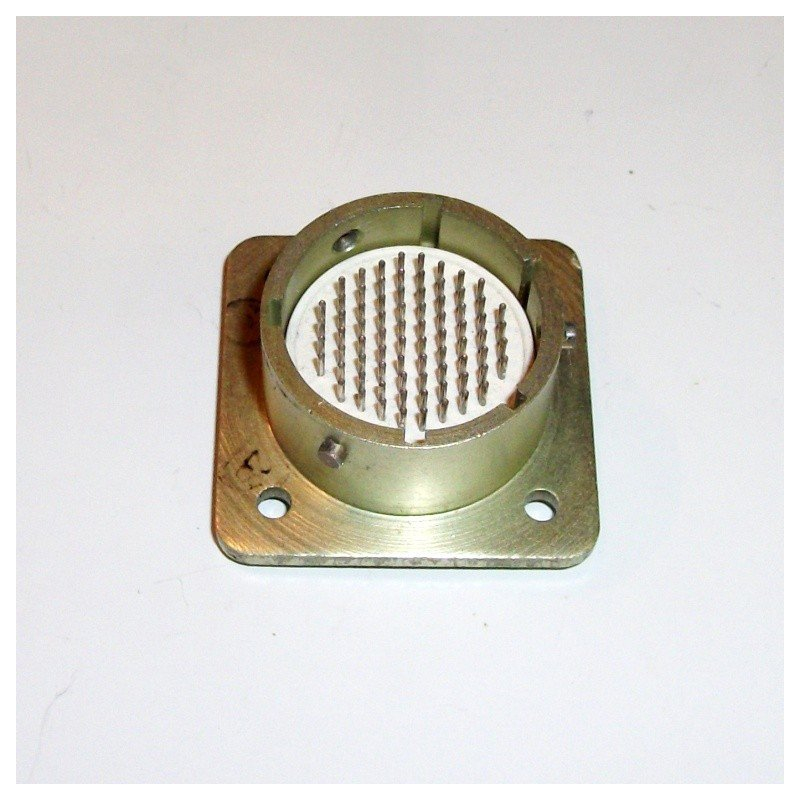

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Вилка выполняется герметичной, а розетка имеет прямой пластиковый кожух. Байонетное соединение сочетается с многопозиционной поляризацией, которая предотвращает неправильное соединение.

• Общее количество контактов — 76.
• Покрытие контактов может быть выполнено из золота или серебра.
• Тип соединения — байонетный.
• Монтаж — внутренний.
• Исполнение — микроминиатюрное цилиндрическое низкочастотное.

Технические характеристики

• Максимальный ток на одиночный контакт — до 3 А.
• Максимальная токовая нагрузка на соединитель — от 18 до 71 А.
• Максимальное рабочее напряжение — 150 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочая температура — от минус 60 до плюс 85 градусов Цельсия.
• Диапазон частот — до 3 МГц.

Перечисленные параметры подтверждаются техническими данными изделия и определяют область его применения.

Применение

Соединители ОНЦ-БМ-2 используются в различных узлах и блоках радиоэлектронной аппаратуры, включая системы связи, навигации и управления. Они обеспечивают надежное соединение в условиях различных климатических факторов, включая высокую влажность и температурные колебания. Благодаря герметичной вилке и негерметичной розетке с пластиковым кожухом изделие может применяться для внутреннего монтажа.

Надёжность и ресурс

Гарантийный срок наработки соединителя составляет не менее 15 000 часов при нормальных условиях эксплуатации. Это значение подтверждает ресурс изделия при соблюдении штатных режимов работы. Рабочий диапазон температур от минус 60 до плюс 85 градусов Цельсия позволяет эксплуатировать соединитель в составе аппаратуры, работающей в сложных климатических условиях.
