Назначение соединителя

ОНЦ-БМ-2-76/22-В1-3-В «5» представляет собой цилиндрический низкочастотный соединитель микроминиатюрного типа с байонетным соединением. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсных сигналов. Соединитель применяется в узлах и блоках радиоэлектронной аппаратуры, где требуется компактное многоконтактное решение с надёжной фиксацией сочленённого положения.

Обозначение «5» в наименовании указывает на специальное применение изделия, в частности использование в рулевых машинах крена. Это подтверждает пригодность соединителя для ответственных систем управления, где важны стабильность контакта и стойкость к внешним воздействиям.

Подтверждённые технические особенности

Конструкция соединителя предусматривает 76 контактов. Максимальная токовая нагрузка на одиночный контакт составляет 3 А, суммарная нагрузка на соединитель — до 71 А. Максимальное рабочее напряжение достигает 250 В амплитудного значения. Сопротивление контактов не превышает 5 мОм, а сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает минимальные потери сигнала и высокую электрическую прочность изоляции.

Изделие сохраняет работоспособность в расширенном диапазоне условий эксплуатации. Рабочая температура окружающей среды — от минус 60 до плюс 85 градусов Цельсия, в некоторых модификациях — до плюс 105 градусов Цельсия. Относительная влажность достигает 98 процентов при температуре плюс 35 градусов Цельсия. Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц.

Ресурсные характеристики подтверждены следующими значениями: минимальная наработка — 15000 часов, количество сочленений-расчленений — 250 циклов, срок сохраняемости — 15 лет. Изделие относится к всеклиматическому исполнению, что обозначено литерой «В» в наименовании.

Конструктивные особенности и комплектация

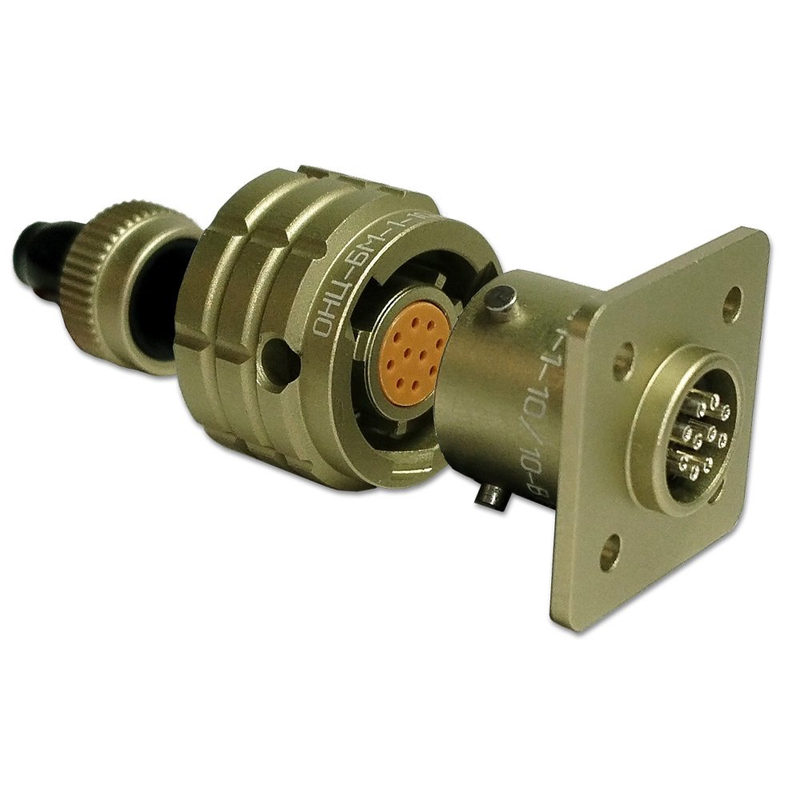

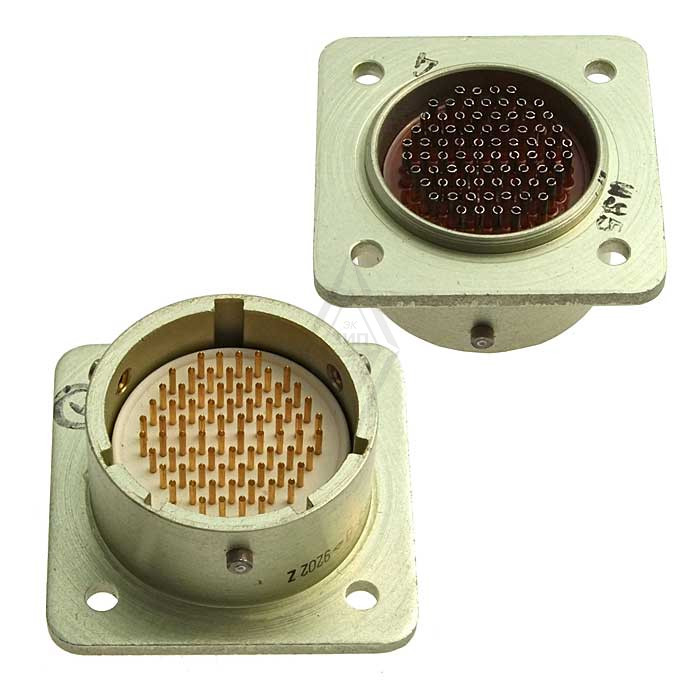

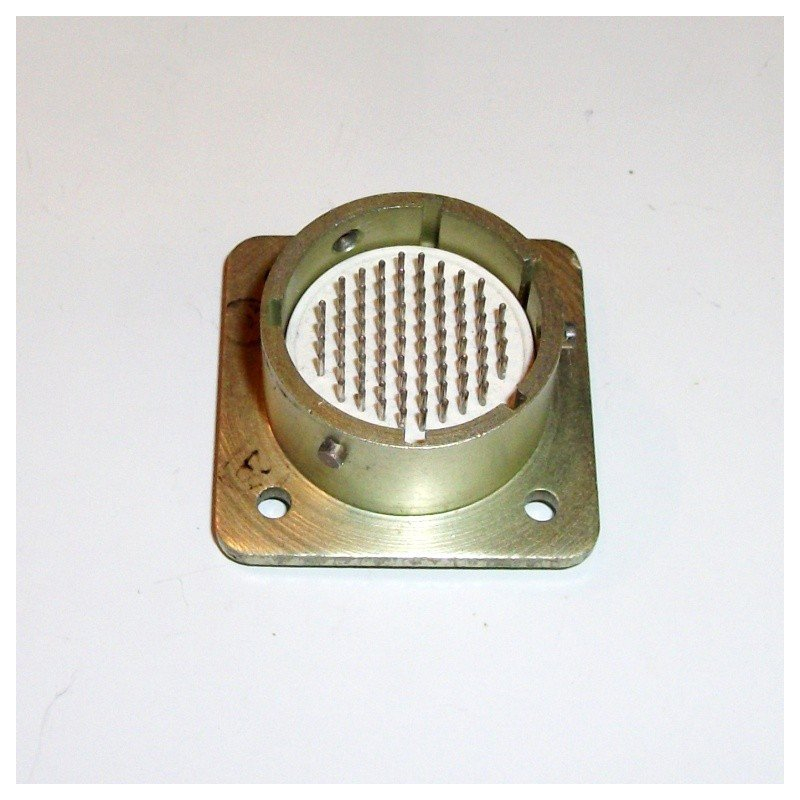

Соединитель выполнен в варианте В1 с многопозиционной поляризацией, вариант 3, что соответствует исполнению для внутренней установки. В состав изделия входят герметичная приборная вилка и негерметичная кабельная розетка. Корпуса оснащены многошпоночной поляризацией, которая защищает от неправильного соединения и обеспечивает однозначную стыковку ответных частей.

Байонетный механизм обеспечивает быстрое и надёжное сочленение, устойчивое к вибрационным нагрузкам. Микроминиатюрное исполнение позволяет применять соединитель в блоках с высокой плотностью монтажа, где экономия пространства критична.

Область применения

Основное применение соединителя связано с радиоэлектронной аппаратурой различного назначения. Благодаря сочетанию большого числа контактов, высокой суммарной токовой нагрузки и стойкости к климатическим и механическим воздействиям изделие подходит для следующих задач:

• коммутация цепей питания и сигнальных линий в блоках и узлах радиоэлектронной аппаратуры;
• передача импульсных сигналов и переменного тока частотой до 3 МГц;
• эксплуатация в составе рулевых машин крена и других ответственных систем;
• применение во всеклиматических условиях, включая повышенную влажность и широкий температурный диапазон;
• монтаж внутри приборов и блоков, где требуется герметичная приборная вилка и кабельная розетка.

Приёмка «5» подтверждает соответствие изделия требованиям стандартов ГОСТ Р ИСО 9001-2015 и ГОСТ РВ 0015-002-2020. Указанные стандарты распространяются на систему менеджмента качества и требования к продукции военного назначения соответственно.
