Назначение соединителя ОНЦ-БМ-2-76/22-В1-3-В

ОНЦ-БМ-2-76/22-В1-3-В — микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа в радиоэлектронной аппаратуре. Изделие относится к серии ОНЦ и применяется в узлах и блоках специального и общего назначения, где требуется компактное электрическое соединение с большим числом контактов и надёжной фиксацией.

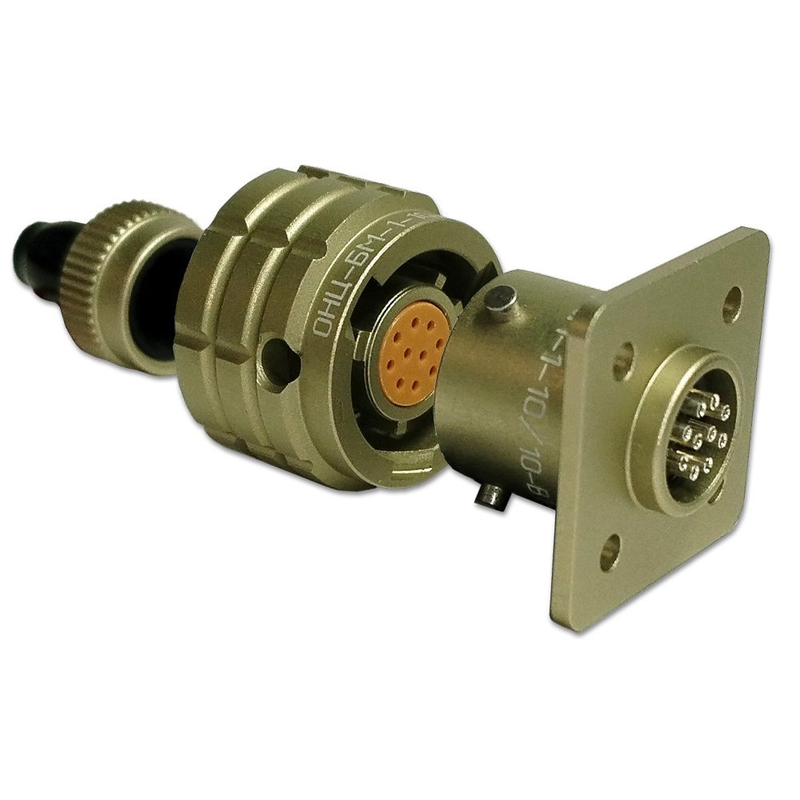

Соединитель представляет собой приборную вилку и работает в составе разъёмного соединения с кабельной розеткой. Конструкция рассчитана на передачу постоянного, переменного и импульсного тока, что делает изделие универсальным для большинства низкочастотных цепей аппаратуры.

Подтверждённые особенности

Ниже перечислены характеристики, подтверждённые для данной модели. Значения приведены в соответствии с техническими данными изделия.

• Тип соединителя: микроминиатюрный цилиндрический низкочастотный байонетный.
• Количество контактов: 76.
• Условный диаметр корпуса: 22.
• Часть соединителя: вилка, обозначение В в маркировке.

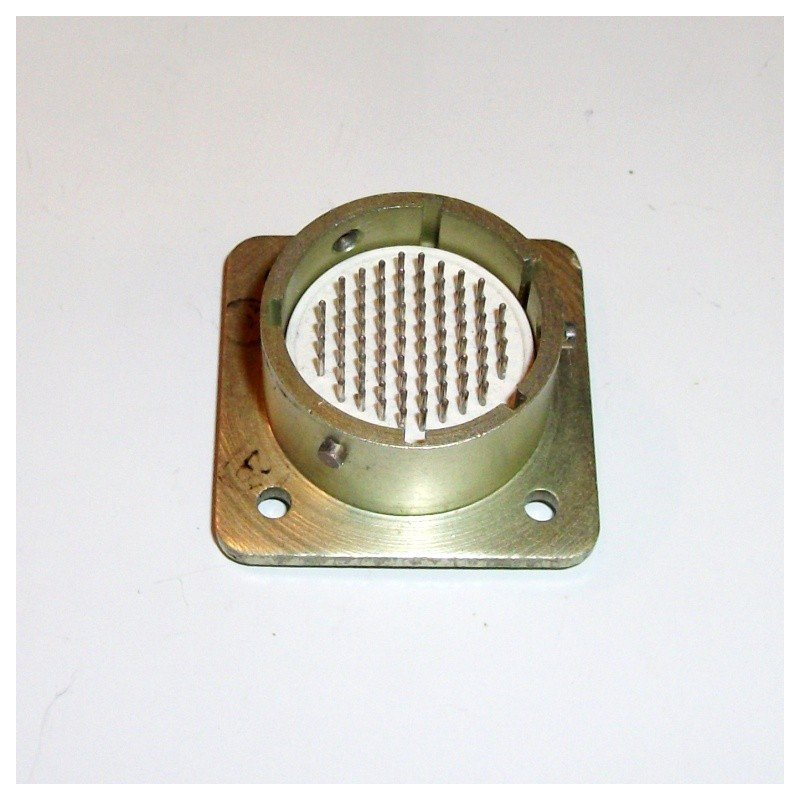

• Конструктивное исполнение: приборная вилка.
• Поляризация: многопозиционная.
• Климатическое исполнение: всеклиматическое.
• Вид сочленения: байонетный.
• Способ монтажа: объёмный, пайкой.

Байонетный вид сочленения обеспечивает быстрое соединение и разъединение с фиксацией от самопроизвольного расчленения. Многопозиционная поляризация исключает неправильную стыковку ответных частей. Обозначение В1-3 в маркировке указывает на конструктивное исполнение вилки и параметры контактной системы, предусмотренные серией ОНЦ.

Электрические параметры

• Максимальная токовая нагрузка на одиночный контакт: 3 ампера.
• Максимальная токовая нагрузка на соединитель: 18 ампер.
• Максимальное рабочее напряжение: 150 вольт.
• Сопротивление контактов: не более 10 миллиом.
• Сопротивление изоляции: не менее 5000 мегаом в нормальных климатических условиях.
• Минимальная наработка: 15 000 часов.

Низкое переходное сопротивление контактов и высокое сопротивление изоляции обеспечивают стабильность передачи сигнала и снижение потерь даже при работе с импульсными и переменными токами частотой до 3 мегагерц. Запас по токовой нагрузке на одиночный контакт позволяет использовать соединитель в цепях питания и сигнальных линиях одновременно.

Применение

ОНЦ-БМ-2-76/22-В1-3-В применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Соединитель рассчитан на работу с постоянным, переменным и импульсным токами, при этом переменная составляющая может достигать частоты 3 мегагерца. Такие параметры делают изделие пригодным для монтажа внутри корпусов приборов, где важны малые габариты и большое количество коммутируемых цепей.

В составе разъёмного соединения используются герметичная приборная вилка и негерметичная кабельная розетка. Вилка монтируется непосредственно в аппаратуре, а ответная розетка устанавливается на кабеле. Байонетный механизм обеспечивает удобство эксплуатации при ограниченном пространстве для подключения.

Всеклиматическое исполнение допускает применение соединителя в аппаратуре, работающей в различных климатических зонах. Способ объёмного монтажа пайкой позволяет использовать изделие при плотном размещении элементов на платах и в жгутах. Минимальная наработка 15 000 часов свидетельствует о ресурсе, достаточном для длительной эксплуатации в составе ответственного оборудования.
