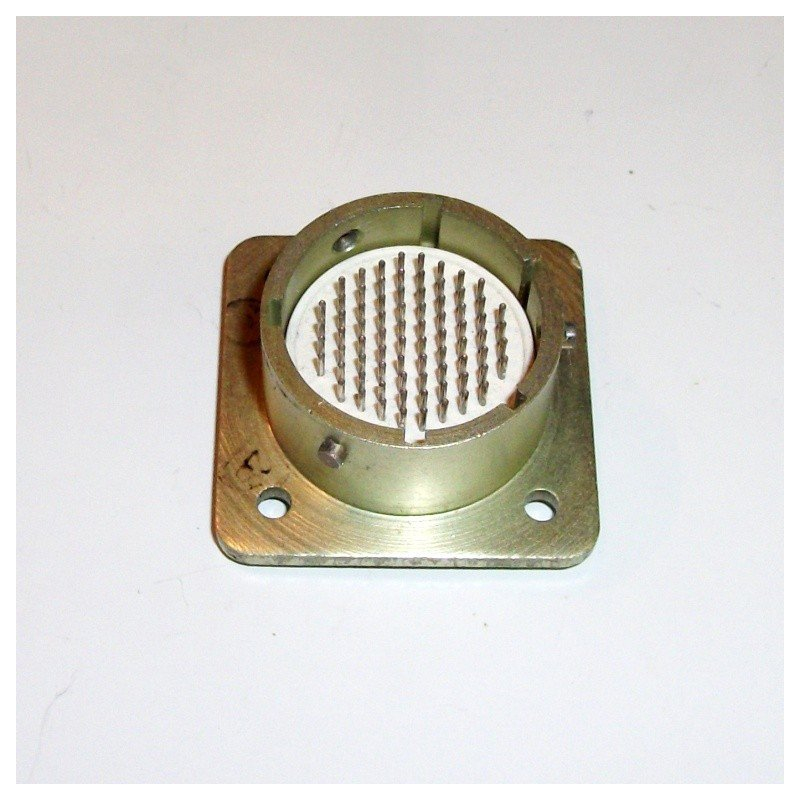

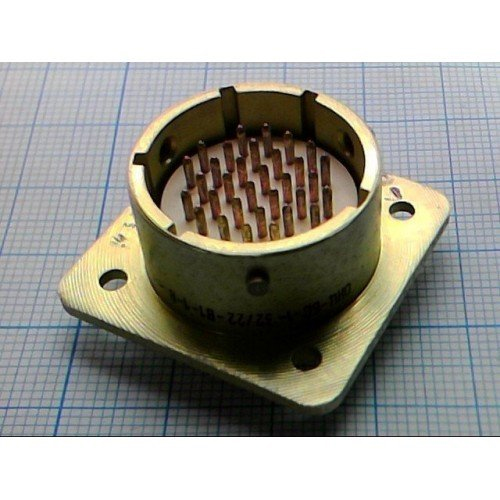

ОНЦ-БМ-2-76/22-В1-2-В
Технические характеристики
ОНЦ-БМ-2-76/22-В1-2-В
Основные характеристики
Структура соединителя:- Состав: состоит из герметичной приборной вилки и негерметичной кабельной розетки.
- Покрытие контактов: может быть выполнено из серебра или золота.
- Количество контактов: 76.
- Условный диаметр корпуса: 22 мм.
- Максимальная токовая нагрузка на одиночный контакт: до 3 А.
- Суммарная максимальная токовая нагрузка на соединитель: от 18 А до 71 А.
- Максимальное рабочее напряжение: 150 В.
- Сопротивление изоляции: не менее 1000 МОм в нормальных климатических условиях.
- Рабочая температура окружающей среды: от -60 до +85 °C.
- Минимальная наработка: 15,000 часов в различных режимах эксплуатации .
- Способ монтажа: объемный, с пайкой.
- Поляризация корпуса: многошпоночная, что предотвращает несанкционированное соединение.
- Количество сочленений-расчленений: до 250 .
Применение
Соединители ОНЦ-БМ-2-76/22-В1-2-В находят применение в различных областях, включая:- Радиоэлектронную аппаратуру.
- Военные и специальные системы.
Описание
Назначение соединителя ОНЦ-БМ-2-76/22-В1-2-В
ОНЦ-БМ-2-76/22-В1-2-В — микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа в электрических цепях. Изделие применяется для коммутации цепей постоянного и переменного тока с частотой до 3 МГц, а также импульсных токов.
Соединитель востребован в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Байонетный механизм фиксации обеспечивает быстрое сочленение и надёжное удержание ответных частей в условиях вибрации и механических нагрузок.
Конструкция и состав
Изделие состоит из герметичной приборной вилки и негерметичной кабельной розетки. Такое сочетание позволяет монтировать вилку непосредственно в корпус прибора, а розетку — на кабель, сохраняя герметичность приборной части.
Контакты соединителя могут иметь серебряное или золотое покрытие. Поляризация корпуса выполнена многошпоночной, что исключает несанкционированное или ошибочное соединение частей.
