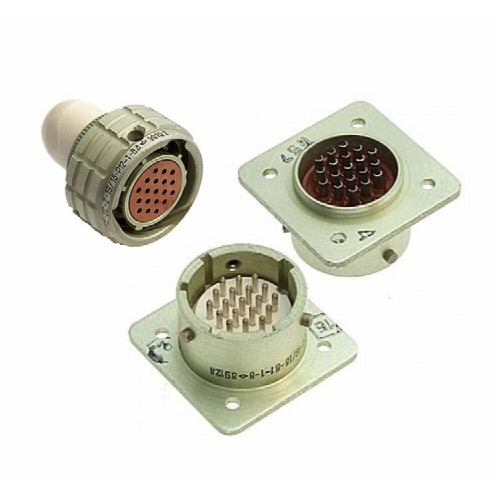

Назначение разъёма ОНЦ-БМ-2-76/22-Р12-1-В

ОНЦ-БМ-2-76/22-Р12-1-В — низкочастотный цилиндрический разъём серии ОНЦ-БМ, предназначенный для многоконтактных электрических соединений в аппаратуре связи, измерительной технике и другой радиоэлектронике. Изделие применяется для коммутации цепей постоянного и переменного тока в низкочастотном диапазоне и рассчитано на работу в составе ответственных устройств, где требуется надёжное и быстроразъёмное соединение большого числа проводников.

Расшифровка маркировки

Обозначение ОНЦ-БМ-2-76/22-Р12-1-В содержит полную информацию о конструктивных и эксплуатационных особенностях изделия:

• ОНЦ-БМ — серия низкочастотных цилиндрических соединителей с байонетным сочленением и многошпоночной поляризацией.
• 2 — исполнение с золотым покрытием контактов, в отличие от исполнения 1 с посеребрёнными контактами.
• 76 — число контактов в разъёме, 76 штук.
• 22 — условный диаметр корпуса, 22 мм.
• Р — часть соединителя: розетка кабельная.
• 12 — конструктивное исполнение: кабельная розетка с прямым кожухом.
• 1 — вариант многопозиционной поляризации с ключами и шпонками, исключающими неправильное сочленение.
• В — всеклиматическое исполнение разъёма.

Технические особенности

Разъём относится к низкочастотным цилиндрическим соединителям с байонетным типом сочленения, которое обеспечивает быстрое соединение и расчленение с фиксацией поворотом. Такая конструкция исключает самопроизвольное расстыковывание при вибрации и ускоряет подключение.

Контакты выполнены с золотым покрытием, что обеспечивает повышенную коррозионную стойкость и стабильно низкое переходное контактное сопротивление по сравнению с серебряным покрытием. Диаметр контакта составляет около 0,6 мм.

Для разъёмов серии ОНЦ-БМ с 76 контактами типичны следующие параметры: рабочее напряжение до 150–250 В амплитудного значения в зависимости от конкретного исполнения, максимальный ток на один контакт порядка 3 А, суммарный ток на разъём — десятки ампер. Сопротивление контактов не превышает 5 мОм, сопротивление изоляции составляет не менее 1000–5000 МОм в нормальных условиях. Рабочий диапазон температур — примерно от минус 60 °C до плюс 85…105 °C. Минимальная наработка — около 15000 часов, количество циклов сочленения — порядка 250.

Конструкция и применение

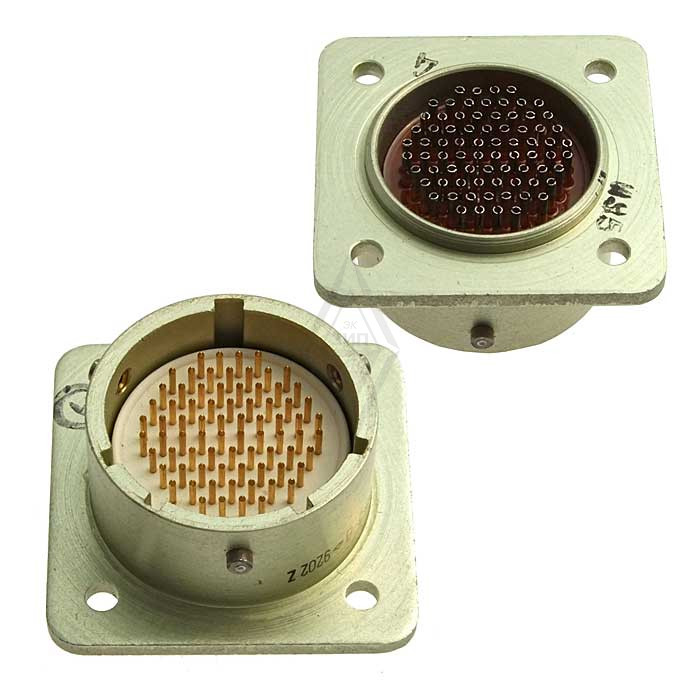

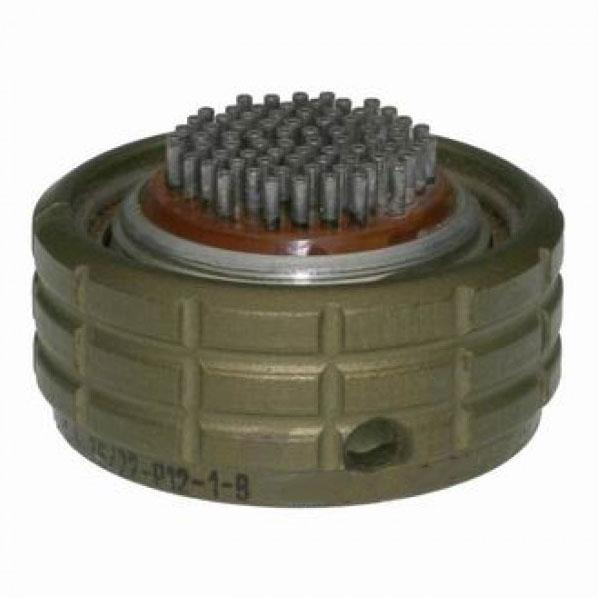

Конструктивно серия предусматривает герметичную приборную вилку и негерметичную кабельную розетку. В данном исполнении поставляется именно кабельная розетка типа Р12 с прямым кожухом. Многошпоночная поляризация и возможность многопозиционной установки изоляторов позволяют задать нужную позицию соединения и предотвратить ошибочное сочленение.

Байонетное сочленение работает следующим образом: разъём вставляется, затем поворачивается до фиксации, что обеспечивает надёжный электрический контакт и механическую стойкость соединения.

Области применения разъёма включают электронную, радио- и контрольно-измерительную аппаратуру, в том числе устройства, эксплуатируемые в тяжёлых условиях: при вибрации, ударах, широком температурном диапазоне и повышенной влажности. Всеклиматическое исполнение В подтверждает пригодность изделия для работы в разнообразных климатических зонах.

Отличие исполнения 2 от исполнения 1

Ключевое различие между исполнениями серии ОНЦ-БМ заключается в покрытии контактов: у исполнения 1 контакты посеребрённые, у исполнения 2 — золотые. Золотое покрытие повышает коррозионную стойкость и стабильность контактного сопротивления, что особенно важно для слаботочных цепей и условий с повышенной влажностью.

Комплектация и характеристики

Изделие поставляется под артикулом 7107 в категории ОНЦ. Производитель в предоставленных данных не указан. Заполненные характеристики в карточке товара отсутствуют, поэтому приведённые сведения основаны на маркировке и типовых параметрах серии.
