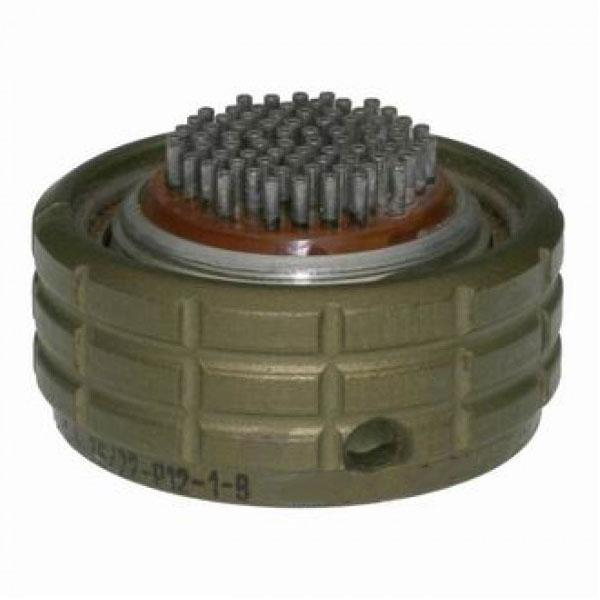

ОНЦ-БМ-2-76/22-Р12-1-В

Цена: ПОД ЗАКАЗ

Технические характеристики

ОНЦ-БМ-2-76/22-Р12-1-В

ОНЦ-БМ-2-76/22-Р12-1-В — это низкочастотный цилиндрический многоконтактный соединитель семейства ОНЦ‑БМ, рассчитанный на 76 контактов и всеклиматическое исполнение для работы в тяжелых условиях эксплуатации.

Назначение и область применения

Соединитель используется для коммутации цепей постоянного и переменного тока малой и средней мощности в электро-, радио- и контрольно‑измерительной аппаратуре. Он рассчитан на работу в условиях вибраций, ударных нагрузок, пониженного давления и повышенной влажности, поэтому подходит для аппаратуры общего и специального назначения. +4

Расшифровка обозначения

ОНЦ‑БМ — тип низкочастотного цилиндрического байонетного соединителя.
«2» — вариант покрытия контактов: золото (в отличие от серии «1» с серебром).
«76» — количество контактов в разъеме.
«22» — условный диаметр корпуса 22 мм.
«Р» — часть соединителя, розетка (кабельная).
«12» — конструктивное исполнение: кабельная розетка с прямым прямым кожухом.
«1» — многопозиционная поляризация, защита от ошибочного сочленения.
«В» — всеклиматическое исполнение, рассчитанное на широкий диапазон температур и условий.

Краткая табличка по обозначению

Фрагмент	Значение
ОНЦ‑БМ	Низкочастотный цилиндрический разъем
2	Золотое покрытие контактов
76	76 контактов
22	Диаметр корпуса 22 мм
Р	Розетка
12	Кабельная, с прямым кожухом
1	Многопозиционная поляризация
В	Всеклиматическое исполнение

Конструктивные особенности

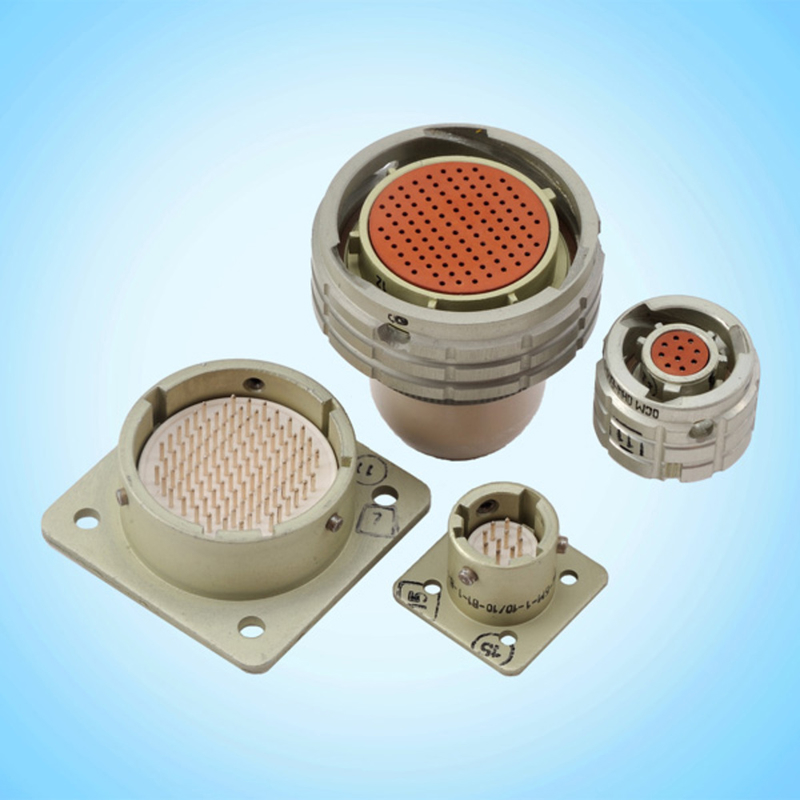

Соединители ОНЦ‑БМ состоят из герметичной приборной вилки и негерметичной кабельной розетки, имеют многошпоночную поляризацию и многопозиционную установку изоляторов, что исключает неправильное соединение. Сочленение — байонетное, обеспечивающее быстрое и надежное фиксированное соединение с устойчивостью к вибрациям.

Контакты в исполнении «2» имеют золотое покрытие, что обеспечивает повышенную коррозионную стойкость и стабильный переходный контакт при малых токах. Диаметр контактов порядка 0,6 мм, что характерно для 76‑контактных исполнений данного типоразмера. +3

Электрические и климатические параметры (по серии ОНЦ‑БМ-1/2)

Для близкого варианта ОНЦ‑БМ‑1‑76/22‑Р12‑1‑В указываются следующие типовые параметры, которые применимы и к серии «2» как к разновидности с другим покрытием контактов: +3

Максимальное рабочее напряжение: до 150–250 В (амплитудное значение, в зависимости от исполнения). +3
Токовая нагрузка: до 3 А на одиночный контакт, суммарно десятки ампер на соединитель.
Сопротивление контакта: не более 5 мОм.
Сопротивление изоляции: не менее 1000–5000 МОм в нормальных условиях.
Диапазон температур окружающей среды: примерно от −60 °C до +85…+105 °C.
Повышенная влажность: до 98% при +35 °C.

По механике: выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением до 200 м/с² и одиночные удары до 10000 м/с². Наработка не менее 15000 часов и до 250 циклов сочленения‑расчленения, срок сохраняемости порядка 15 лет при соблюдении условий хранения.

Описание

Общее описание

ОНЦ-БМ-2-76/22-Р12-1-В — низкочастотный цилиндрический многоконтактный соединитель семейства ОНЦ-БМ, рассчитанный на 76 контактов и всеклиматическое исполнение. Изделие предназначено для работы в тяжёлых условиях эксплуатации и применяется для коммутации электрических цепей в электро-, радио- и контрольно-измерительной аппаратуре.

Соединитель относится к категории ОНЦ и выпускается под артикулом 7106. Сведения о производителе в карточке товара не указаны.

Назначение и область применения

Соединитель используется для коммутации цепей постоянного и переменного тока малой и средней мощности. Он рассчитан на эксплуатацию в условиях вибраций, ударных нагрузок, пониженного давления и повышенной влажности, поэтому подходит для аппаратуры общего и специального назначения.

Благодаря всеклиматическому исполнению и байонетному сочленению изделие востребовано в составе бортовой, наземной и измерительной техники, где требуется быстрое и надёжное соединение с устойчивостью к механическим воздействиям.

Расшифровка обозначения

ОНЦ-БМ — тип низкочастотного цилиндрического байонетного соединителя.
2 — вариант покрытия контактов: золото (в отличие от серии «1» с серебряным покрытием).
76 — количество контактов в разъёме.
22 — условный диаметр корпуса 22 мм.
Р — часть соединителя: розетка (кабельная).
12 — конструктивное исполнение: кабельная розетка с прямым кожухом.
1 — многопозиционная поляризация, защита от ошибочного сочленения.
В — всеклиматическое исполнение, рассчитанное на широкий диапазон температур и условий.

Конструктивные особенности

Соединители ОНЦ-БМ состоят из герметичной приборной вилки и негерметичной кабельной розетки. Конструкция имеет многошпоночную поляризацию и многопозиционную установку изоляторов, что исключает неправильное соединение.

Сочленение — байонетное, обеспечивающее быстрое и надёжное фиксированное соединение с устойчивостью к вибрациям. Контакты в исполнении «2» имеют золотое покрытие, что обеспечивает повышенную коррозионную стойкость и стабильный переходный контакт при малых токах. Диаметр контактов порядка 0,6 мм, что характерно для 76-контактных исполнений данного типоразмера.

Электрические и климатические параметры

Для близкого варианта ОНЦ-БМ-1-76/22-Р12-1-В указываются типовые параметры, которые применимы и к серии «2» как к разновидности с другим покрытием контактов:

Максимальное рабочее напряжение: до 150–250 В (амплитудное значение, в зависимости от исполнения).
Токовая нагрузка: до 3 А на одиночный контакт, суммарно десятки ампер на соединитель.
Сопротивление контакта: не более 5 мОм.
Сопротивление изоляции: не менее 1000–5000 МОм в нормальных условиях.

Применение

Соединитель ОНЦ-БМ-2-76/22-Р12-1-В применяется для монтажа кабельных линий в составе электро-, радио- и контрольно-измерительной аппаратуры, работающей в условиях вибраций, ударных нагрузок, пониженного давления и повышенной влажности. Изделие обеспечивает коммутацию цепей постоянного и переменного тока малой и средней мощности.

Благодаря многопозиционной поляризации и байонетному сочленению соединитель удобен для оперативного подключения и отключения при сборке, настройке и обслуживании аппаратуры общего и специального назначения.
