Назначение соединителя ОНЦ-БМ-1-76/22-Р12-2-В

ОНЦ-БМ-1-76/22-Р12-2-В представляет собой микроминиатюрный цилиндрический низкочастотный байонетный разъем, предназначенный для внутреннего монтажа в электрических цепях. Соединитель применяется как в цепях постоянного и переменного тока с частотой до 3 МГц, так и в импульсных цепях. Благодаря своим характеристикам он широко используется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, обеспечивая надежное электрическое соединение.

Конструкция и состав изделия

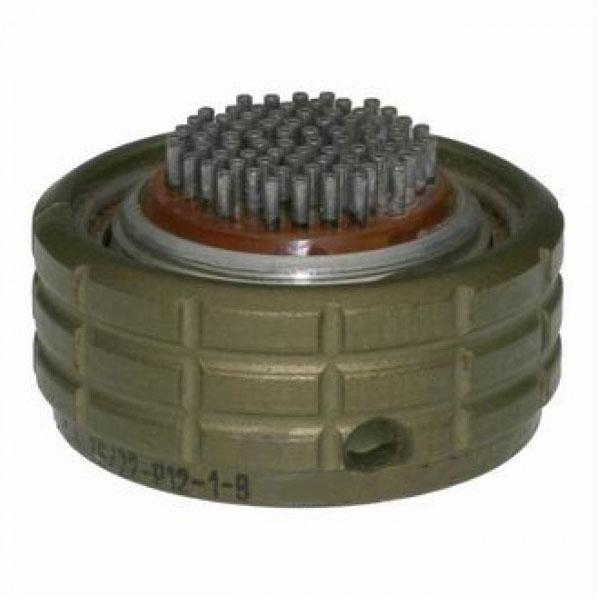

Разъем состоит из двух основных частей, которые поставляются в комплекте:

• Приборная вилка — герметичное исполнение, предназначена для установки на корпус прибора.
• Кабельная розетка — негерметичное исполнение с прямым пластмассовым кожухом, предназначена для оконцевания кабеля.

Корпус соединителя имеет условный диаметр 22 мм. Поляризация корпуса выполнена многошпоночной, что предотвращает несанкционированное соединение частей разъема. Монтаж объемный, соединение контактов выполняется пайкой.

Основные технические характеристики

• Тип соединителя: цилиндрический, низкочастотный, быстроразъемный (байонетный).
• Климатическое исполнение: всеклиматическое.
• Количество контактов: 76.
• Условный диаметр корпуса: 22 мм.
• Максимальная токовая нагрузка: от 18 А до 71 А в зависимости от конфигурации.
• Максимальное рабочее напряжение: 150 В (амплитудное значение) или 250 В в зависимости от исполнения.
• Диапазон рабочих частот: до 3 МГц.

Применение

Соединитель ОНЦ-БМ-1-76/22-Р12-2-В применяется в электрических цепях постоянного, переменного и импульсного тока. Его используют в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, а также в системах связи и управления. Благодаря всеклиматическому исполнению разъем сохраняет работоспособность при воздействии различных климатических факторов, что делает его пригодным для эксплуатации в разнообразных условиях.

Надежность и срок службы

Гарантийный срок хранения соединителей составляет 15 лет с момента изготовления. Минимальная наработка в различных режимах эксплуатации достигает 15 000 часов. Такие показатели обеспечивают надежное и длительное использование изделия в составе ответственной аппаратуры. Соединитель является важным компонентом, от которого зависит стабильность электрических соединений в системах связи и управления.

Особенности монтажа и эксплуатации

Для монтажа соединителя используется объемный способ с пайкой контактов, что обеспечивает надежный электрический контакт. Байонетный механизм позволяет быстро выполнять сочленение и расчленение частей разъема. Многошпоночная поляризация корпуса исключает возможность неправильного соединения, что особенно важно при эксплуатации многоконтактных разъемов. Все перечисленные свойства делают ОНЦ-БМ-1-76/22-Р12-2-В универсальным решением для внутреннего монтажа в радиоэлектронной аппаратуре.
