Назначение соединителя ОНЦ-БМ-2-76-22-В1-3-ВМ

ОНЦ-БМ-2-76-22-В1-3-ВМ (артикул 7093) — это микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа в электрических цепях. Изделие относится к категории ОНЦ и применяется для коммутации цепей постоянного и переменного тока с частотой до 3 МГц, а также импульсных токов.

Соединитель используется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Благодаря быстроразъёмному байонетному механизму он обеспечивает надёжное и оперативное соединение, что делает его востребованным в составе сменных и обслуживаемых модулей.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели. Значения указаны без изменений и дополнений.

• Тип соединителя: цилиндрический, низкочастотный, быстроразъёмный.
• Климатическое исполнение: всеклиматическое.
• Количество контактов: 76.
• Условный диаметр корпуса: 22 миллиметра.
• Максимальная токовая нагрузка на одиночный контакт: 3 ампера.
• Максимальная токовая нагрузка на соединитель: 61 ампер.
• Максимальное рабочее напряжение: 150 вольт.
• Сопротивление контактов: не более 10 миллиом.
• Сопротивление изоляции: не менее 5000 мегаом.
• Рабочий диапазон частот: до 3 мегагерц.

Конструктивные особенности

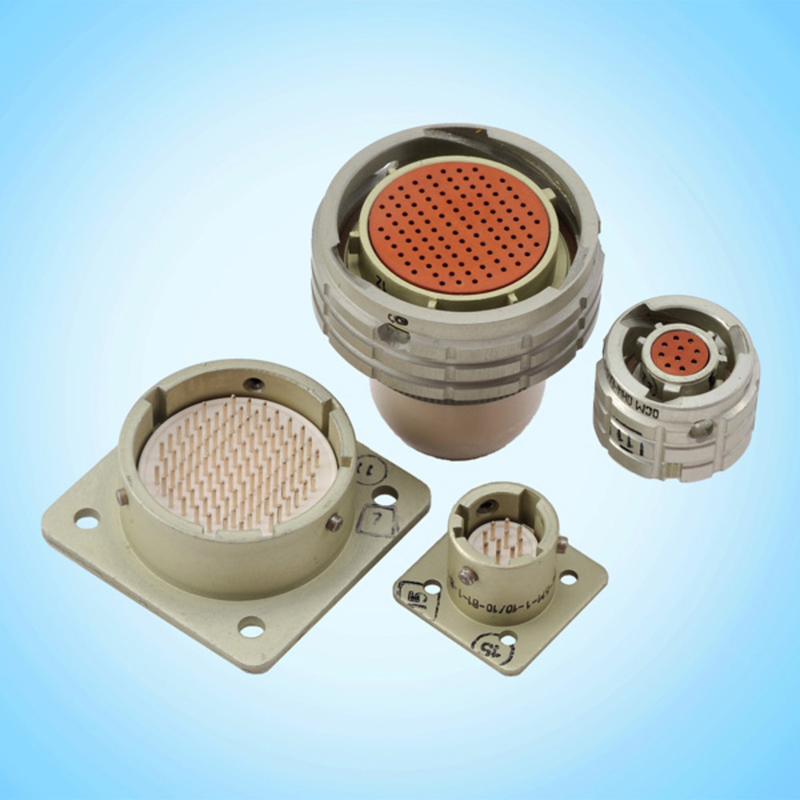

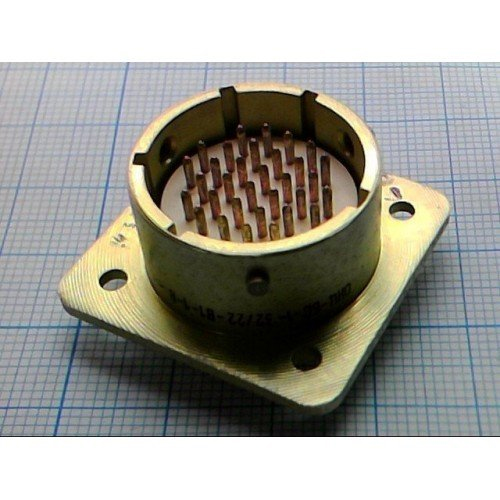

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Приборные вилки изготавливаются в соответствующем исполнении, а кабельные розетки имеют прямой пластиковый кожух. Соединение частей осуществляется посредством байонетного механизма.

Конструкция предусматривает многопозиционную поляризацию корпуса и многопозиционную установку изоляторов. Это защищает от несанкционированного соединения и исключает ошибочную стыковку разъёмов. Способ монтажа включает объёмный монтаж и пайку.

Применение и условия эксплуатации

Соединитель ОНЦ-БМ-2-76-22-В1-3-ВМ применяется в электрических цепях радиоэлектронной аппаратуры, где требуется компактное исполнение при большом числе контактов. Всеклиматическое исполнение позволяет использовать изделие в различных климатических зонах.

Гарантийная наработка составляет 15 000 часов во всех режимах эксплуатации и до 130 000 часов в облегчённом режиме. Срок хранения соединителей достигает 15 лет с момента изготовления.

Таким образом, изделие подходит для ответственных узлов и блоков, где важны стабильность контактного сопротивления, высокое сопротивление изоляции и устойчивость к климатическим воздействиям.

Ключевые преимущества для монтажа

1. Байонетный механизм обеспечивает быстрое и надёжное соединение.
2. Многопозиционная поляризация предотвращает неверную стыковку.
3. Возможность объёмного монтажа и пайки упрощает встраивание в аппаратуру.
4. Высокое сопротивление изоляции и низкое сопротивление контактов поддерживают качество сигнала.
5. Всеклиматическое исполнение расширяет область применения.
