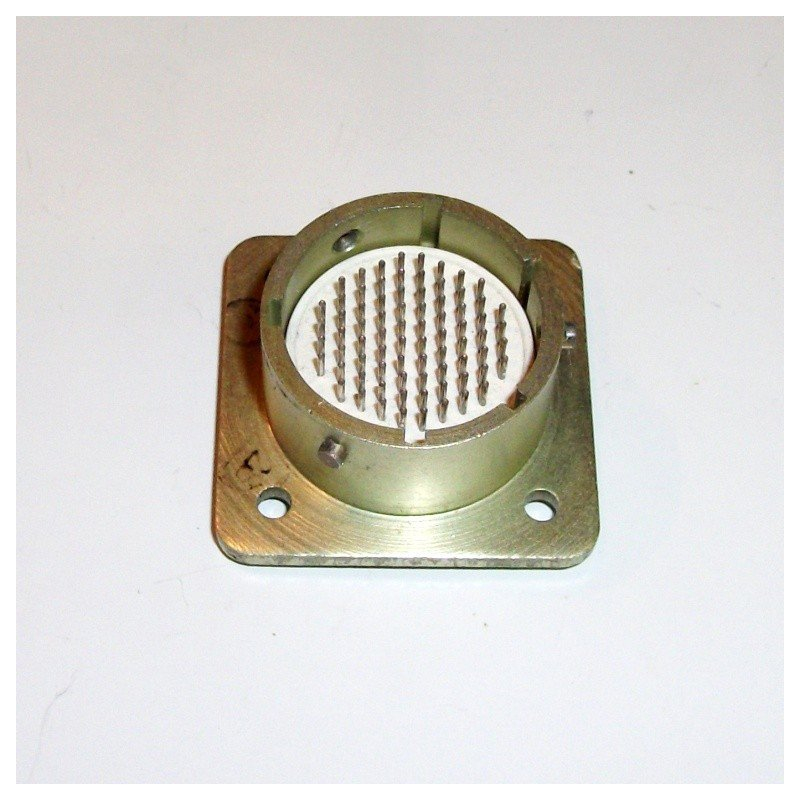

Назначение соединителя ОНЦ-БМ-1-76-22-В1-3-В

Соединитель ОНЦ-БМ-1-76-22-В1-3-В представляет собой микроминиатюрный цилиндрический низкочастотный байонетный разъем, предназначенный для внутреннего монтажа. Данный соединитель применяется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Изделие относится к категории ОНЦ и выпускается под артикулом 7027.

Конструкция соединителя ориентирована на использование внутри приборов и блоков, где требуется компактное и надежное электрическое соединение при ограниченном монтажном пространстве. Байонетный тип сочленения обеспечивает быстрое и надежное соединение, устойчивое к вибрационным и механическим воздействиям.

Технические характеристики и подтвержденные особенности

Соединитель ОНЦ-БМ-1-76-22-В1-3-В обладает следующими подтвержденными особенностями, определяемыми его маркировкой и конструктивным исполнением:

• Тип соединителя: микроминиатюрный цилиндрический низкочастотный байонетный.
• Количество контактов: 76.
• Условный диаметр корпуса: 22.
• Часть соединителя: В — вилка приборная.
• Конструктивное исполнение: 1 — приборная вилка.
• Поляризация: многопозиционная поляризация, обозначенная индексом 3.
• Климатическое исполнение: всеклиматическое, обозначенное индексом В.

Сопротивление контактов соединителя не превышает 10 мОм, что обеспечивает стабильность электрического соединения и минимизацию потерь. Максимальная токовая нагрузка на одиночный контакт составляет до 3 А. Соединитель способен выдерживать общую нагрузку до нескольких десятков ампер в зависимости от модели и условий эксплуатации.

Контакты соединителя покрыты серебром. Серебряное покрытие улучшает проводимость и обеспечивает защиту контактов от коррозии, что особенно важно при эксплуатации в условиях повышенной влажности и перепадов температур.

Применение и условия эксплуатации

Соединитель ОНЦ-БМ-1-76-22-В1-3-В применяется для работы с электрическими цепями постоянного тока, переменного тока с частотой до 3 МГц, а также импульсного тока. Благодаря байонетному типу сочленения обеспечивается надежное соединение и возможность быстрой стыковки и расстыковки в условиях ограниченного доступа.

Микроминиатюрное исполнение и условный диаметр корпуса 22 позволяют использовать соединитель в компактных узлах и блоках радиоэлектронной аппаратуры, где предъявляются повышенные требования к плотности монтажа. Всеклиматическое исполнение В подтверждает возможность эксплуатации изделия в различных климатических зонах без дополнительной защиты.

Приборная вилка конструктивного исполнения 1 предназначена для установки на корпусе прибора или блока. Многопозиционная поляризация исключает неправильное сочленение и обеспечивает правильную ориентацию ответной части при подключении.

Ключевые преимущества конструкции

Соединитель сочетает в себе микроминиатюрные габариты и высокую плотность контактов — 76 контактов при условном диаметре корпуса 22. Это делает его востребованным в аппаратуре, где необходимо передавать большое количество сигналов через одно компактное соединение.

Байонетный механизм фиксации обеспечивает устойчивость к вибрациям и механическим нагрузкам, что подтверждает пригодность соединителя для ответственных применений. Серебряное покрытие контактов и низкое переходное сопротивление до 10 мОм гарантируют стабильность электрических параметров на протяжении срока службы изделия.

Всеклиматическое исполнение и способность работать с цепями переменного тока частотой до 3 МГц расширяют область применения соединителя как в специальной, так и в аппаратуре общего назначения.
