ОНЦ-БМ-1-76-22-В1-1-В — микроминиатюрный цилиндрический низкочастотный разъём с 76 контактами, предназначенный для надёжного межблочного соединения радиоэлектронной и промышленной аппаратуры. Конструкция с байонетным соединением, герметичной приборной вилкой и всеклиматическим исполнением делает его востребованным в оборудовании, работающем при вибрации, влажности и перепадах температуры.

ОНЦ-БМ-1-76-22-В1-1-В: назначение и особенности

Разъём ОНЦ-БМ-1-76-22-В1-1-В относится к серии отечественных цилиндрических соединителей ОНЦ-БМ. Это быстросочленяемая приборная вилка для панельного монтажа, рассчитанная на передачу сигналов и питания в цепях постоянного, переменного и импульсного тока.

Модель используется в составе блоков управления, измерительных систем, аппаратуры связи, автоматизации, контрольно-испытательных комплексов и другой радиоэлектронной техники. Байонетная фиксация обеспечивает быстрое соединение ответных частей и устойчивость к случайному расцеплению при механических воздействиях.

Расшифровка обозначения

Маркировка ОНЦ-БМ-1-76-22-В1-1-В отражает ключевые конструктивные признаки изделия:

Контакты разъёма выполнены в виде штырей диаметром 0,6 мм. Серебряное покрытие снижает переходное сопротивление и способствует стабильности электрического контакта при многократной эксплуатации.

Технические характеристики

Для исполнения ОНЦ-БМ-1-76-22-В1-1-В указываются следующие основные параметры:

• 76 контактов в корпусе условного размера 22.

• Тип контактов — штыревые, круглые, неизвлекаемые.

• Диаметр контакта — 0,6 мм.

• Способ сочленения — байонетный.

• Поляризация — многошпоночная, многопозиционная.

• Монтаж на панель; электрическое присоединение проводников — пайкой.

• Максимальное рабочее напряжение — до 150 В для данного исполнения.

• Допустимый ток на контакт — до 0,8 А для контактов диаметром 0,6 мм.

• Суммарный ток через соединитель — до 61 А при соблюдении условий распределения нагрузки.

• Переходное сопротивление контакта — не более 10 мОм.

• Сопротивление изоляции — до 5000 МОм в нормальных климатических условиях.

• Рабочая температура — от −60 до +85 °C.

• Относительная влажность — до 98% при +35 °C.

• Ресурс — до 250 циклов сочленения и расчленения.

• Минимальная наработка — 15 000 часов.

• Срок сохраняемости — до 15 лет.

Конструкция и эксплуатационные преимущества

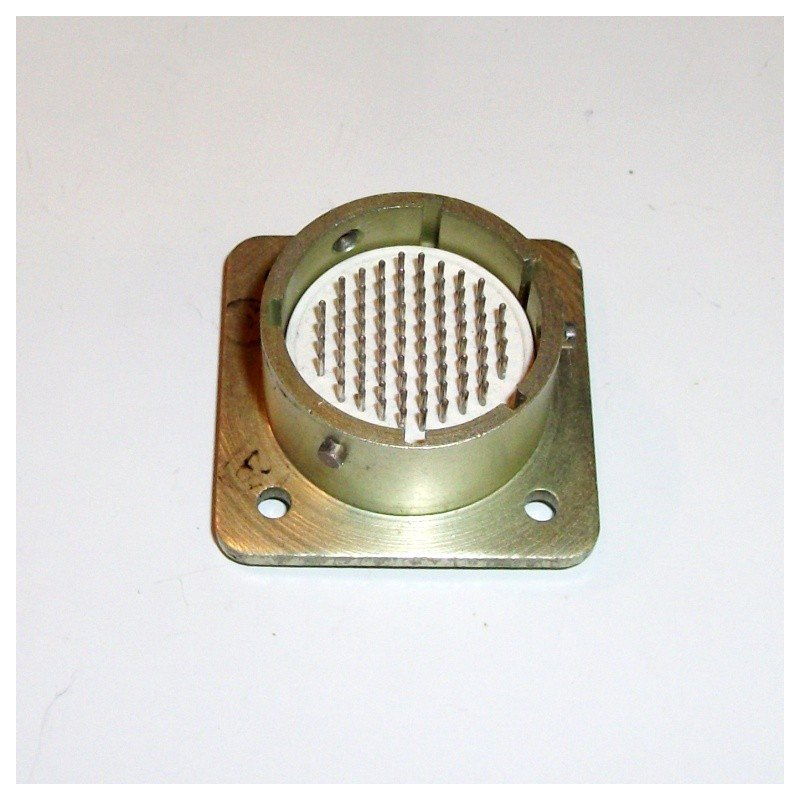

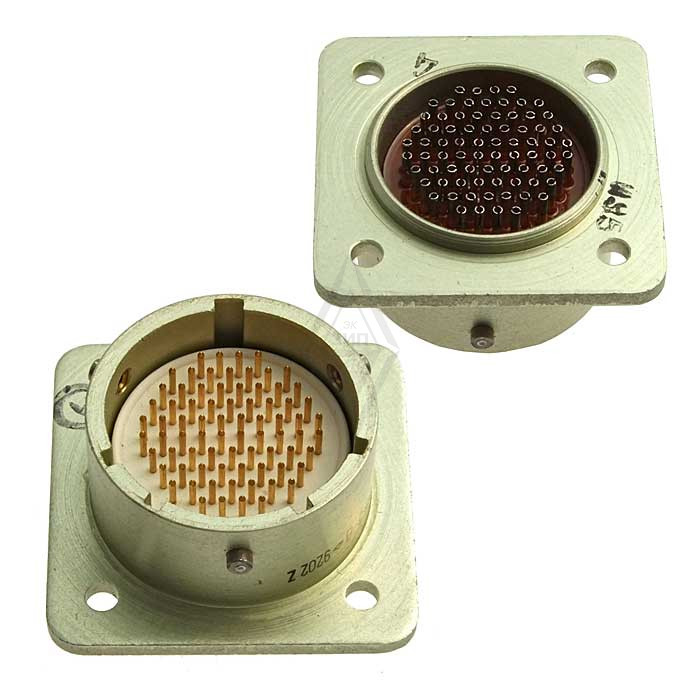

Приборная вилка ОНЦ-БМ-1-76-22-В1-1-В имеет герметичную конструкцию и предназначена для установки на корпус, панель или стенку аппаратуры. В паре с ней применяется негерметичная кабельная розетка соответствующего типоразмера. Такое сочетание позволяет вывести многоконтактное подключение наружу, сохранив герметичность приборного блока.

Многошпоночная поляризация исключает неправильную ориентацию при подключении. Это особенно важно для разъёма на 76 контактов, где ошибка коммутации может привести к повреждению цепей питания, сигнальных линий или измерительных каналов. Байонетный механизм, в свою очередь, сокращает время обслуживания и обеспечивает воспроизводимую фиксацию соединения.

Корпус изготовлен из алюминиевого сплава с анодированным покрытием, изолятор — из карболита. Для крепления на панели предусмотрены монтажные отверстия; расстояние между ними составляет 21,5 мм, диаметр установочного отверстия — 2,7 мм. Габаритные размеры приборной вилки составляют приблизительно 31 × 31 × 15 мм.

Применение в аппаратуре

ОНЦ-БМ-1-76-22-В1-1-В подходит для проектов, где требуется разместить большое число низкочастотных сигнальных и управляющих цепей в компактном приборном разъёме. Типичные области применения включают:

• Блоки управления и автоматики.

• Измерительные и телеметрические комплексы.

• Системы промышленного контроля.

• Аппаратуру связи и передачи данных низкой частоты.

• Испытательное и лабораторное оборудование.

• Радиоэлектронные устройства общего и специального назначения.

• Оборудование, эксплуатируемое при вибрации, ударах и высокой влажности.

При проектировании соединения следует учитывать распределение тока по контактам, сечение и способ разделки проводников, допустимую температуру в зоне монтажа, требования к герметичности ответной части и совместимость по поляризации. Для корректного сочленения необходимо использовать соответствующую кабельную розетку серии ОНЦ-БМ с аналогичными числом контактов, размером корпуса и позицией поляризации.
