Назначение соединителя ОНЦ-БМ-1-76-22-Р12-2-ВМ

ОНЦ-БМ-1-76-22-Р12-2-ВМ — микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа в узлах и блоках радиоэлектронной аппаратуры. Изделие применяется для коммутации электрических цепей постоянного тока, переменного тока частотой до 3 МГц и импульсного тока.

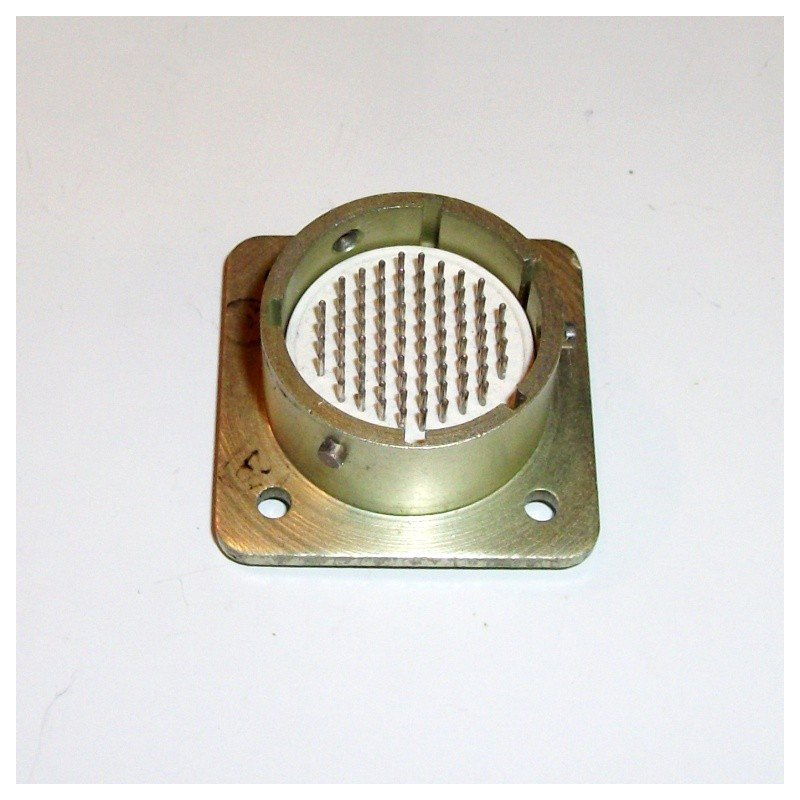

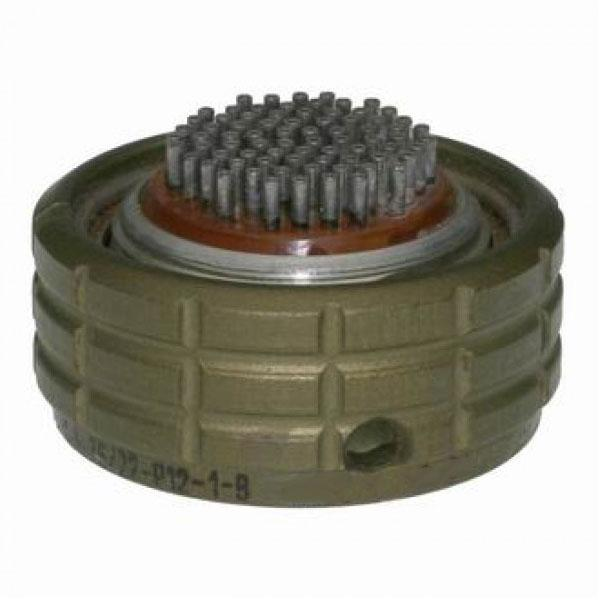

Соединитель относится к серии ОНЦ и представляет собой кабельную розетку с прямым кожухом. Конструкция байонетного типа обеспечивает быстрое сочленение и расчленение без применения специального инструмента, что важно при сборке и обслуживании компактных электронных модулей.

Подтверждённые особенности и технические характеристики

Обозначение ОНЦ-БМ-1-76-22-Р12-2-ВМ содержит полную информацию о ключевых параметрах изделия, что позволяет однозначно идентифицировать его в составе серии.

• Тип соединителя: ОНЦ-БМ-1.
• Количество контактов: 76.
• Условный диаметр корпуса: 22 мм.
• Часть соединителя: розетка кабельная с прямым кожухом (Р12).
• Многопозиционная поляризация: двухпозиционная.
• Покрытие контактов: золото.
• Климатическое исполнение: всеклиматическое (В).

Сопротивление контактов составляет не более 10 мОм, по отдельным источникам — до 5 мОм. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм. Максимальное рабочее напряжение достигает 250 В в зависимости от модели, максимальный ток на одиночный контакт — 3 А, максимальный ток на соединитель — до 71 А.

Ресурсные показатели: количество сочленений-расчленений — до 250 циклов, минимальная наработка — 15 000 часов. Изделие устойчиво к воздействию климатических факторов, что подтверждается всеклиматическим исполнением.

Применение и конструктивные особенности

Соединители ОНЦ-БМ-1-76-22-Р12-2-ВМ используются в радиоэлектронной аппаратуре специального и общего назначения. Типовой комплект включает герметичную приборную вилку и негерметичную кабельную розетку; в данном артикуле поставляется розетка кабельная с прямым кожухом.

Благодаря микроминиатюрным размерам и внутреннему монтажу соединитель подходит для установки в узлах и блоках, где требуется высокая плотность компоновки и надёжная многократная коммутация. Двухпозиционная поляризация исключает ошибочное сочленение и обеспечивает правильное взаимное положение ответных частей.

Золотое покрытие контактов снижает переходное сопротивление и повышает стабильность электрического соединения при длительной эксплуатации. Байонетный механизм фиксации гарантирует виброустойчивое соединение и удобство обслуживания.

Области использования

1. Внутренний монтаж блоков и узлов радиоэлектронной аппаратуры.
2. Коммутация цепей постоянного, переменного и импульсного тока.
3. Применение в аппаратуре специального назначения.
4. Применение в аппаратуре общего назначения.

Краткие итоги

ОНЦ-БМ-1-76-22-Р12-2-ВМ — это 76-контактная кабельная розетка с прямым кожухом, золотым покрытием контактов и всеклиматическим исполнением. Артикул 7031 относится к категории ОНЦ. Изделие рассчитано на рабочее напряжение до 250 В, ток до 3 А на контакт, ресурс до 250 сочленений и минимальную наработку 15 000 часов, что делает его пригодным для ответственных задач внутренней коммутации в радиоэлектронной аппаратуре.
