ОНЦ-БМ-1-76/22-Р12-3-В: многоконтактный цилиндрический соединитель для надежной коммутации

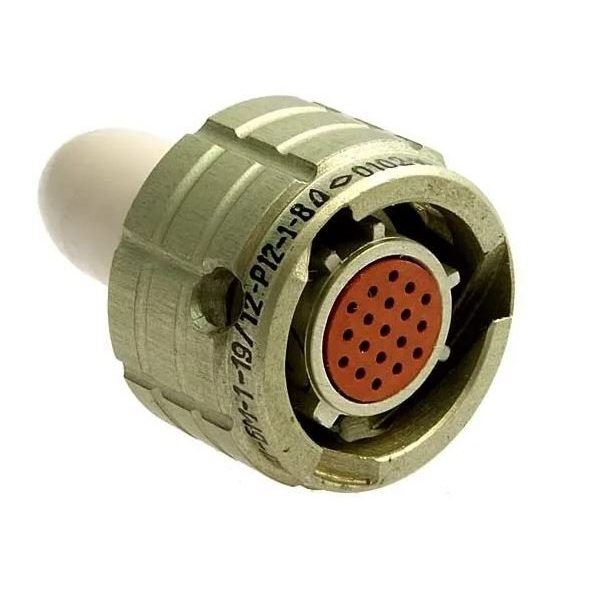

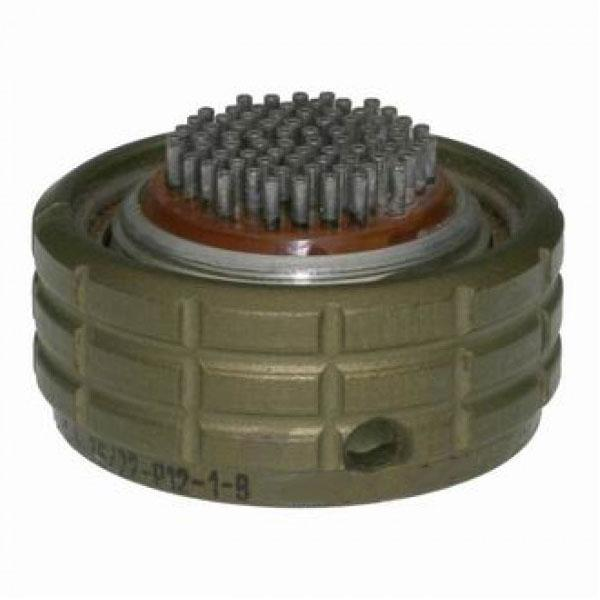

ОНЦ-БМ-1-76/22-Р12-3-В — низкочастотный цилиндрический электрический соединитель серии ОНЦ-БМ, рассчитанный на создание большого числа электрических соединений в компактном корпусе. Модель представляет собой кабельную розетку с прямым пластмассовым кожухом, 76 контактами и всеклиматическим исполнением. Такие соединители применяются в аппаратуре, где важны надежность контакта, механическая фиксация и защита от ошибочного сопряжения.

Расшифровка обозначения

Маркировка ОНЦ-БМ-1-76/22-Р12-3-В отражает основные конструктивные параметры изделия:

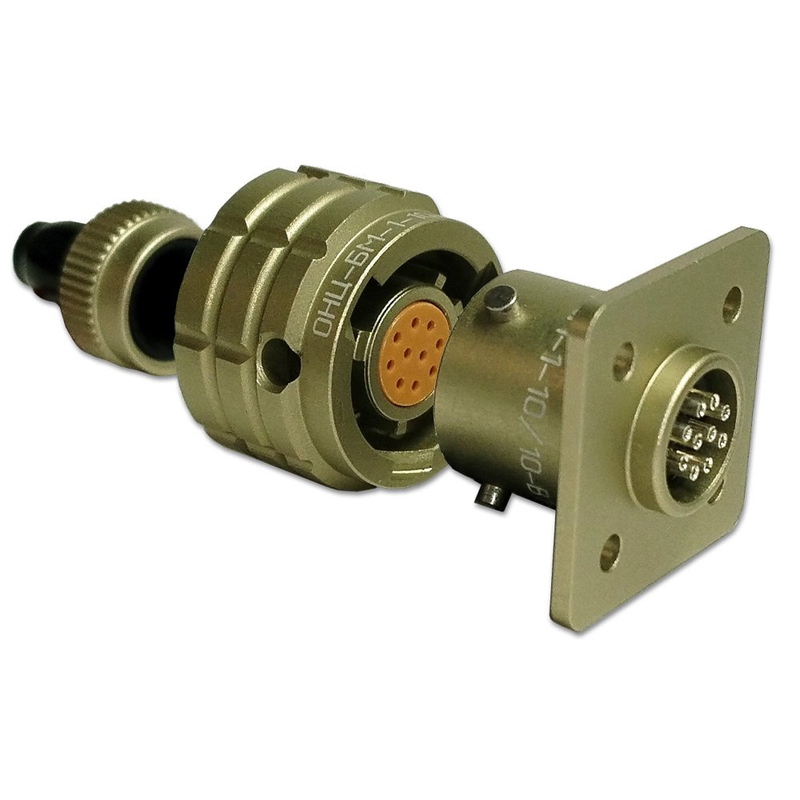

Серия ОНЦ-БМ включает герметичные приборные вилки и негерметичные кабельные розетки. Для исполнения Р12 характерен прямой защитный кожух, который обеспечивает удобство ввода кабеля и механическую защиту контактной части при эксплуатации.

Конструктивные особенности

Главное преимущество ОНЦ-БМ-1-76/22-Р12-3-В — высокая плотность коммутации: в корпусе условного диаметра 22 размещены 76 контактов. Это позволяет сократить число отдельных разъемов и кабельных линий при проектировании сложных систем управления, измерения, сигнализации и передачи низкочастотных сигналов.

Соединитель использует байонетное сочленение . Такой принцип фиксации обеспечивает быстрое соединение и разъединение частей разъема, устойчивость к вибрациям и защиту от самопроизвольного расстыковывания при правильном сопряжении.

Многошпоночная поляризация корпуса и позиционное исполнение изолятора служат для исключения неправильного соединения частей разъема. В системах, содержащих несколько одинаковых многоконтактных цепей, это особенно важно: конструктивное ключевание помогает предотвратить перекрестное подключение кабелей.

Электрические и эксплуатационные параметры

Для соединителей ОНЦ-БМ данного типоразмера указываются рабочие параметры, характерные для низкочастотной аппаратуры:

• Количество контактов: 76.

• Условный диаметр корпуса: 22.

• Рабочее напряжение: до 250 В для ряда исполнений серии.

• Максимальное рабочее напряжение, приводимое для исполнения ОНЦ-БМ-1-76/22-Р12-3-В: 150 В.

• Емкость между соседними контактами: не более 5 пФ.

• Допустимый диапазон синусоидальной вибрации: от 1 до 5000 Гц.

• Покрытие контактов: серебро.

• Исполнение: всеклиматическое.

Серебряное покрытие контактов способствует снижению переходного сопротивления и поддержанию устойчивой электрической связи. При выборе ответной части необходимо учитывать не только число контактов и размер корпуса, но и кодировку положения изолятора — для рассматриваемой модели это вариант «3».

Области применения

Разъем ОНЦ-БМ-1-76/22-Р12-3-В целесообразно использовать в оборудовании с большим количеством цепей, требующих организованного и обслуживаемого разъемного подключения. Типичные направления применения:

• системы автоматики, телемеханики и промышленного управления;

• измерительные комплексы и испытательное оборудование;

• стойки, шкафы и панели аппаратуры;

• многожильные кабельные сборки;

• приборные и бортовые электрические системы;

• оборудование, работающее при вибрационных воздействиях;

• специализированная электроника для эксплуатации в различных климатических условиях.

Например, один 76-контактный соединитель может объединить цепи питания, дискретные сигналы, линии управления и измерительные каналы в едином кабельном интерфейсе. Это упрощает монтаж, маркировку, диагностику и регламентное обслуживание оборудования.

Что учитывать при подборе

При проектировании соединения с ОНЦ-БМ-1-76/22-Р12-3-В важно проверить совместимость всех параметров ответной части:

• соответствие серии ОНЦ-БМ;

• наличие 76 контактов;

• соответствие корпуса размеру 22;

• тип сопрягаемой части — приборная вилка;

• совпадение кодировки положения изолятора «3»;

• требуемое исполнение по климатическим и механическим условиям;

• допустимые напряжение, ток, сечение провода и схема распайки контактов;

• требования технической документации на конкретную аппаратуру.

ОНЦ-БМ-1-76/22-Р12-3-В объединяет высокую контактную емкость, байонетную фиксацию и конструктивную защиту от ошибочного сопряжения. Благодаря этому разъем подходит для ответственных многоконтактных соединений, где необходимы компактность, повторяемость монтажа и надежная работа электрических цепей.
