ОНЦ-БМ-1-76-22-Р12-2-В

Цена:

1100 ₽

Технические характеристики

ОНЦ-БМ-1-76-22-Р12-2-В 5

ОНЦ-БМ-1-76-22-Р12-2-В 5 — это низкочастотный цилиндрический соединитель, который используется в различных электрических и электронных системах. Он обладает несколькими ключевыми характеристиками:

Основные характеристики

Тип соединителя : ОНЦ-БМ, что указывает на его конструкцию как низкочастотного цилиндрического соединителя.
Покрытие контактов : Серебро (обозначение "1" в маркировке) .
Количество контактов : 50, что позволяет подключать множество проводников одновременно .
Условный диаметр корпуса : 18 (обозначение "18") .
Тип розетки : Кабельная розетка с прямым кожухом (обозначение "12") .
Поляризация корпусов : 7-позиционная, что обеспечивает правильное соединение и предотвращает ошибочные подключения .
Климатическое исполнение : Всеклиматическое (обозначение "В") .

Электрические параметры

Максимальная токовая нагрузка :
- На одиночный контакт: до 3 А.
- Суммарная на соединитель: от 18 А до 71 А.
Максимальное рабочее напряжение : 250 В (амплитудное) .
Сопротивление контактов : не более 5 мОм, что обеспечивает надежную передачу сигнала .
Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях .

Механические и эксплуатационные характеристики

Количество сочленений/расчленений : до 250 раз, что указывает на долговечность и надежность соединителя .
Минимальная наработка соединителей : 15,000 часов, что говорит о высокой надежности в эксплуатации .
Срок сохраняемости : 15 лет, что делает его подходящим для долгосрочного использования .

Конструкция

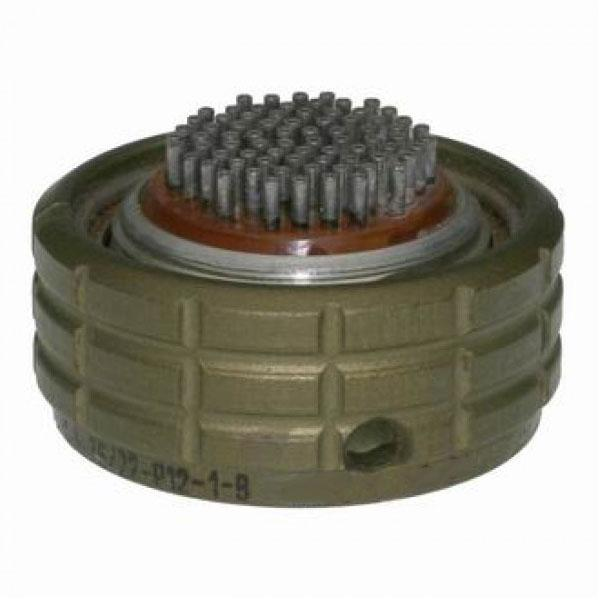

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Он имеет многошпоночную поляризацию корпусов и многопозиционную установку изоляторов, защищающую от несанкционированного сочленения. Способ монтажа — объемный с пайкой, что обеспечивает надежное соединение в различных условиях эксплуатации. Этот соединитель широко применяется в различных областях, включая военную технику и другие ответственные системы, требующие высокой надежности и устойчивости к внешним воздействиям.

Описание

Назначение соединителя ОНЦ-БМ-1-76-22-Р12-2-В

ОНЦ-БМ-1-76-22-Р12-2-В — низкочастотный цилиндрический соединитель, предназначенный для электрического соединения проводников в составе кабельных сборок и приборных цепей. Изделие применяется в различных электрических и электронных системах, где требуется надёжная коммутация множества сигнальных и силовых линий одновременно. Благодаря всеклиматическому исполнению и стойкости к внешним воздействиям соединитель востребован в военной технике и других ответственных системах, предъявляющих повышенные требования к надёжности.

Конструкция включает герметичную приборную вилку и негерметичную кабельную розетку. Такое сочетание позволяет монтировать вилку на корпусе прибора, обеспечивая защиту внутреннего объёма, а розетку — на кабеле, что удобно при построении разъёмных соединений блоков и жгутов.

Подтверждённые технические особенности

Маркировка изделия содержит кодированные обозначения, каждое из которых указывает на конкретную характеристику. Ниже перечислены подтверждённые параметры соединителя.

Тип соединителя: ОНЦ-БМ — низкочастотный цилиндрический соединитель.
Покрытие контактов: серебро.
Количество контактов: 50.
Условный диаметр корпуса: 18.
Тип розетки: кабельная розетка с прямым кожухом.
Поляризация корпусов: 7-позиционная, предотвращает ошибочное сочленение.
Климатическое исполнение: всеклиматическое.

Многошпоночная поляризация корпусов и многопозиционная установка изоляторов исключают несанкционированное сочленение и обеспечивают правильное взаимное ориентирование частей соединителя. Способ монтажа — объёмный с пайкой, что гарантирует надёжный электрический контакт в различных условиях эксплуатации.

Электрические параметры

Максимальная токовая нагрузка на одиночный контакт составляет до 3 А, суммарная нагрузка на соединитель — от 18 А до 71 А. Максимальное рабочее напряжение — 250 В (амплитудное значение). Сопротивление контактов не превышает 5 мОм, что обеспечивает стабильную передачу сигнала. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Механические и эксплуатационные характеристики

Ресурс соединителя по сочленениям и расчленениям достигает 250 циклов. Минимальная наработка составляет 15 000 часов, что свидетельствует о высокой долговечности изделия. Срок сохраняемости — 15 лет, что делает соединитель пригодным для длительного хранения и последующего использования в ответственных системах.

Применение

Соединитель ОНЦ-БМ-1-76-22-Р12-2-В применяется в электронных и электрических системах, требующих одновременного подключения большого числа проводников. Типичные области использования включают военную технику и другие ответственные системы, где важны устойчивость к климатическим воздействиям, надёжность контакта и защита от ошибочных подключений. Кабельная розетка с прямым кожухом и герметичная приборная вилка позволяют строить разъёмные соединения между блоками аппаратуры и кабельными жгутами.

Благодаря совокупности параметров — 50 контактам, серебряному покрытию, всеклиматическому исполнению, ресурсу до 250 сочленений и сроку сохраняемости 15 лет — изделие подходит для эксплуатации в составе аппаратуры, к которой предъявляются повышенные требования по надёжности и долговечности.
