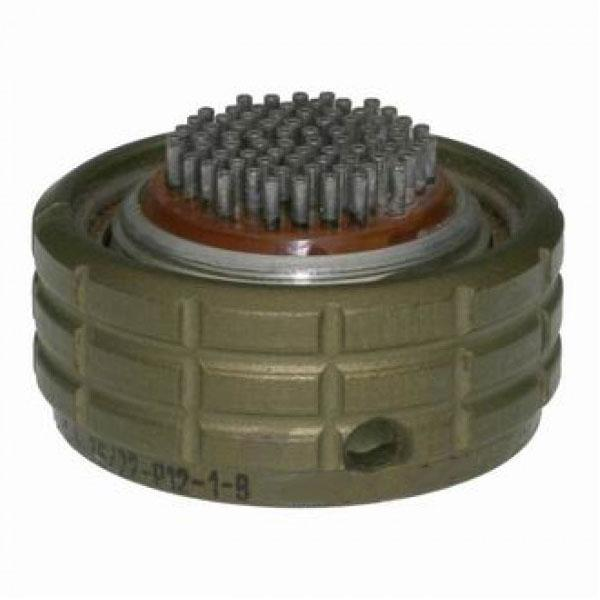

ОНЦ-БМ-1-76-22-Р12-1-В: особенности и применение разъёма

ОНЦ-БМ-1-76-22-Р12-1-В — многоконтактный электрический разъём серии ОНЦ-БМ, предназначенный для формирования надёжных разъёмных соединений в электронной аппаратуре, системах связи, измерительных комплексах и промышленном оборудовании. Модель востребована там, где важны компактность, большое количество подключаемых цепей и устойчивость контакта при длительной эксплуатации.

Конструкция ОНЦ-БМ-1-76-22-Р12-1-В

Разъёмы ОНЦ-БМ применяются для коммутации сигнальных и управляющих цепей в составе блоков, шкафов, приборов и кабельных сборок. Маркировка ОНЦ-БМ-1-76-22-Р12-1-В указывает на принадлежность изделия к определённому конструктивному исполнению серии, рассчитанному на многоконтактное подключение.

Ключевые особенности такого решения:

• многоконтактная компоновка для подключения большого числа электрических линий;

• использование в аппаратуре с высокой плотностью монтажа;

• возможность применения в кабельных и приборных соединениях;

• механическая фиксация сопрягаемых частей;

• удобство технического обслуживания и замены отдельных модулей оборудования;

• стабильная передача электрических сигналов при корректном монтаже.

Разъём может использоваться как часть кабельной системы или как элемент подключения между отдельными функциональными блоками. Благодаря разъёмной конструкции обслуживание оборудования становится проще: устройство можно отсоединить, проверить, заменить или подключить к испытательному стенду без демонтажа всей проводки.

Где применяется разъём ОНЦ-БМ-1-76-22-Р12-1-В

ОНЦ-БМ-1-76-22-Р12-1-В находит применение в различных направлениях промышленной и специальной электроники. Его используют при создании оборудования, в котором требуется упорядоченно разместить множество электрических соединений в ограниченном пространстве.

Основные области использования:

• системы автоматизации и управления;

• измерительные и испытательные комплексы;

• промышленная электроника;

• телекоммуникационная аппаратура;

• оборудование для передачи и обработки сигналов;

• приборостроение;

• вычислительные и контрольные устройства;

• кабельные сборки и межблочные соединения.

Особенно актуальны многоконтактные разъёмы в сложных электронных системах, где через один интерфейс необходимо передать питание, управляющие команды, низковольтные сигналы и данные от датчиков. Правильно подобранный разъём позволяет сократить число отдельных соединений, повысить аккуратность монтажа и облегчить диагностику оборудования.

На что обратить внимание при подборе

При выборе ОНЦ-БМ-1-76-22-Р12-1-В важно сверять не только полное обозначение, но и техническую документацию конкретного исполнения. Даже внешне похожие разъёмы могут отличаться способом монтажа, расположением контактов, типом ответной части, конструкцией фиксатора и допустимыми условиями эксплуатации.

Перед использованием рекомендуется проверить:

• соответствие полного буквенно-цифрового обозначения;

• число и схему расположения контактов;

• назначение разъёма в составе оборудования;

• совместимость с ответной частью;

• способ присоединения проводников;

• требования к монтажу и маркировке кабелей;

• электрические параметры подключаемых цепей;

• условия окружающей среды, вибрационные и механические нагрузки.

Необходимо также учитывать качество обжима, пайки или другого способа присоединения проводников. Ошибки при разводке контактов, недостаточная фиксация кабеля либо загрязнение контактной группы способны привести к нестабильной работе аппаратуры даже при использовании подходящего соединителя.

Значение точной маркировки

Полная маркировка ОНЦ-БМ-1-76-22-Р12-1-В играет ключевую роль при ремонте, модернизации и комплектации электронного оборудования. Указание серии и исполнения помогает избежать установки несовместимого компонента и снижает риск ошибок при подборе ответных частей.

Использование разъёмов ОНЦ-БМ в составе аппаратуры позволяет организовать компактные и обслуживаемые электрические соединения. Для надёжной работы системы необходимо соблюдать требования конструкторской документации, контролировать распиновку и применять совместимые элементы коммутации.
