Назначение соединителя ОНЦ-БМ-2-50/18-В1-3-В

Соединитель ОНЦ-БМ-2-50/18-В1-3-В (артикул 7089) представляет собой микроминиатюрный цилиндрический низкочастотный байонетный разъем, предназначенный для внутреннего монтажа в электрических цепях. Изделие относится к категории ОНЦ — соединителей цилиндрических низкочастотных.

Разъем применяется как в цепях постоянного, так и переменного тока с частотой до 3 МГц, а также в импульсных цепях. Он востребован в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, где требуется компактное и надежное электрическое соединение.

Технические характеристики

Основные электрические и эксплуатационные параметры соединителя:

• Максимальная токовая нагрузка: до 18 А на соединитель и до 3 А на одиночный контакт.
• Максимальное рабочее напряжение: 150 В.
• Сопротивление контактов: не более 10 мОм.
• Сопротивление изоляции: не менее 1000 МОм в нормальных климатических условиях.
• Рабочая температура: от минус 60 до плюс 85 градусов Цельсия.
• Минимальная наработка: 15 000 часов.
• Количество контактов: 50.
• Условный диаметр корпуса: 18.

Конструктивные особенности

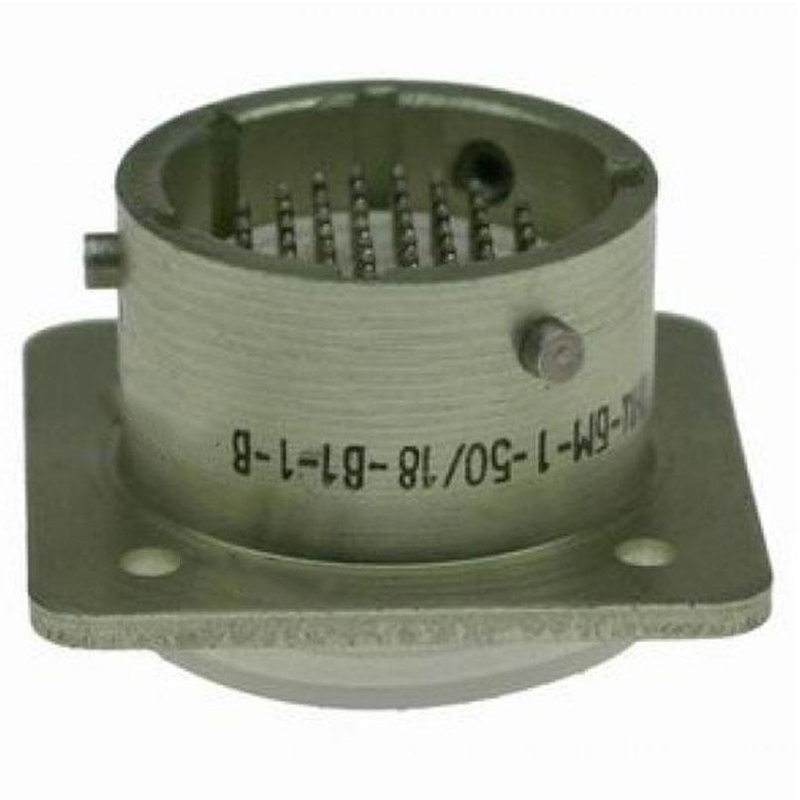

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Вилки изготавливаются в герметичном исполнении, розетки имеют прямой пластмассовый кожух. Конструкция обеспечивает многошпоночную поляризацию корпуса и многопозиционную установку изолятора, что защищает от несанкционированного соединения — ошибочное сочленение исключено.

Покрытие контактов — золото, что обеспечивает стабильность переходного сопротивления и стойкость к коррозии. Климатическое исполнение всеклиматическое, что позволяет эксплуатировать разъем в различных условиях.

Расшифровка условного обозначения

Маркировка ОНЦ-БМ-2-50/18-В1-3-В читается следующим образом:

1. ОНЦ-БМ — тип соединителя.
2. 2 — покрытие контактов: золото (1 — серебро, 2 — золото).
3. 50 — количество контактов.
4. 18 — условный диаметр корпуса.
5. В — часть соединителя: вилка (В — вилка, Р — розетка).
6. 1 — конструктивное исполнение: вилка (12 — розетка с прямым кожухом).
7. 3 — многопозиционная поляризация.
8. В — всеклиматическое исполнение.

Применение

Благодаря совокупности характеристик — широкому диапазону рабочих температур, стойкости к климатическим воздействиям, значительной токовой нагрузке и надежной поляризации — соединитель ОНЦ-БМ-2-50/18-В1-3-В подходит для использования в сложных электронных системах, где предъявляются повышенные требования к надежности и плотности монтажа.
