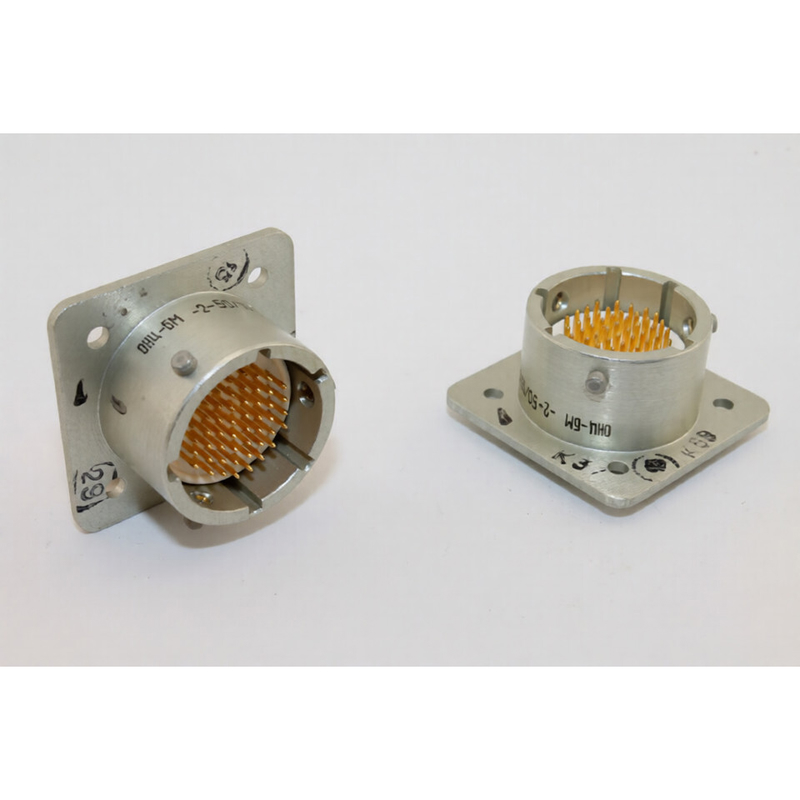

Назначение соединителя ОНЦ-БМ-2-50/18-В1-2-В

ОНЦ-БМ-2-50/18-В1-2-В — это микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа. Он применяется для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц, а также импульсных токов. Изделие используется в узлах и блоках радиоэлектронной аппаратуры как общего, так и специального назначения, где требуется компактное и надёжное соединение при ограниченном монтажном объёме.

Благодаря байонетному креплению соединитель обеспечивает быстрое сочленение и расчленение без применения дополнительного инструмента, что важно при сборке и обслуживании приборов. Конструкция рассчитана на эксплуатацию в составе ответственных электро- и радиотехнических изделий.

Основные технические характеристики

• Тип соединителя — цилиндрический, низкочастотный, быстроразъёмный (байонетный).
• Климатическое исполнение — всеклиматическое.
• Количество контактов — 50.
• Условный диаметр корпуса — 18 мм.
• Максимальная токовая нагрузка — 18 А на соединитель и 3 А на одиночный контакт.
• Максимальное рабочее напряжение — 150 В (амплитудное значение).
• Рабочий диапазон частот — постоянный и переменный ток с частотой до 3 МГц, а также импульсные токи.

Указанные значения определяют область применения изделия: соединитель подходит для цепей управления, сигнальных и силовых линий низкой частоты, где требуется передача тока до 3 А по отдельному контакту.

Конструктивные особенности

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Вилки изготавливаются в герметичном исполнении, а розетки — с прямым пластмассовым кожухом. Такое сочетание позволяет монтировать вилку непосредственно на корпус прибора, обеспечивая герметичность в месте установки, тогда как кабельная часть выполняется в облегчённом негерметичном варианте.

В конструкции предусмотрены многошпоночная поляризация корпуса и многопозиционная установка изоляторов. Эти решения исключают несанкционированное соединение и гарантируют правильную стыковку ответных частей, предотвращая повреждение контактов при ошибочном подключении. Байонетный механизм фиксирует сочленённое положение и устойчив к вибрационным воздействиям.

Применение и условия эксплуатации

ОНЦ-БМ-2-50/18-В1-2-В применяется в электро-, радио- и контрольно-измерительных приборах. Его устанавливают в блоках и узлах, где необходима коммутация большого числа цепей при малых габаритах соединителя. Всеклиматическое исполнение позволяет использовать изделие в аппаратуре, работающей в различных климатических зонах, включая условия повышенной влажности и перепадов температур.

1. Монтаж вилки производится на приборном корпусе, что обеспечивает герметичность ввода внутрь блока.
2. Кабельная розетка с прямым пластмассовым кожухом подключается к кабельной сети.
3. Соединение и разъединение выполняются поворотом байонетного замка без инструмента.
4. Поляризация корпуса и многопозиционное расположение изоляторов исключают неправильную стыковку.

Сочетание низкочастотного диапазона, тока до 3 А на контакт, рабочего напряжения 150 В и 50 контактов делает соединитель востребованным в компактной радиоэлектронной аппаратуре общего и специального назначения. Изделие сохраняет работоспособность при воздействии климатических факторов благодаря всеклиматическому исполнению и герметичной приборной вилке.
