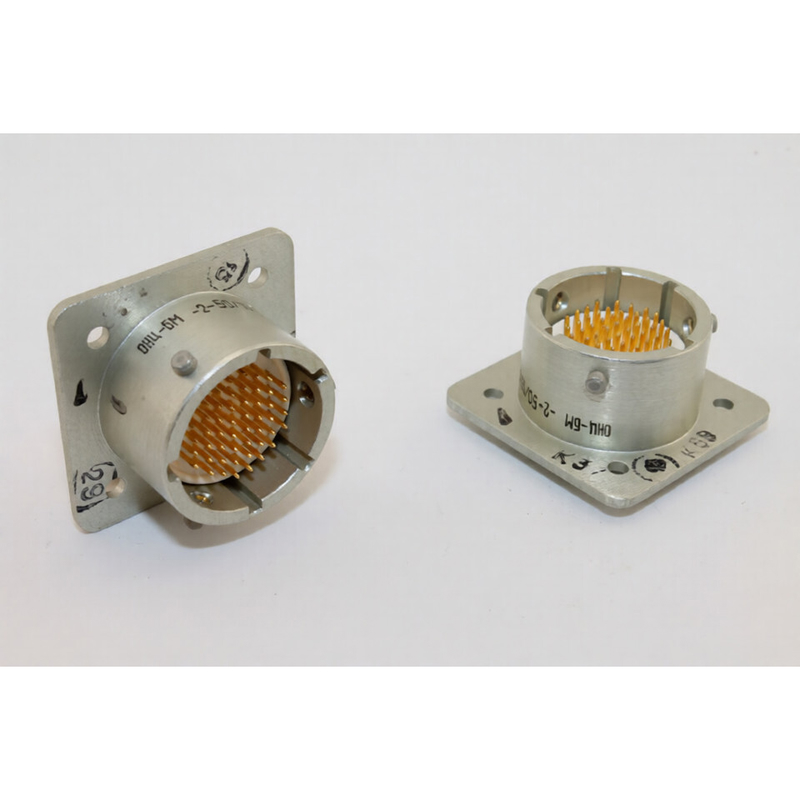

Назначение соединителя ОНЦ-БМ-2-50/18-В1-1-В

ОНЦ-БМ-2-50/18-В1-1-В представляет собой микроминиатюрный цилиндрический низкочастотный байонетный соединитель. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц, а также импульсного тока. Соединитель применяется там, где требуется компактное байонетное сочленение с повышенной плотностью контактов и стабильными электрическими параметрами.

Конструктивное исполнение — приборная вилка без кожуха с индексом В1-1-В. Всеклиматическое исполнение позволяет использовать изделие в различных климатических зонах. Многопозиционная поляризация с индексом 1 обеспечивает правильную ориентацию ответных частей при сочленении.

Подтверждённые технические особенности

Электрические и механические параметры соединителя определены его конструкцией и материалами контактной группы.

• Количество контактов — 50.
• Диаметр контакта — 0,6 мм.
• Покрытие контактов — серебро, тип 1.
• Сопротивление контактов — не более 0,005 Ом.
• Максимальная токовая нагрузка на одиночный контакт — 3 А.
• Суммарная токовая нагрузка на соединитель — до 50 А.
• Рабочее напряжение — до 250 В.
• Тип соединения — байонетный.
• Конструкция — приборная вилка без кожуха.

Серебряное покрытие контактной группы снижает переходное сопротивление и обеспечивает стабильность электрического контакта при многократных сочленениях. Байонетный механизм даёт быстрое и надёжное фиксирование ответных частей.

Условия эксплуатации

Соединитель рассчитан на работу в жёстких условиях, что подтверждается следующими нормированными параметрами.

• Рабочая температура — от минус 60 до плюс 85 градусов Цельсия.
• Относительная влажность — до 98 процентов при температуре плюс 35 градусов Цельсия.
• Сопротивление изоляции — не менее 1000 МОм.
• Минимальная наработка — 15000 часов.
• Количество сочленений-расчленений — 250 циклов.
• Срок хранения — 15 лет.
• Утечка воздуха — не более 0,01 литра в час.

Высокая герметичность соединения ограничивает утечку воздуха, что важно для узлов, работающих в условиях перепада давления. Большой ресурс сочленений и длительный срок хранения делают изделие пригодным для ответственных применений.

Применение

Соединитель ОНЦ-БМ-2-50/18-В1-1-В используется в узлах и блоках радиоэлектроники для внутреннего монтажа. Он подходит для создания электрических соединений внутри приборов, где необходимо передавать сигналы и питание через компактный байонетный разъём с большим числом контактов.

Благодаря всеклиматическому исполнению, широкому диапазону рабочих температур и герметичности изделие может применяться в аппаратуре, эксплуатируемой в неблагоприятных условиях. Байонетное соединение упрощает сборку и разборку блоков при обслуживании и замене модулей.

Артикул товара — 7086. Категория — ОНЦ. Производитель в предоставленных данных не указан. Комплектация, гарантия, сертификаты и страна производства в исходных сведениях не приводятся, поэтому не описываются.
