Назначение соединителя ОНЦ-БМ-2-50/18-В1-1-В

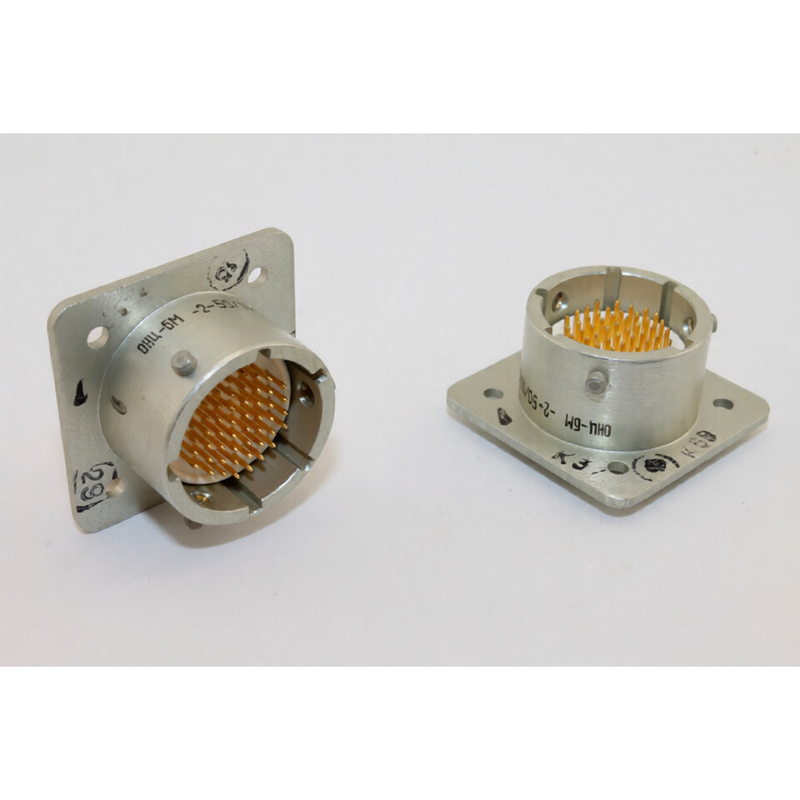

ОНЦ-БМ-2-50/18-В1-1-В представляет собой микроминиатюрный цилиндрический низкочастотный байонетный соединитель вилочного типа. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц, а также импульсного тока. Соединитель применяется там, где требуется компактное многофункциональное сочленение при повышенных требованиях к надёжности и устойчивости к внешним воздействиям.

Конструктивные особенности и электрические параметры

Соединитель оснащён 50 контактами диаметром 0,6 мм с серебряным покрытием, что обозначено индексом В1 в маркировке. Переходное сопротивление контактов не превышает 0,005 Ом. Допустимая токовая нагрузка составляет 3 А на каждый контакт и до 50 А суммарно на весь соединитель. Рабочее напряжение достигает 250 В.

Конструкция выполнена в приборном исполнении, вилка без кожуха. Размер корпуса — 18. Соединитель имеет многопозиционную поляризацию, которая исключает неправильное сочленение. Байонетный тип фиксации обеспечивает быстрое и надёжное соединение с сохранением плотного контакта при механических нагрузках.

• Количество контактов: 50.
• Диаметр контактов: 0,6 мм.
• Покрытие контактов: серебряное.
• Переходное сопротивление: не более 0,005 Ом.
• Ток на контакт: до 3 А.
• Суммарный ток: до 50 А.
• Рабочее напряжение: до 250 В.
• Частотный диапазон: постоянный ток, переменный ток до 3 МГц, импульсный ток.
• Размер корпуса: 18.

Условия эксплуатации и надёжность

Соединитель относится к всеклиматическому исполнению, что обозначено индексом БМ. Рабочий диапазон температур составляет от минус 60 до плюс 85 градусов Цельсия. Относительная влажность достигает 98 процентов при температуре плюс 35 градусов Цельсия. Сопротивление изоляции — не менее 1000 МОм. Ёмкость между контактами не превышает 5 пФ. Срок сохраняемости — 15 лет, наработка — не менее 15000 часов. Количество соединений и расчленений — 250.

Применение в радиоэлектронике

ОНЦ-БМ-2-50/18-В1-1-В применяется в узлах и блоках радиоэлектронной аппаратуры, измерительной техники и других устройств, где необходимо обеспечить надёжное электрическое соединение в жёстких климатических условиях. Благодаря микроминиатюрному исполнению, байонетному сочленению и всеклиматическому исполнению соединитель подходит для использования в аппаратуре, эксплуатируемой на открытом воздухе, в неотапливаемых помещениях и в подвижных объектах.

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление при длительной эксплуатации. Многопозиционная поляризация упрощает монтаж и снижает риск ошибки при подключении. Сочетание низкой ёмкости между контактами и широкого диапазона рабочих температур позволяет использовать изделие как в низкочастотных, так и в импульсных цепях.
