Назначение соединителя ОНЦ-БМ-1-50/18-В1-2-В

ОНЦ-БМ-1-50/18-В1-2-В (артикул 7019) — это микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа. Изделие относится к категории ОНЦ и применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также в цепях импульсных токов.

Соединитель используется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Байонетный тип сочленения обеспечивает быстрое и надёжное соединение, что важно при сборке и обслуживании компактных электронных модулей.

Конструкция и состав

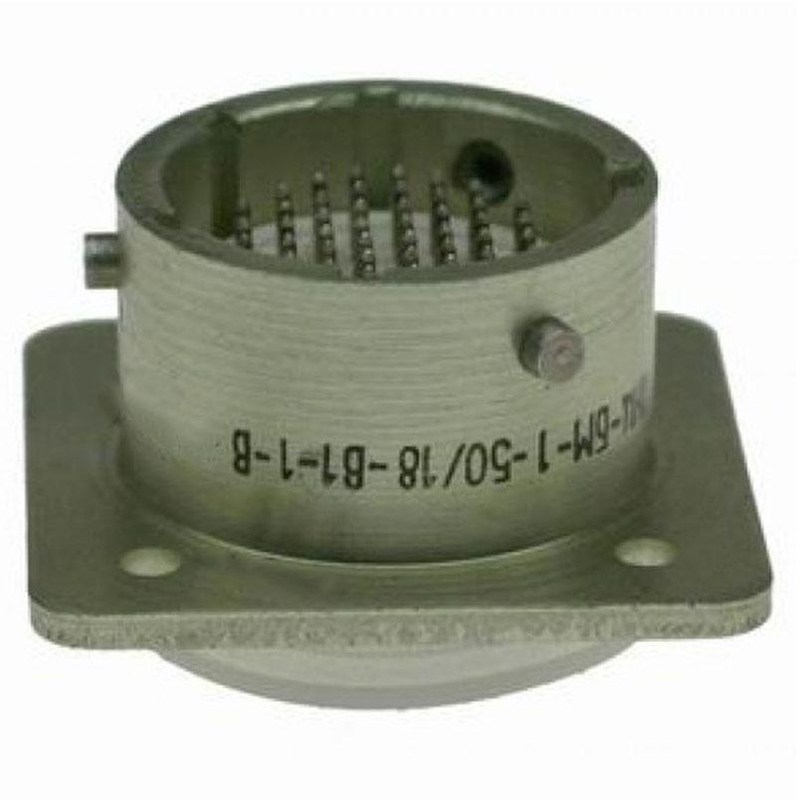

Изделие состоит из двух частей: герметичной приборной вилки и негерметичной кабельной розетки. Приборная вилка предназначена для установки непосредственно на корпус прибора, а кабельная розетка имеет прямой пластмассовый кожух.

Контакты соединителя выпускаются с серебряным или золотым покрытием в зависимости от исполнения. Маркировка В1 в обозначении указывает на конструктивное исполнение приборной вилки, а индекс 2 — на многопозиционную поляризацию, которая предотвращает неправильное сочленение.

Расшифровка обозначения

• ОНЦ-БМ — тип соединителя;
• 1 — покрытие контактов: серебро;
• 50 — количество контактов;
• 18 — условный диаметр корпуса, 18 мм;
• В — часть соединителя: вилка;
• 1 — конструктивное исполнение: вилка приборная;
• 2 — многопозиционная поляризация;
• В — всеклиматическое исполнение.

Технические характеристики

• Максимальная токовая нагрузка на соединитель: от 18 до 71 А.
• Максимальное рабочее напряжение: 150 В.
• Количество контактов: 50.
• Условный диаметр корпуса: 18 мм.
• Покрытие контактов: серебро или золото в зависимости от исполнения.
• Рабочая температура окружающей среды: от минус 60 до плюс 85 градусов Цельсия.
• Минимальная наработка: 15 000 часов.
• Сопротивление контактов: не более 10 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Количество сочленений и расчленений: до 250 раз.
• Климатическое исполнение: всеклиматическое.

Области применения

Благодаря компактным размерам, байонетному креплению и широкому диапазону рабочих температур соединитель востребован в бортовой и наземной радиоэлектронной аппаратуре, измерительных приборах и системах управления. Всеклиматическое исполнение позволяет эксплуатировать изделие в различных климатических зонах без дополнительной защиты.

Низкое сопротивление контактов и высокое сопротивление изоляции обеспечивают стабильную передачу сигнала и питания даже в условиях вибрации и перепадов температуры. Ресурс до 250 циклов сочленения и расчленения достаточен для многократного обслуживания оборудования без потери контакта.

Ключевые особенности

• Микроминиатюрный цилиндрический корпус с условным диаметром 18 мм.
• Байонетное сочленение с многопозиционной поляризацией.
• Герметичная приборная вилка в комплекте с негерметичной кабельной розеткой.
• Работа в цепях постоянного, переменного и импульсного тока.
• Диапазон рабочих температур от минус 60 до плюс 85 градусов Цельсия.
• Минимальная наработка 15 000 часов и до 250 циклов сочленения.

ОНЦ-БМ-1-50/18-В1-2-В — надёжное и универсальное решение для подключения в различных электрических системах, где требуются компактность, плотность контактов и устойчивость к внешним воздействиям.
