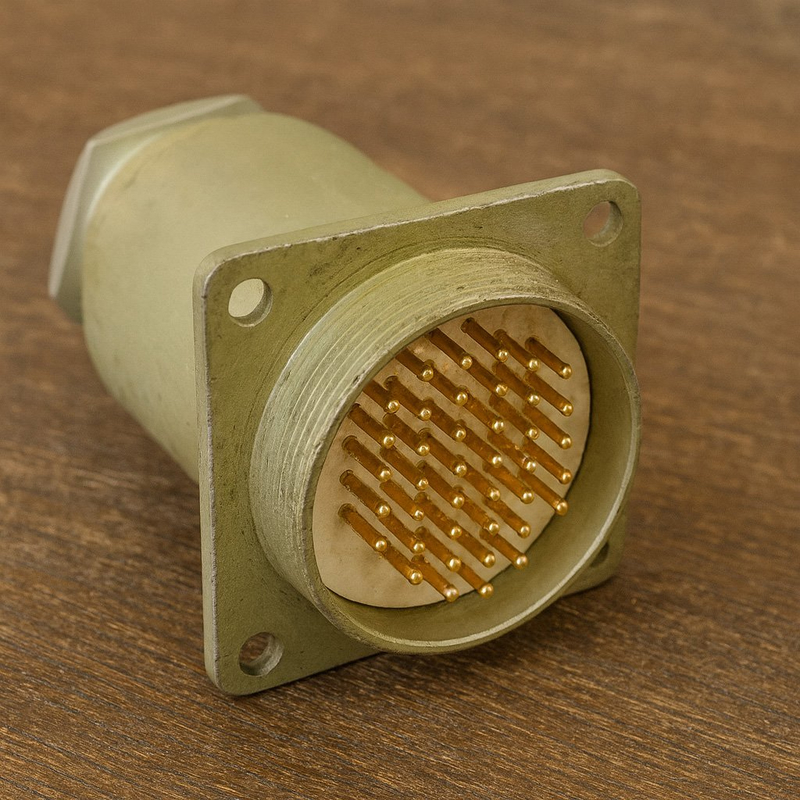

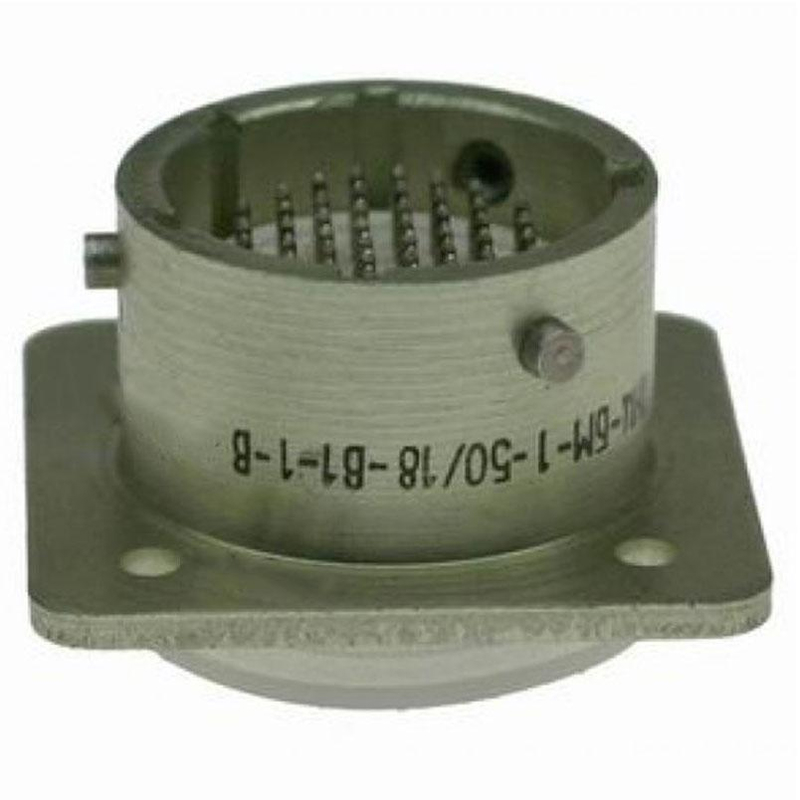

Назначение соединителя ОНЦ-БМ-1-50/18-В1-1-В «5»

ОНЦ-БМ-1-50/18-В1-1-В «5» — микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа в радиоэлектронной аппаратуре. Изделие применяется для электрического соединения и быстрого расчленения цепей в составе электро-, радио- и контрольно-измерительных приборов. Конструкция соединителя состоит из герметичной приборной вилки и негерметичной кабельной розетки, что позволяет использовать его в блоках и модулях, где требуется компактное и надёжное подключение.

Данный соединитель относится к категории ОНЦ и имеет артикул 7017. Приёмка изделия — «5», что подтверждает его соответствие установленным требованиям качества для применения в ответственных электронных устройствах.

Подтверждённые технические особенности

Соединитель ОНЦ-БМ-1-50/18-В1-1-В «5» выпущен в 1993 году и обладает следующими характеристиками:

• Тип соединителя: цилиндрический, низкочастотный, быстрорасчленяемый, микроминиатюрный.
• Количество контактов: 50.
• Условный диаметр корпуса: 18.
• Часть соединителя: В — вилка.
• Конструктивное исполнение: вилка приборная.
• Поляризация: многопозиционная.
• Климатическое исполнение: всеклиматическое.
• Покрытие контактов: серебро.
• Способ монтажа: объёмный, пайкой.

Электрические параметры

• Максимальное рабочее напряжение: 150 В.
• Максимальная токовая нагрузка на одиночный контакт: 3 А.
• Максимальная токовая нагрузка на соединитель: до 71 А.
• Сопротивление контактов: не более 10 мОм.
• Сопротивление изоляции: не менее 1000 МОм.

Ресурс и сохраняемость

Соединитель рассчитан на количество сочленений-расчленений не менее 250 циклов. Минимальная наработка составляет 15 000 часов, а срок сохраняемости — 15 лет. Эти параметры подтверждают возможность длительной эксплуатации изделия в составе аппаратуры при соблюдении условий хранения и применения.

Применение

ОНЦ-БМ-1-50/18-В1-1-В «5» применяется в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Благодаря микроминиатюрному исполнению и байонетному креплению соединитель удобен для внутреннего монтажа в электро-, радио- и контрольно-измерительных приборах, где требуется быстрое сочленение и расчленение без применения специального инструмента.

Изделие может использоваться в составе различных электронных блоков, пультов, измерительных стендов и другой аппаратуры, рассчитанной на работу в широком диапазоне климатических условий благодаря всеклиматическому исполнению. Герметичная приборная вилка обеспечивает защиту контактной группы со стороны прибора, а негерметичная кабельная розетка упрощает подключение кабельных сборок.

При монтаже следует учитывать способ объёмного монтажа пайкой и обеспечивать необходимые условия по токовой нагрузке и напряжению в соответствии с приведёнными параметрами. Серебряное покрытие контактов способствует стабильному электрическому соединению с низким переходным сопротивлением.
