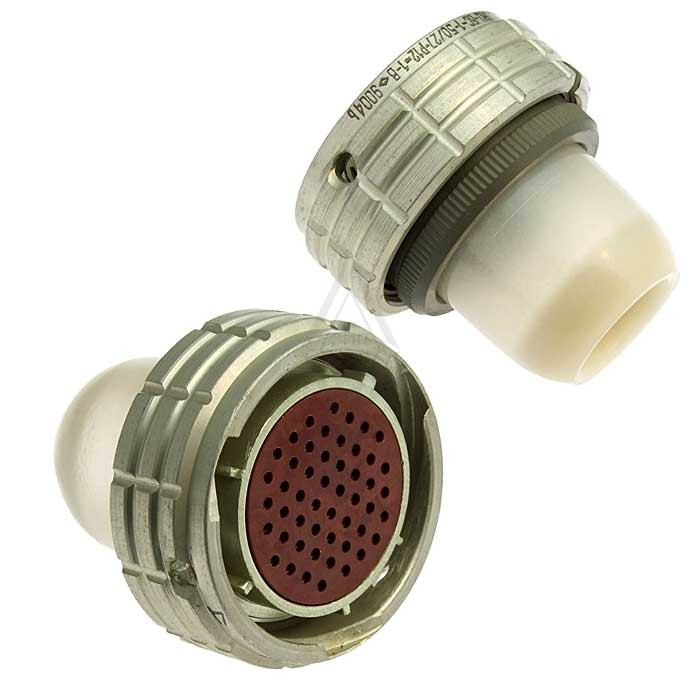

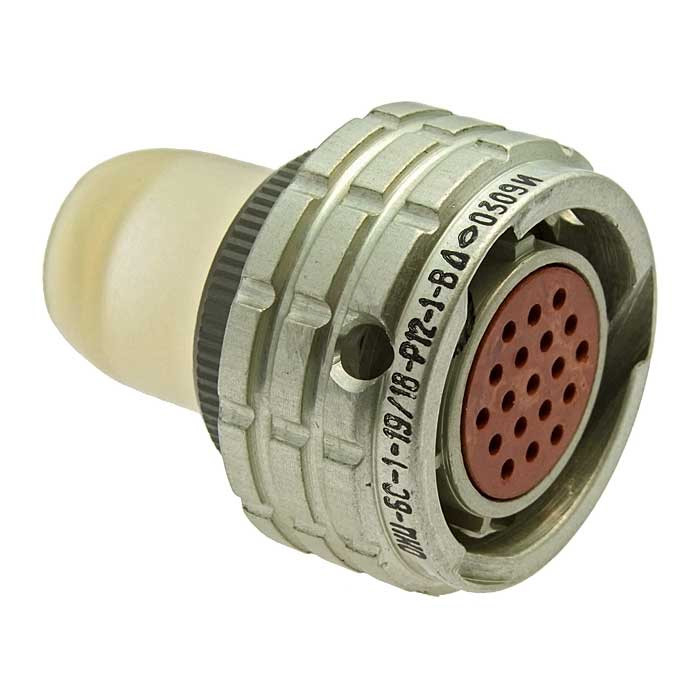

ОНЦ-БМ-1-50/18-Р12-2-В

Цена: ПОД ЗАКАЗ

Технические характеристики

ОНЦ-БМ-1-50/18-Р12-2-В "ОС"

ОНЦ-БМ-1-50/18-Р12-2-В "ОС" — это цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного, переменного и импульсного токов. Он используется в различных областях, включая промышленность и военное применение.

Основные характеристики

Тип соединителя : ОНЦ-БМ (низкочастотный цилиндрический).
Количество контактов : 50.
Условный диаметр корпуса : 18 мм.
Покрытие контактов : золото (обозначение 2).
Конструктивное исполнение : кабельная розетка с прямым кожухом (обозначение Р12).
Климатическое исполнение : всеклиматическое (обозначение В).

Технические параметры

Максимальное рабочее напряжение : 250 В (амплитудное значение).
Максимальная токовая нагрузка :
- На одиночный контакт: 3 А.
- Суммарная на соединитель: до 71 А.
Сопротивление контактов : не более 5 мОм.
Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
Количество сочленений - расчленений : до 250.
Минимальная наработка соединителей : 15 000 часов.

Конструкция

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Он имеет байонетное сочленение, что обеспечивает надежное соединение. Поляризация корпусов многопозиционная, что защищает от несанкционированного соединения.

Применение

Соединители ОНЦ-БМ широко используются в различных сферах, включая:

Электрические цепи и системы управления.
Оборудование для передачи данных.
Военные и специальные приложения.

Этот тип соединителей отличается высокой надежностью и долговечностью, что делает его подходящим для использования в сложных условиях эксплуатации.

Описание

Назначение соединителя ОНЦ-БМ-1-50/18-Р12-2-В

ОНЦ-БМ-1-50/18-Р12-2-В представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации цепей постоянного, переменного и импульсного тока. Изделие применяется в промышленном оборудовании, системах управления, устройствах передачи данных, а также в военных и специальных приложениях, где требуется высокая надёжность соединения и стойкость к сложным условиям эксплуатации.

Соединитель выполнен в виде кабельной розетки с прямым кожухом и герметичной приборной вилки. Байонетное сочленение обеспечивает быстрое и надёжное соединение, а многопозиционная поляризация корпусов исключает несанкционированное или ошибочное сочленение.

Расшифровка обозначения и конструктивные особенности

Маркировка ОНЦ-БМ-1-50/18-Р12-2-В содержит полную информацию об исполнении изделия. Ниже приведены подтверждённые характеристики, соответствующие каждому элементу обозначения.

ОНЦ-БМ — тип соединителя: низкочастотный цилиндрический, серия БМ.
50 — количество контактов в соединителе.
18 — условный диаметр корпуса, равный 18 мм.
Р12 — конструктивное исполнение: кабельная розетка с прямым кожухом.
2 — покрытие контактов: золото.
В — климатическое исполнение: всеклиматическое.

Контакты с золотым покрытием обеспечивают стабильное переходное сопротивление и устойчивость к коррозии. Байонетный механизм фиксации упрощает монтаж и обслуживание, а многопозиционная поляризация защищает от неправильного подключения.

Технические параметры

Ниже перечислены основные электрические и эксплуатационные характеристики соединителя, заявленные для данной модели.

Максимальное рабочее напряжение: 250 В (амплитудное значение).
Максимальная токовая нагрузка на одиночный контакт: 3 А.
Суммарная токовая нагрузка на соединитель: до 71 А.
Сопротивление контактов: не более 5 мОм.
Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
Количество сочленений и расчленений: до 250.
Минимальная наработка: 15 000 часов.

Указанные параметры подтверждают пригодность соединителя для длительной эксплуатации в составе ответственных электрических цепей и систем управления.

Применение

Соединители серии ОНЦ-БМ широко используются в следующих областях:

Электрические цепи и системы управления промышленного и специального назначения.
Оборудование для передачи данных.
Военные и специальные приложения.

Высокая надёжность, долговечность и всеклиматическое исполнение делают ОНЦ-БМ-1-50/18-Р12-2-В подходящим решением для работы в сложных условиях эксплуатации, включая повышенные требования к виброустойчивости и стойкости к внешним воздействиям.
