Назначение соединителя ОНЦ-БМ-1-50/18-Р12-1В

ОНЦ-БМ-1-50/18-Р12-1В представляет собой цилиндрический низкочастотный электрический соединитель, предназначенный для коммутации электрических цепей постоянного и переменного тока, а также для работы в импульсных режимах. Изделие применяется там, где требуется надёжное и устойчивое соединение при воздействии различных климатических факторов.

Соединители серии ОНЦ-БМ-1 востребованы в военной технике и в гражданских электрических системах. Модель рассчитана на внутренний монтаж и соответствует строгим техническим условиям, предъявляемым к соединителям данного класса.

Технические характеристики

Ниже приведены подтверждённые параметры соединителя, определяющие его электрические и эксплуатационные возможности.

• Количество контактов: 50
• Условный диаметр корпуса: 18 мм
• Максимальное рабочее напряжение: 250 В (амплитудное значение)
• Максимальная токовая нагрузка на одиночный контакт: 3 А
• Суммарная токовая нагрузка на соединитель: от 18 А до 71 А
• Сопротивление контактов: не более 5 мОм
• Сопротивление изоляции: не менее 5000 МОм
• Минимальная наработка соединителей: 15 000 часов
• Количество сочленений и расчленений: 250

Конструкция и материалы

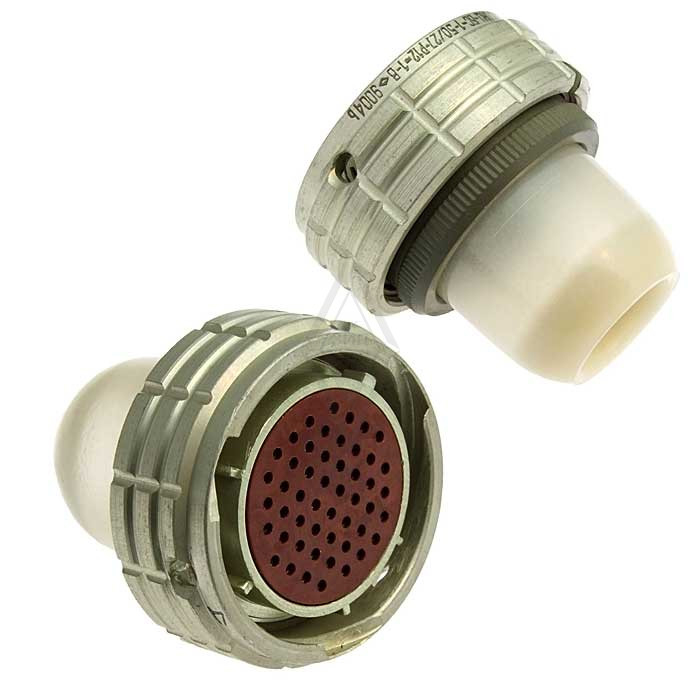

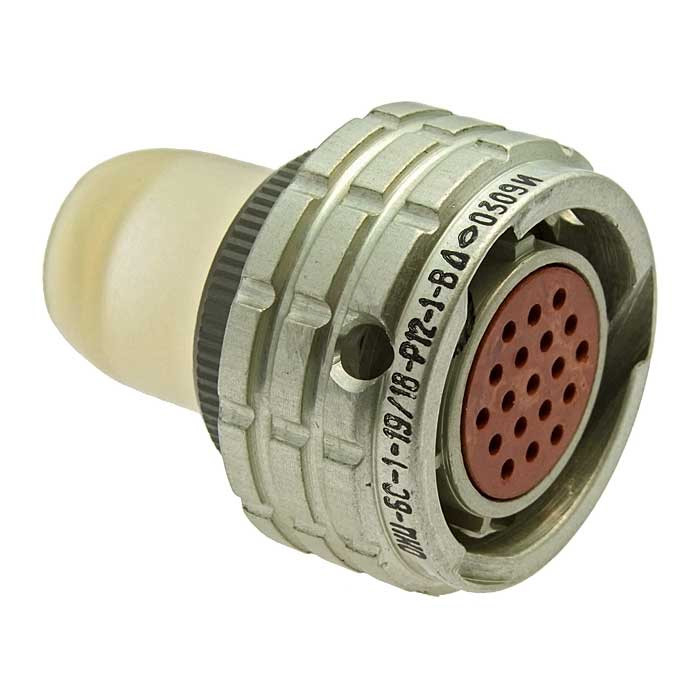

Соединитель выполняется в байонетном исполнении, что обеспечивает быстрое и надёжное сочленение и расчленение. Конструкция включает вилку герметичного исполнения и розетку негерметичного исполнения с прямым кожухом.

Контакты имеют серебряное покрытие, что способствует стабильности переходного сопротивления и долговечности работы в условиях频繁 коммутации. Многошпоночная поляризация корпуса исключает случайное неправильное подключение и защищает от ошибок при сборке.

Применение и особенности эксплуатации

ОНЦ-БМ-1-50/18-Р12-1В применяется в устройствах и системах, где необходимо обеспечить надёжное соединение электрических цепей при воздействии климатических факторов. Благодаря герметичному исполнению вилки и стойкости к внешним воздействиям соединитель подходит для ответственных применений, включая военную технику и гражданские электрические системы.

Многошпоночная поляризация обеспечивает защиту от случайного неправильного подключения, что особенно важно при монтаже многоконтактных соединений. Изделие предназначено для внутреннего монтажа и соответствует строгим техническим условиям. Совокупность характеристик — 50 контактов, байонетное соединение, серебряное покрытие контактов и высокая минимальная наработка — делает соединитель подходящим для длительной эксплуатации в составе ответственного электрооборудования.
