Назначение соединителя

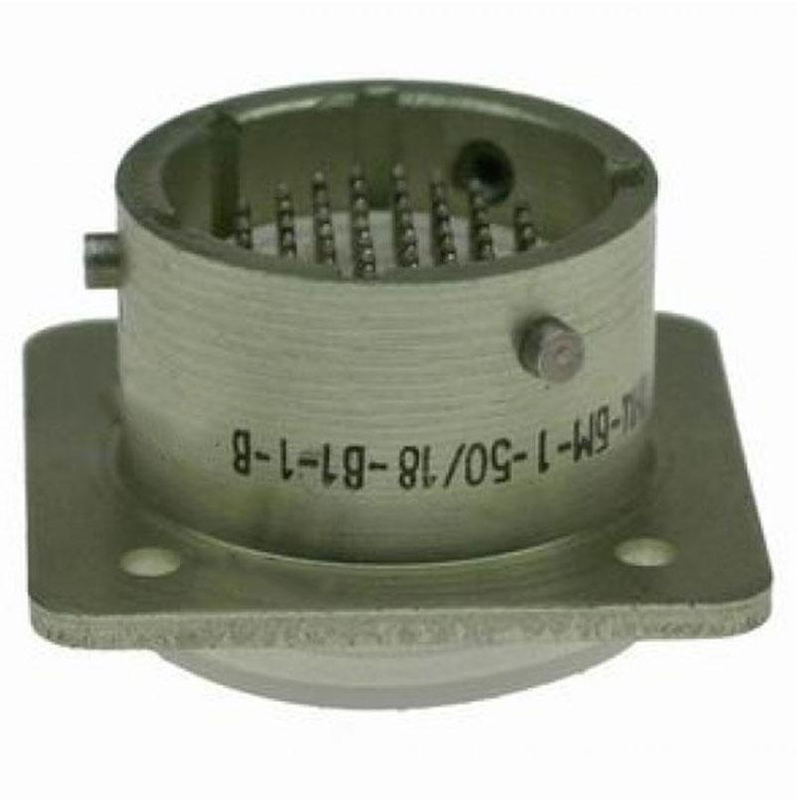

ОНЦ-БМ-1-50-18-В1-3-В «5» — микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа. Изделие применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также в цепях импульсных токов.

Соединитель подходит для использования в радиоэлектронной аппаратуре как специального, так и общего назначения. Быстроразъёмная байонетная конструкция обеспечивает удобство эксплуатации и надёжное сочленение в составе узлов и блоков.

Подтверждённые особенности

• Тип соединителя: цилиндрический, низкочастотный, быстроразъёмный.
• Климатическое исполнение: всеклиматическое.
• Количество контактов: 50.
• Условный диаметр корпуса: 18 мм.
• Конструктивное исполнение: вилка.
• Способ монтажа: объёмный, пайка.
• Покрытие контактов: серебро (индекс «1» в обозначении).
• Часть соединителя: вилка (индекс «В»).
• Многопозиционная поляризация (индекс «3»).
• Приёмка: «5».

Расшифровка обозначения

Обозначение ОНЦ-БМ-1-50-18-В1-3-В читается по позициям следующим образом:

1. ОНЦ-БМ — тип соединителя.
2. 1 — покрытие контактов (1 — серебро, 2 — золото).
3. 50 — количество контактов.
4. 18 — условный диаметр корпуса.
5. В — часть соединителя (В — вилка, Р — розетка).
6. 1 — конструктивное исполнение (вилка).
7. 3 — многопозиционная поляризация.
8. В — всеклиматическое исполнение.

Применение

Соединители серии ОНЦ-БМ-1 широко применяются в различных узлах и блоках радиоэлектронной аппаратуры. Их конструкция обеспечивает надёжное соединение и защиту от несанкционированного разъединения благодаря многошпоночной поляризации корпусов и многопозиционной установке изоляторов.

Монтаж выполняется объёмным способом с пайкой, что позволяет использовать соединитель при внутренней компоновке изделий. Всеклиматическое исполнение и приёмка «5» подтверждают пригодность изделия для ответственных условий эксплуатации в составе аппаратуры специального и общего назначения.

Технические данные и комплектность

Артикул изделия — 7012. Категория — ОНЦ. Соединитель выпускается в конструктивном исполнении «вилка» с условным диаметром корпуса 18 мм и 50 контактами. Сведения о производителе, стране производства, гарантии и комплекте поставки в предоставленных данных не указаны.

При подборе ответной части следует учитывать, что в обозначении части соединителя индекс «В» соответствует вилке, а индекс «Р» — розетке. Для данного изделия указана многопозиционная поляризация, что исключает неправильное сочленение и повышает надёжность эксплуатации в составе блоков радиоэлектронной аппаратуры.
