Назначение

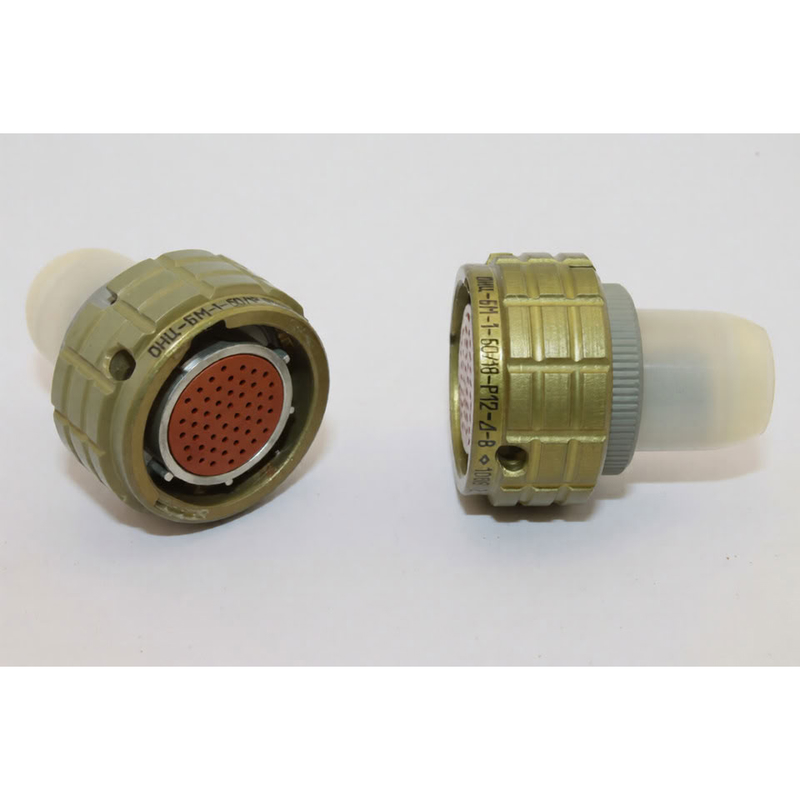

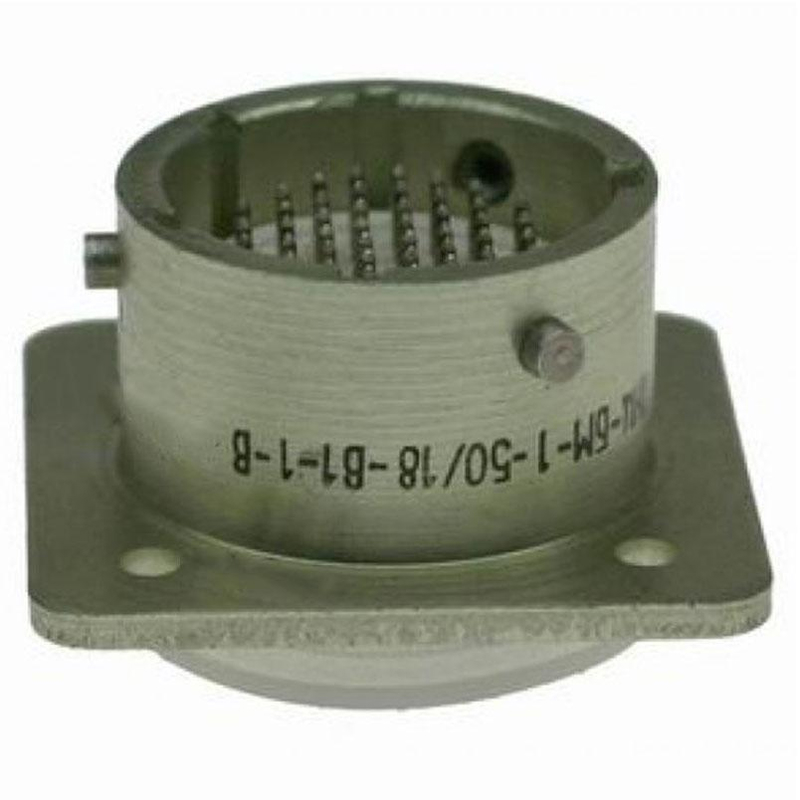

Разъем ОНЦ-БМ-1-50-18-В1-3-В «5» представляет собой цилиндрический соединитель с байонетным соединением, предназначенный для низкочастотных приложений. Он применяется в электрических цепях постоянного и переменного тока с рабочим напряжением до 250 В и максимальной токовой нагрузкой 50 А на контакт.

Изделие относится к категории ОНЦ и поставляется с приемкой «5», что подтверждает соответствие установленным требованиям качества для данной серии соединителей. Разъем предназначен для обеспечения надежного электрического соединения в составе кабельных сборок и приборных комплексов.

Подтвержденные особенности

Конструкция разъема включает две ответные части, каждая из которых выполняет свою функцию при монтаже и эксплуатации.

• Тип разъема: цилиндрический, ручного соединения, с байонетным механизмом фиксации.
• Количество контактов: 50.
• Диаметр контактов: 0,6 мм.
• Материал контактов: серебро или золото.
• Сопротивление контактов: не более 0,005 Ом.
• Рабочее напряжение: до 250 В.
• Максимальная токовая нагрузка: 50 А на контакт.
• Рабочая температура: всеклиматическое исполнение, допускающее эксплуатацию в различных условиях окружающей среды.
• Приемка: «5».
• Артикул: 7011.

Вилка (папа) выполнена как герметичная часть и обеспечивает надежное соединение. Розетка (мама) является негерметичной частью и предназначена для подключения кабелей.

Для повышения надежности соединения предусмотрена фиксация с помощью шпонок. Разъемы серии ОНЦ-БМ имеют многошпоночную многопозиционную поляризацию, что позволяет исключить неправильное подключение ответных частей.

Применение

Разъемы серии ОНЦ-БМ широко используются в различных областях благодаря стабильному соединению в условиях вибрации и механических нагрузок. Это делает их пригодными для применения в сложных условиях эксплуатации.

1. Электроника — подключение узлов и блоков, требующих надежной передачи сигнала и питания.
2. Автоматика — соединение цепей управления и контроля в составе автоматизированных систем.
3. Промышленное оборудование — коммутация кабельных линий в условиях вибрации и механических воздействий.

Всеклиматическое исполнение расширяет область применения разъема: он может использоваться в различных условиях окружающей среды без потери рабочих характеристик. Низкое сопротивление контактов, не превышающее 0,005 Ом, обеспечивает стабильность электрического соединения при рабочих токах и напряжениях в пределах заявленных значений.

Многошпоночная многопозиционная поляризация и фиксация шпонками упрощают монтаж и снижают риск ошибок при подключении. Сочетание байонетного соединения, герметичной вилки и негерметичной розетки позволяет применять изделие как в составе кабельных сборок, так и в приборных конструкциях.

Ключевые параметры для подбора

• Серия: ОНЦ-БМ.
• Число контактов: 50.
• Диаметр контактов: 0,6 мм.
• Сопротивление контактов: не более 0,005 Ом.
• Рабочее напряжение: до 250 В.
• Ток на контакт: до 50 А.
• Приемка: «5».
