Назначение соединителя ОНЦ-БМ-2-30/14-В1-3-В

ОНЦ-БМ-2-30/14-В1-3-В представляет собой микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа. Изделие применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также в импульсных цепях. Соединители данного типа используются в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.

Байонетный механизм обеспечивает быстрое разъединение и надёжную фиксацию сочленённой пары, что важно для оборудования, где требуется частая коммутация или оперативная замена блоков. Микроминиатюрное исполнение позволяет применять соединитель в компоновках с повышенной плотностью монтажа.

Расшифровка обозначения и конструктивные особенности

Маркировка изделия построена по стандартной схеме и содержит полную информацию о его исполнении:

• ОНЦ-БМ — тип соединителя;
• 2 — покрытие контактов (1 — серебро, 2 — золото);
• 30 — количество контактов;
• 14 — условный диаметр корпуса;
• В — часть соединителя (В — вилка, Р — розетка);
• 1 — конструктивное исполнение (1 — вилка, 12 — розетка с прямым кожухом);
• 3 — многопозиционная поляризация;
• В — всеклиматическое исполнение.

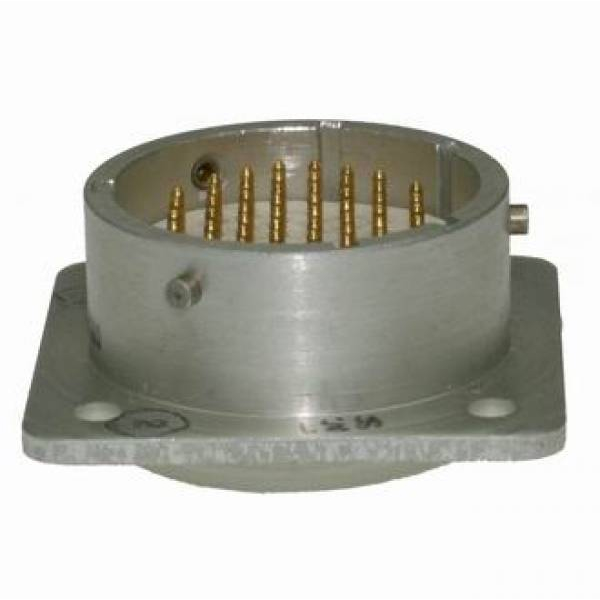

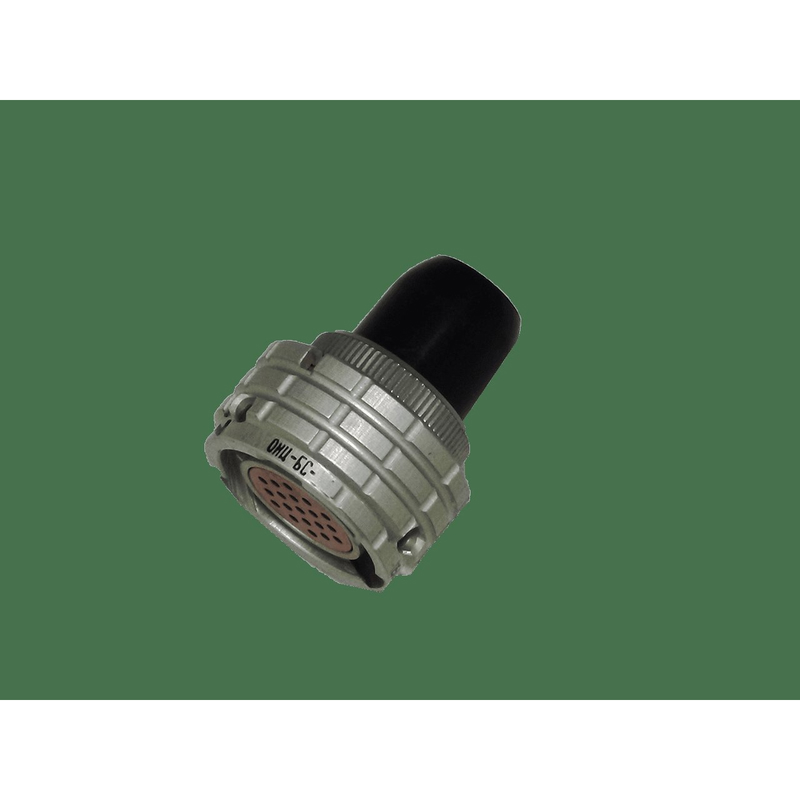

Таким образом, рассматриваемое изделие является вилкой с золотым покрытием контактов, тридцатью контактными позициями и условным диаметром корпуса 14. Исполнение вилки — приборное, герметичное, предназначенное для внутреннего монтажа. Ответная часть — кабельная розетка с прямым пластиковым кожухом — выполняется негерметичной. Такое сочетание обеспечивает надёжность соединения и защиту от внешних воздействующих факторов со стороны аппаратуры.

Основные технические характеристики

Ниже приведены подтверждённые параметры изделия, определяющие области его применения и режимы эксплуатации:

• Тип соединителя: цилиндрический, низкочастотный, быстроразъёмный;
• Климатическое исполнение: всеклиматическое;
• Максимальная токовая нагрузка на одиночный контакт: 3 А;
• Максимальное рабочее напряжение: 150 В;
• Рабочая температура окружающей среды: от минус 60 до плюс 85 градусов Цельсия;
• Минимальная наработка: 15 000 часов.

Совокупность этих параметров позволяет использовать соединитель в цепях с умеренными токами и напряжениями при широком диапазоне температур, включая условия с выраженным воздействием климатических факторов. Всеклиматическое исполнение подтверждает пригодность изделия к эксплуатации в различных макроклиматических районах.

Области применения

ОНЦ-БМ-2-30/14-В1-3-В "ОСМ" широко используется в различных областях радиоэлектронной техники. Среди основных направлений применения:

1. Авиация — бортовые системы и блоки, где требуются компактные и надёжные электрические соединения.
2. Космическая техника — приборы и узлы, работающие в условиях жёстких требований к массе, габаритам и стойкости к внешним воздействиям.
3. Военные приложения — аппаратура специального назначения с повышенными требованиями к надёжности.
4. Общее назначение в электронике — измерительные, связные и другие устройства, где необходима быстрая коммутация многоконтактных цепей.

Благодаря микроминиатюрному цилиндрическому корпусу, байонетному креплению и тридцати контактам соединитель обеспечивает передачу сигналов и питающих напряжений в составе компактных узлов. Многопозиционная поляризация исключает неправильное сочленение, а покрытие контактов золотом способствует стабильности переходного сопротивления при длительной эксплуатации. Таким образом, ОНЦ-БМ-2-30/14-В1-3-В является важным компонентом для обеспечения надёжных электрических соединений в сложных условиях эксплуатации.
