Назначение соединителя ОНЦ-БМ-2-30/14-В1-3-В

ОНЦ-БМ-2-30/14-В1-3-В — это микроминиатюрный цилиндрический низкочастотный байонетный соединитель для внутреннего монтажа. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Соединитель применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, где требуется компактное герметичное соединение с большим числом контактов и надёжной механической фиксацией.

Артикул изделия — 7073, категория — ОНЦ. Производитель в предоставленных данных не указан, поэтому сведения о конкретном изготовителе в описании не приводятся.

Конструкция и особенности

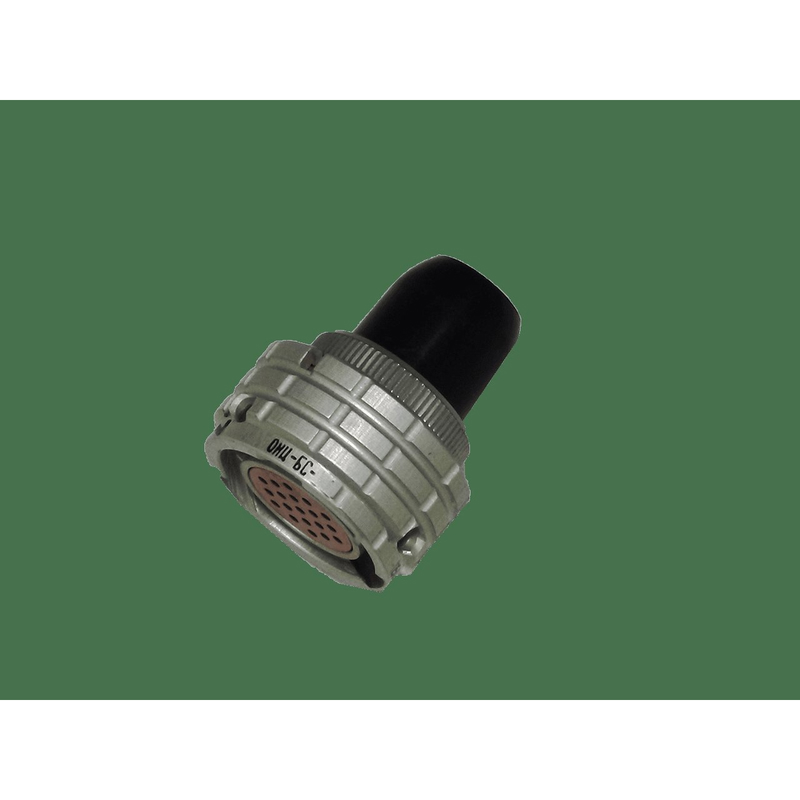

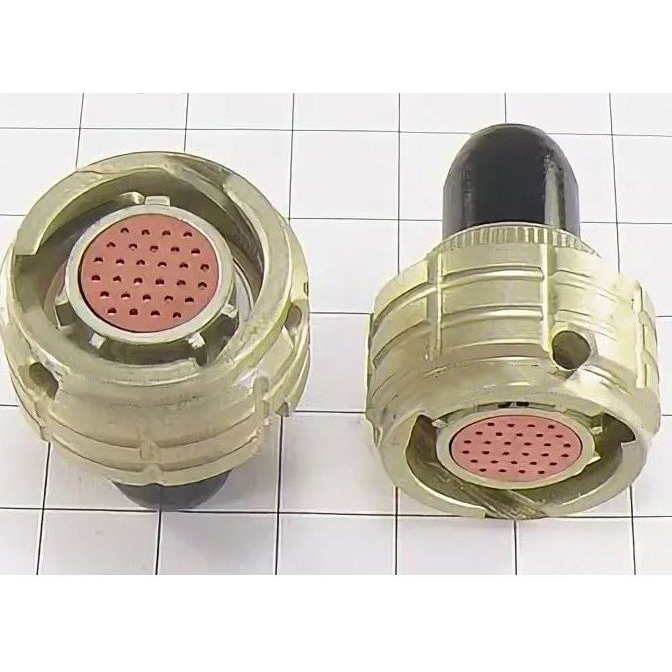

Соединитель состоит из двух частей: герметичной приборной вилки без кожуха и негерметичной кабельной розетки с прямым пластмассовым кожухом. Такая компоновка позволяет устанавливать вилку непосредственно на корпус прибора, обеспечивая герметичность со стороны блока, а розетку использовать на кабельной стороне.

Сочленение выполнено байонетным способом, что обеспечивает быстрое соединение и надёжную фиксацию без применения резьбы. Конструкция имеет многошпоночную поляризацию и многопозиционную установку изоляторов — три позиции, — что защищает от неправильного сочленения и исключает ошибку при подключении ответных частей.

Климатическое исполнение соединителя — всеклиматическое, что допускает его применение в различных условиях эксплуатации.

Основные технические характеристики

• Количество контактов — 30.
• Условный диаметр корпуса — 14 мм.
• Покрытие контактов — золото (2).
• Максимальная токовая нагрузка на контакт — 3 А, на соединитель — до 18 А.
• Максимальное рабочее напряжение — до 150–250 В.
• Рабочая температура — от минус 60 до плюс 85 °C.
• Сопротивление изоляции — не менее 1000 МОм.
• Минимальная наработка — 15 000 часов.
• Количество сочленений-расчленений — 250.
• Срок хранения — до 15 лет.

Применение и условия эксплуатации

Благодаря микроминиатюрному исполнению и условному диаметру корпуса 14 мм соединитель подходит для монтажа внутри компактных узлов и блоков радиоэлектронной аппаратуры. Герметичная приборная вилка позволяет использовать изделие в составе блоков, к которым предъявляются требования по герметичности со стороны корпуса, а кабельная розетка с прямым пластмассовым кожухом обеспечивает удобное подключение кабеля.

Диапазон рабочих температур от минус 60 до плюс 85 °C и всеклиматическое исполнение делают соединитель пригодным для эксплуатации как в аппаратуре специального, так и общего назначения. Максимальная токовая нагрузка до 18 А на соединитель при 30 контактах позволяет передавать через один разъём несколько независимых цепей питания и сигналов.

Байонетное сочленение, многошпоночная поляризация и три позиции установки изоляторов упрощают сборку и снижают риск повреждения контактов при неправильном подключении. Покрытие контактов золотом улучшает стабильность электрического контакта и повышает стойкость к коррозии.

Ключевые эксплуатационные показатели

1. Ресурс по сочленениям-расчленениям — 250 циклов.
2. Минимальная наработка — 15 000 часов.
3. Сопротивление изоляции — не менее 1000 МОм.
4. Срок хранения — до 15 лет.

Указанные параметры подтверждают, что соединитель ОНЦ-БМ-2-30/14-В1-3-В рассчитан на длительную эксплуатацию в составе ответственной радиоэлектронной аппаратуры при соблюдении условий монтажа и режимов работы, указанных в технической документации.
