Назначение соединителя ОНЦ-БМ-2-30/14-В1-3-В

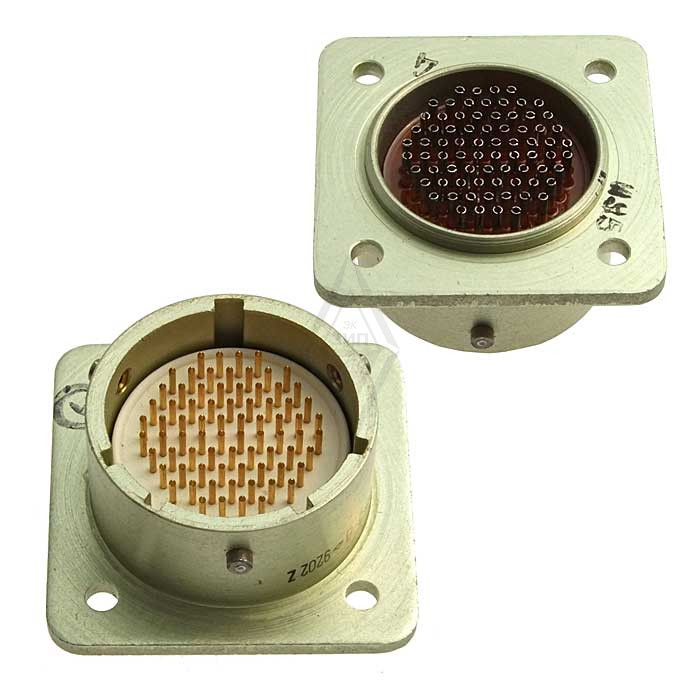

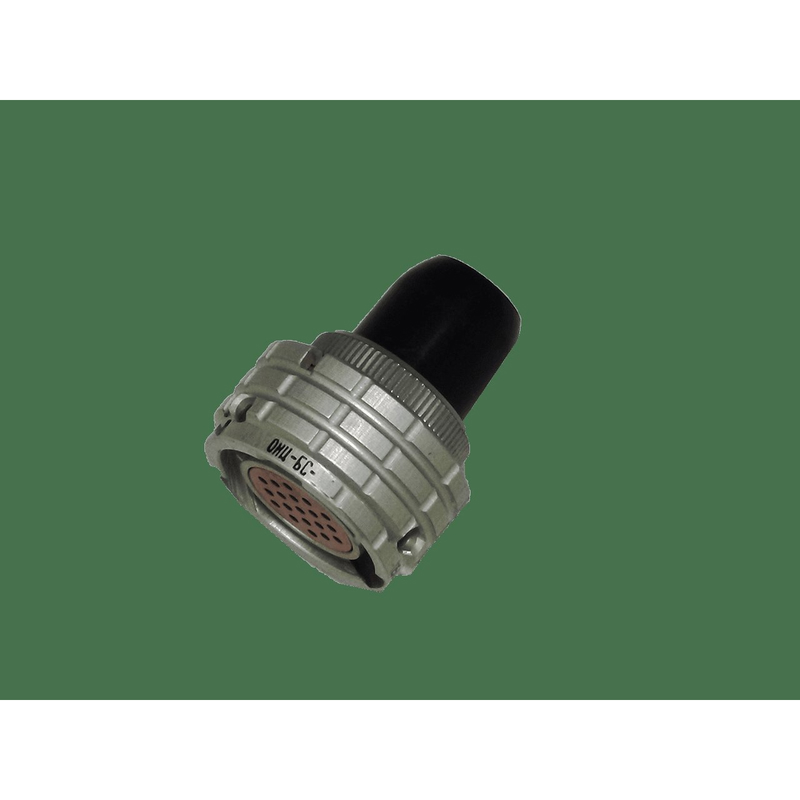

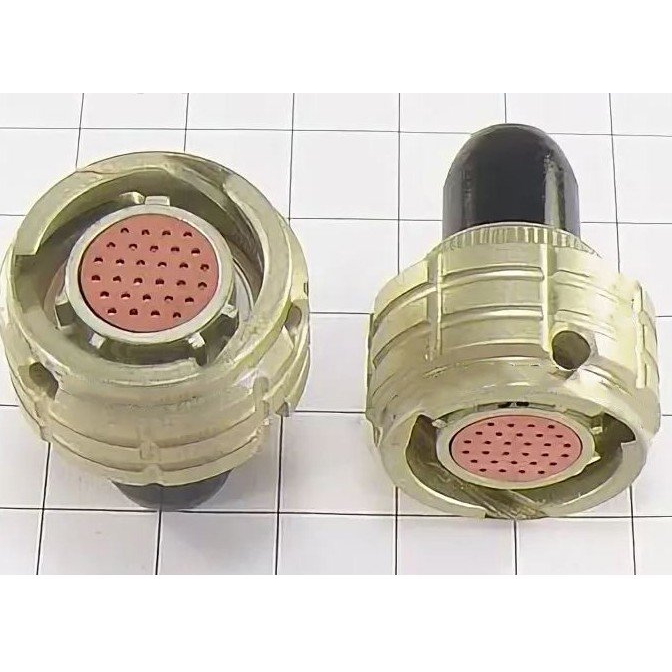

ОНЦ-БМ-2-30/14-В1-3-В — это микроминиатюрный цилиндрический низкочастотный байонетный соединитель для внутреннего монтажа. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц и импульсного тока. Соединитель обеспечивает надёжную коммутацию цепей в составе электро-, радио- и контрольно-измерительной аппаратуры.

Артикул изделия — 7072, категория — ОНЦ. Конструкция рассчитана на эксплуатацию в жёстких условиях и относится к приборным соединителям внутренней установки.

Основные электрические характеристики

Соединитель имеет 30 контактов. Максимальная токовая нагрузка на один контакт составляет 3 А, а на весь соединитель в целом — до 18 А. Рабочее напряжение — до 150 В. Сопротивление контактов не превышает 10 мОм, сопротивление изоляции — не менее 1000 мОм, ёмкость между контактами — до 5 пФ. Покрытие контактов — золото, монтаж выполняется объёмной пайкой.

• Количество контактов: 30.
• Максимальный ток на контакт: 3 А.
• Максимальный ток на соединитель: до 18 А.
• Рабочее напряжение: до 150 В.
• Сопротивление контактов: не более 10 мОм.
• Сопротивление изоляции: не менее 1000 мОм.
• Ёмкость между контактами: до 5 пФ.
• Покрытие контактов: золото.
• Способ монтажа: объёмная пайка.

Конструкция и исполнение

ОНЦ-БМ-2-30/14-В1-3-В представляет собой приборную вилку (исполнение В1) без кожуха. Условный размер корпуса — 14. Соединитель имеет многопозиционную поляризацию (исполнение 3) и всеклиматическое исполнение (В). Сочленение байонетное, корпус снабжён многошпоночной поляризацией, что исключает неправильное соединение частей разъёма.

Байонетный тип сочленения обеспечивает быстрое и надёжное соединение с фиксацией, а многошпоночная поляризация гарантирует однозначную ориентацию ответной части. Микроминиатюрное исполнение позволяет применять соединитель в аппаратуре с высокой плотностью монтажа.

Условия эксплуатации

Рабочая температура — от минус 60 до плюс 85 градусов Цельсия. Соединитель устойчив к вибрации с частотой до 5000 Гц при ускорении 200 метров на секунду в квадрате, к ударам с ускорением до 10000 метров на секунду в квадрате и к влажности до 98 процентов при температуре плюс 35 градусов Цельсия. Рабочее давление — до 1,3 умноженное на 10 в степени минус 4 Паскаля.

• Наработка: 15000 часов.
• Число сочленений-расчленений: 250.
• Срок хранения: 15 лет.

Применение

Соединитель ОНЦ-БМ-2-30/14-В1-3-В применяется в электро-, радио- и контрольно-измерительной аппаратуре для надёжного соединения электрических цепей. Он подходит для внутреннего монтажа, где требуется компактный байонетный разъём с большим числом контактов, устойчивый к вибрациям, ударам, перепадам температуры и влажности.

Благодаря всеклиматическому исполнению и широкому диапазону рабочих температур изделие может использоваться в аппаратуре, эксплуатируемой в сложных условиях, включая пониженное давление. Золотое покрытие контактов обеспечивает стабильность переходного сопротивления при длительной работе и большом числе циклов сочленения.
