Назначение соединителя ОНЦ-БМ-2-30/14-В1-2-В

ОНЦ-БМ-2-30/14-В1-2-В — микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа в электрических цепях, работающих с постоянным током, переменным током с частотой до 3 МГц и импульсным током. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения. Артикул — 7071, категория — ОНЦ.

Конструкция и состав

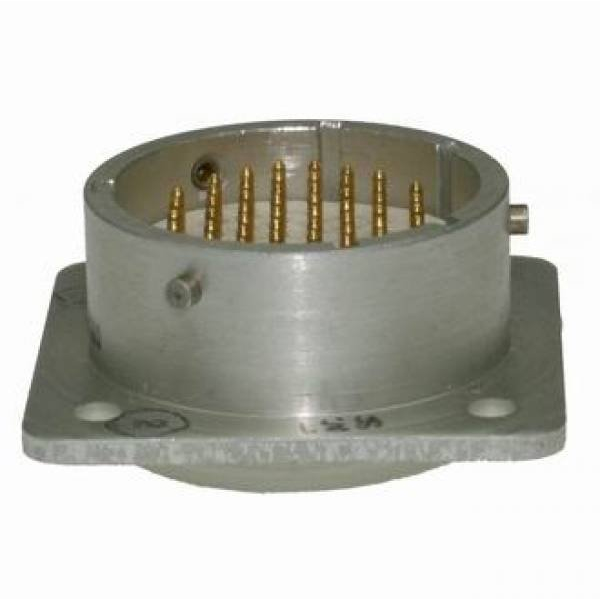

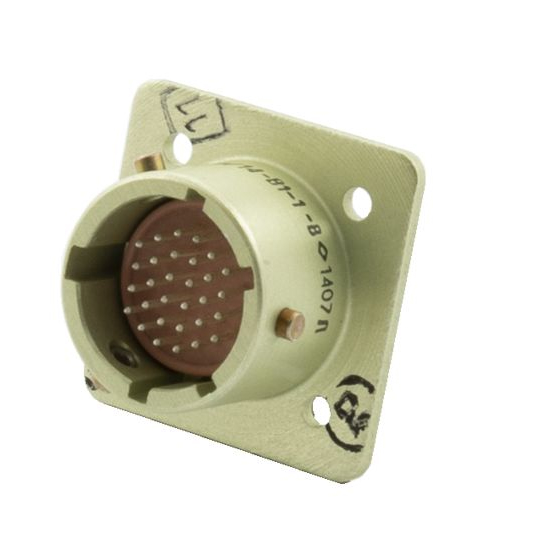

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Конструктивное исполнение — вилка и розетка с прямым кожухом. Присоединение байонетное, поляризация многопозиционная, что обеспечивает однозначную стыковку и исключает ошибку подключения.

• Количество контактов: 30.
• Условный диаметр корпуса: 14 мм.
• Покрытие контактов: серебряное или золотое.
• Тип соединения: байонетный, цилиндрический, низкочастотный.

Электрические параметры

• Максимальная токовая нагрузка на одиночный контакт: до 3 А.
• Суммарная максимальная токовая нагрузка на соединитель: от 18 А до 71 А.
• Максимальное рабочее напряжение: 150 В.
• Сопротивление контактов: не более 10 мОм.
• Сопротивление изоляции: не менее 1000 МОм.

Условия эксплуатации и надёжность

Рабочая температура окружающей среды — от минус 60 °C до плюс 85 °C. Минимальная наработка составляет 15 000 часов при всех режимах эксплуатации. Всеклиматическое исполнение обеспечивает устойчивость к механическим и климатическим воздействиям.

Применение

Соединители ОНЦ-БМ-2 применяются в электро-, радио- и контрольно-измерительных приборах, где требуется надёжное соединение в условиях повышенных механических нагрузок и неблагоприятных климатических факторов. Высокая долговечность и всеклиматическое исполнение позволяют использовать их в аэрокосмической и военной электронике, а также в системах управления и связи.

Благодаря герметичной приборной вилке и компактному корпусу с условным диаметром 14 мм изделие подходит для внутреннего монтажа в ограниченном объёме блоков радиоэлектронной аппаратуры. Возможность выбора серебряного или золотого покрытия контактов позволяет подобрать исполнение под конкретные требования к переходному сопротивлению и условиям работы.
