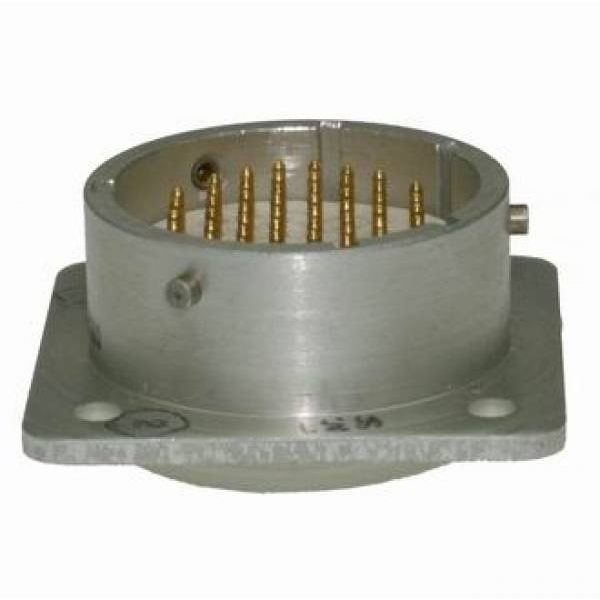

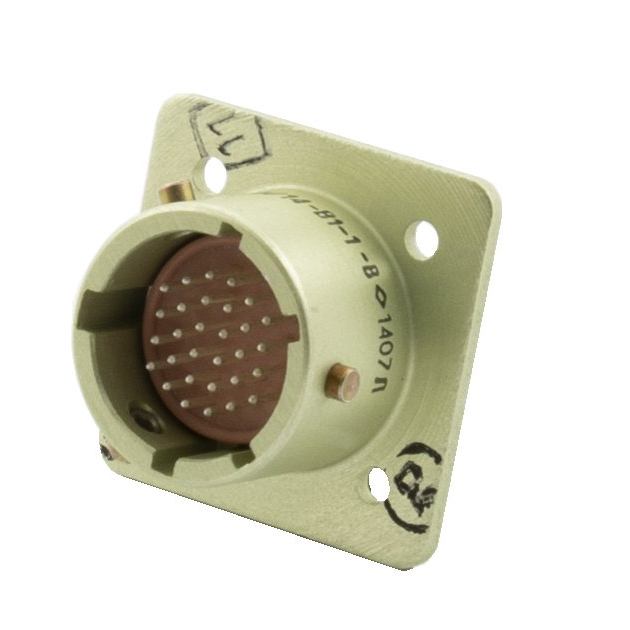

Назначение соединителя ОНЦ-БМ-2-30/14-В1-1-В

ОНЦ-БМ-2-30/14-В1-1-В представляет собой микроминиатюрный цилиндрический байонетный соединитель, предназначенный для внутреннего монтажа. Изделие применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также в цепях импульсного тока. Соединитель используется в узлах и блоках радиоэлектронной аппаратуры как специального, так и общего назначения.

Конструкция байонетного типа обеспечивает быстрое и надёжное сочленение, а также защиту контактной группы от внешних воздействий. Благодаря всеклиматическому исполнению изделие пригодно для работы в сложных условиях эксплуатации.

Расшифровка обозначения

Структура маркировки ОНЦ-БМ-2-30/14-В1-1-В содержит полную информацию о параметрах и исполнении соединителя:

• ОНЦ-БМ — тип соединителя;
• 2 — покрытие контактов (1 — серебро, 2 — золото);
• 30 — количество контактов;
• 14 — условный диаметр корпуса;
• В — часть соединителя (В — вилка, Р — розетка);
• 1 — конструктивное исполнение (1 — вилка приборная, 12 — розетка кабельная с прямым кожухом);
• 1 — многопозиционная поляризация;
• В — всеклиматическое исполнение.

Таким образом, данный артикул описывает вилку приборного исполнения с тридцатью контактами, покрытыми золотом, и корпусом условного диаметра 14.

Технические характеристики

Ниже приведены подтверждённые параметры изделия, заявленные для серии ОНЦ-БМ-2:

• Общее количество контактов: 30.
• Максимальная токовая нагрузка на одиночный контакт: 3 А.
• Максимальная токовая нагрузка на соединитель: 18 А.
• Рабочее напряжение: до 150 В.
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочая температура окружающей среды: от минус 60 до плюс 85 градусов Цельсия.
• Минимальная наработка: 15 000 часов.

Применение

Соединители серии ОНЦ-БМ-2 востребованы в различных областях радиоэлектронной аппаратуры. Их устанавливают в устройствах специального и общего назначения, а также в оборудовании с повышенными требованиями к надёжности и долговечности.

Благодаря микроминиатюрному исполнению и байонетному креплению изделие подходит для внутреннего монтажа, где важны компактность и стабильность электрического соединения. Конструкция обеспечивает надёжный контакт и защиту от внешних воздействий, что делает соединитель пригодным для эксплуатации в сложных климатических условиях.

Типовые сферы применения включают узлы и блоки радиоэлектронной аппаратуры, работающие в цепях постоянного, переменного и импульсного тока с частотой до 3 МГц.

Комплектация и особенности

Поставляется как отдельное изделие — вилка приборная ОНЦ-БМ-2-30/14-В1-1-В. Сведения о комплектации, гарантии, стране производства и сертификатах в предоставленных данных отсутствуют.
