ОНЦ-БМ-1-30/14-В1-2В «5»

Цена: ПОД ЗАКАЗ

Технические характеристики

ОНЦ-БМ-1-30/14-В1-2В

Соединитель ОНЦ-БМ-1-30/14-В1-2В представляет собой микроминиатюрный цилиндрический байонетный разъем, предназначенный для внутреннего монтажа в электрических цепях. Он может работать с постоянным и переменным током, а также с импульсными сигналами, что делает его универсальным для применения в радиоэлектронной аппаратуре как специального, так и общего назначения.

Основные характеристики

Тип соединителя : цилиндрический, низкочастотный, быстроразъёмный.
Количество контактов : 30.
Покрытие контактов : серебро (в некоторых вариантах может быть золото).
Рабочая температура : от -60 °C до +85 °C.
Максимальное рабочее напряжение : 150 В.
Максимальная токовая нагрузка на контакт : 3 А.
Сопротивление изоляции : не менее 1000 МОм.
Срок службы : 15 лет с минимальной наработкой 15,000 часов.

Конструкция

Соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. вилки изготавливаются, в то время как розетки имеют прямой пластиковый кожух. Это обеспечивает защиту от внешних факторов и позволяет использовать разъемы в различных климатических условиях.

Поляризация и монтаж

Разъемы ОНЦ-БМ-1 имеют многош Оночную поляризацию, что предотвращает неправильное соединение. Сочленение осуществляется байонетным способом, что обеспечивает надежность соединения и легкость в использовании.

Применение

Эти соединители широко используются в узлах и блоках радиоэлектронной аппаратуры, где требуется высокая надежность и устойчивость к внешним воздействиям. Они подходят для применения в условиях повышенной влажности и температуры, что делает их идеальными для использования в различных отраслях промышленности. Таким образом, ОНЦ-БМ-1-30/14-В1-2В является высококачественным решением для соединения электрических цепей в сложных условиях эксплуатации.

Описание

Назначение и общее описание

ОНЦ-БМ-1-30/14-В1-2В «5» (артикул 7001) представляет собой микроминиатюрный цилиндрический байонетный соединитель, предназначенный для внутреннего монтажа в электрических цепях радиоэлектронной аппаратуры. Разъём относится к категории ОНЦ и применяется для коммутации цепей постоянного и переменного тока, а также для передачи импульсных сигналов. Такая универсальность позволяет использовать изделие как в аппаратуре специального назначения, так и в технике общего применения.

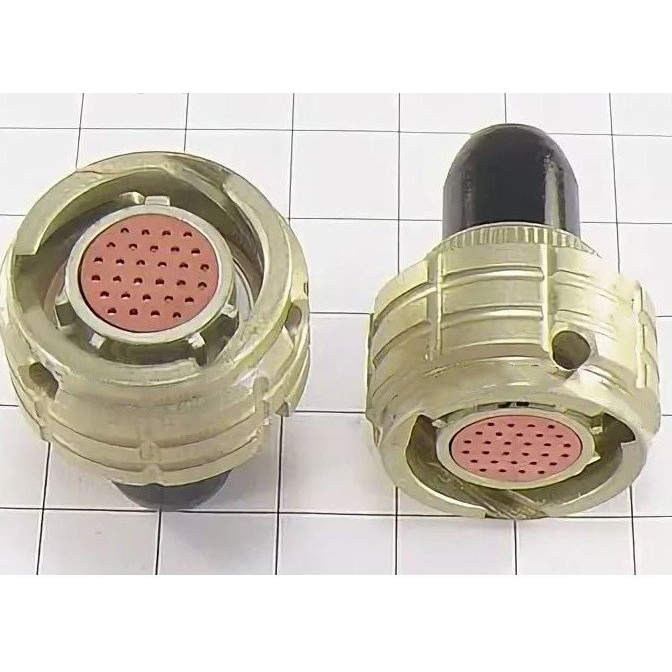

Конструкция соединителя включает герметичную приборную вилку и негерметичную кабельную розетку. Розетки выпускаются с прямым пластиковым кожухом, что обеспечивает защиту контактной группы от внешних воздействий и позволяет эксплуатировать разъём в различных климатических условиях. Приёмка изделия — «5», что подтверждает соответствие установленным требованиям качества для данной категории продукции.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя.

Тип соединителя: цилиндрический, низкочастотный, быстроразъёмный (байонетный).
Количество контактов: 30.
Покрытие контактов: серебро (в отдельных вариантах исполнения возможно золочение).
Рабочий диапазон температур: от минус 60 градусов Цельсия до плюс 85 градусов Цельсия.
Максимальное рабочее напряжение: 150 вольт.
Максимальная токовая нагрузка на один контакт: 3 ампера.
Сопротивление изоляции: не менее 1000 мегаом.
Срок службы: 15 лет при минимальной наработке 15 000 часов.

Конструктивные особенности и монтаж

Поляризация и сочленение

Разъёмы серии ОНЦ-БМ-1 имеют многошпоночную поляризацию, которая исключает неправильное соединение контактов и защищает аппаратуру от ошибок при коммутации. Сочленение выполняется байонетным способом: ответные части фиксируются поворотом, что обеспечивает надёжный электрический контакт и удобство эксплуатации, в том числе в стеснённых условиях внутреннего монтажа.

Исполнение вилки и розетки

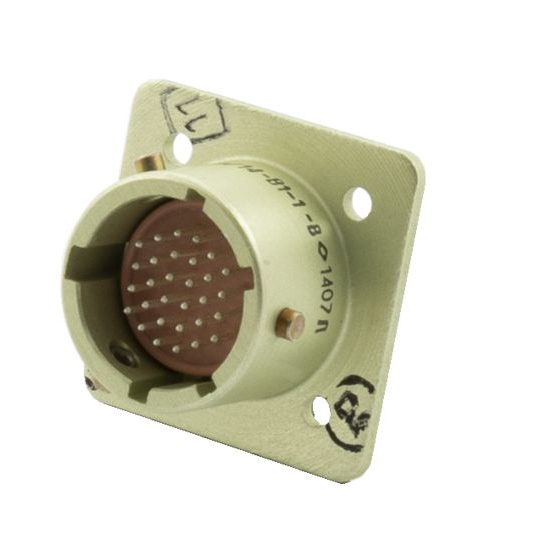

Приборная вилка выполнена герметичной, тогда как кабельная розетка является негерметичной и оснащена прямым пластиковым кожухом. Такое сочетание позволяет монтировать вилку непосредственно на корпусе блока, а розетку — на кабеле, обеспечивая при этом защиту от внешних факторов со стороны оборудования.

Применение

Соединители ОНЦ-БМ-1-30/14-В1-2В «5» широко используются в узлах и блоках радиоэлектронной аппаратуры, где предъявляются повышенные требования к надёжности и устойчивости к внешним воздействиям. Благодаря рабочему диапазону температур от минус 60 до плюс 85 градусов Цельсия и стойкости к влажности, изделие подходит для применения в различных отраслях промышленности, включая аппаратуру, эксплуатируемую в сложных климатических условиях.

Таким образом, данный соединитель является высококачественным решением для соединения электрических цепей в составе ответственных электронных узлов и блоков.
