Назначение соединителя ОНЦ-БМ-1-30/14-В1-2В «5»

ОНЦ-БМ-1-30/14-В1-2В «5» — микроминиатюрный цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа в составе электрических цепей постоянного, переменного (частотой до 3 МГц) и импульсного токов. Изделие применяется там, где требуется компактное быстрорасчленяемое соединение с повышенной плотностью контактов в ограниченном объёме корпуса прибора.

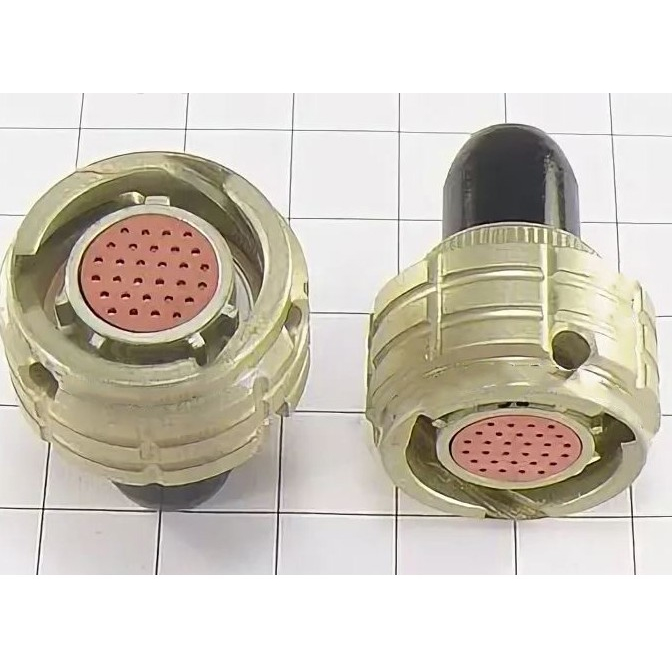

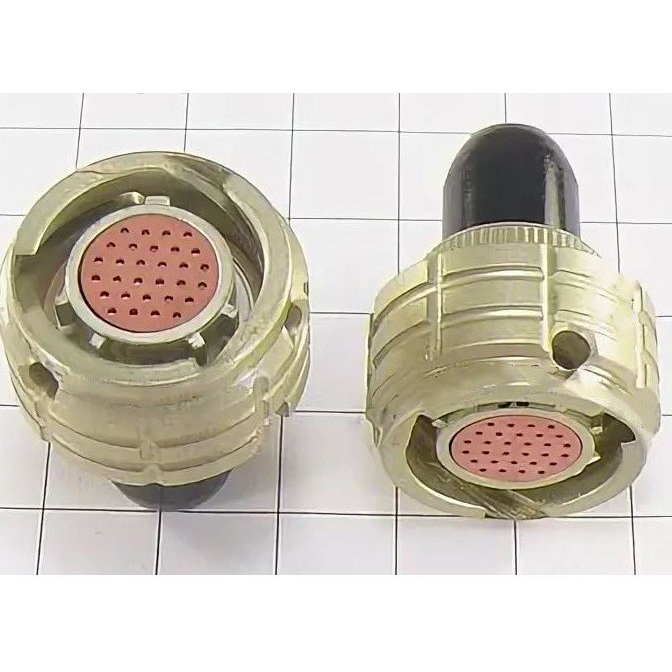

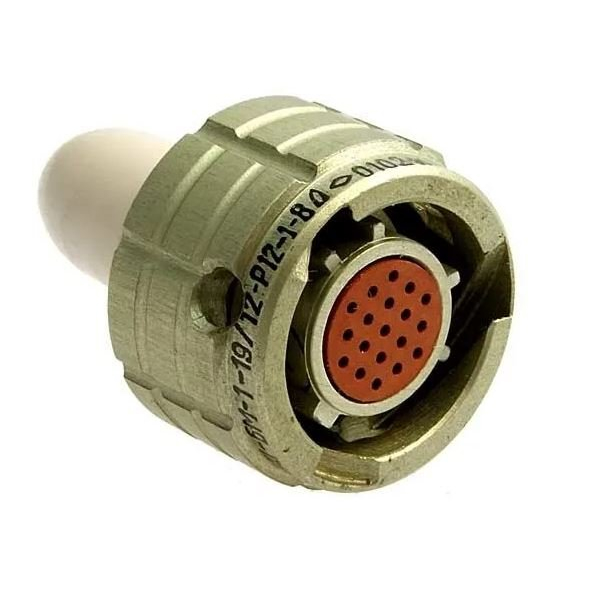

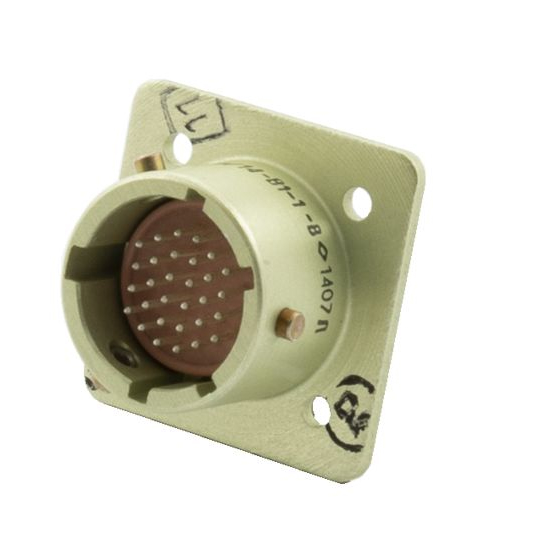

Конструктивно соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки с прямым пластмассовым кожухом. Байонетный тип сочленения обеспечивает быстрое и надёжное соединение с фиксацией, что важно при эксплуатации аппаратуры, требующей частого подключения и отключения кабельных сборок.

Подтверждённые технические особенности

Ниже приведены характеристики, соответствующие маркировке и конструктивному исполнению данного соединителя:

• Тип соединителя: цилиндрический, низкочастотный, быстрорасчленяемый, микроминиатюрный.
• Условный размер корпуса: 14.
• Количество контактов: 30.
• Покрытие контактов: серебро.
• Тип сочленения: байонетный.
• Максимальное рабочее напряжение: 150 В.
• Максимальный ток на одиночный контакт: 3 А.
• Максимальный ток на соединитель: до 18 А.
• Сопротивление контактов: не более 10 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочая температура: от минус 60 до плюс 85 градусов Цельсия.
• Климатическое исполнение: всеклиматическое.
• Приёмка: «5».

Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и устойчивость к окислению, что подтверждается нормируемым значением сопротивления контактов не более 10 мОм. Высокое сопротивление изоляции не менее 1000 МОм гарантирует надёжное разделение цепей в условиях повышенных требований к электрической прочности.

Расшифровка условного обозначения

Маркировка ОНЦ-БМ-1-30/14-В1-2В «5» читается следующим образом:

1. ОНЦ-БМ — тип соединителя.
2. 1 — покрытие контактов (серебро).
3. 30 — количество контактов.
4. 14 — условный диаметр корпуса.
5. В — часть соединителя вилка.
6. 1 — конструктивное исполнение (вилка).
7. 2 — многопозиционная поляризация.
8. В — всеклиматическое исполнение.
9. «5» — приёмка по соответствующей категории.

Наличие многопозиционной поляризации исключает неправильное сочленение ответных частей, что особенно важно для многоконтактных сборок с плотным расположением контактов.

Применение

Соединители ОНЦ-БМ-1-30/14-В1-2В широко используются в различных электро-, радио- и контрольно-измерительных приборах, а также в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Всеклиматическое исполнение позволяет эксплуатировать изделие в широком диапазоне температур от минус 60 до плюс 85 градусов Цельсия, что делает его пригодным для аппаратуры, работающей в сложных условиях окружающей среды.

Микроминиатюрное исполнение и 30 контактов при условном размере корпуса 14 позволяют передавать до 18 ампер суммарно по соединителю при напряжении до 150 вольт, что подходит для цепей питания и сигнальных линий малогабаритных блоков. Байонетный механизм обеспечивает быстрое расчленение без применения инструмента, что удобно при монтаже, настройке и обслуживании радиоэлектронной аппаратуры.
