Назначение соединителя

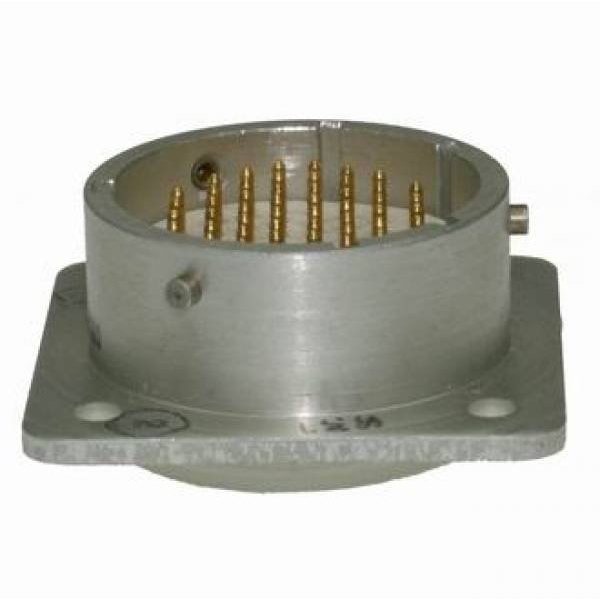

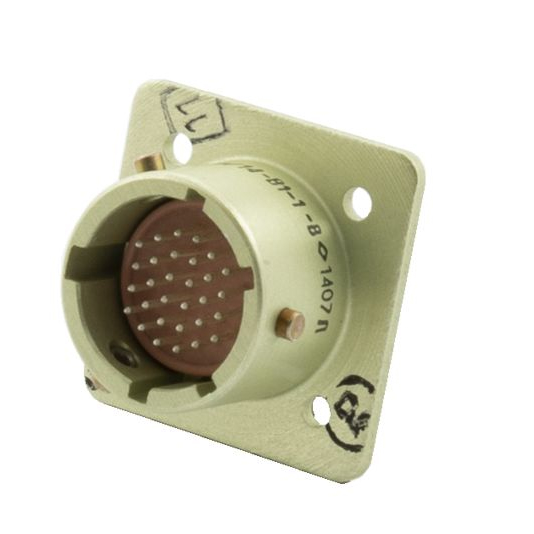

ОНЦ-БМ-2-30/14-В1-1-В — цилиндрический низкочастотный байонетный соединитель, предназначенный для внутреннего монтажа в электрических цепях постоянного, переменного (до 3 МГц) и импульсного токов. Изделие применяется в радиоэлектронной аппаратуре специального и общего назначения, где предъявляются повышенные требования к надёжности и долговечности электрических соединений.

Соединитель относится к категории ОНЦ и представляет собой приборную вилку, рассчитанную на установку непосредственно на корпус блока, панель или шасси аппаратуры. Байонетный способ сочленения обеспечивает быстрое и надёжное соединение без применения специального инструмента.

Расшифровка обозначения и подтверждённые особенности

Маркировка ОНЦ-БМ-2-30/14-В1-1-В несёт полную информацию о конструкции и исполнении изделия:

• ОНЦ-БМ — тип соединителя;
• 2 — покрытие контактов: золото;
• 30 — количество контактов;
• 14 — условный диаметр корпуса;
• В — часть соединителя: вилка;
• 1 — конструктивное исполнение: вилка приборная;
• 1 — поляризация: многопозиционная;
• В — климатическое исполнение: всеклиматическое.

Таким образом, ОНЦ-БМ-2-30/14-В1-1-В — это 30-контактная приборная вилка с золотым покрытием контактов и всеклиматическим исполнением, предназначенная для эксплуатации в широком диапазоне климатических условий.

Технические параметры

Изделие характеризуется следующими подтверждёнными электрическими и эксплуатационными параметрами:

• максимальная токовая нагрузка на одиночный контакт — 3 А;
• максимальная токовая нагрузка на соединитель — 18 А;
• рабочее напряжение — до 150 В;
• сопротивление изоляции — не менее 1000 МОм;
• рабочая температура окружающей среды — от минус 60 до плюс 85 градусов Цельсия;
• минимальная наработка — 15 000 часов;
• количество сочленений-расчленений — 250.

Совокупность этих характеристик подтверждает пригодность соединителя для длительной эксплуатации в составе ответственной радиоэлектронной аппаратуры.

Состав комплекта и применение

Соединители ОНЦ-БМ-2-30/14-В1-1-В состоят из герметичной приборной вилки и негерметичной кабельной розетки. Сочленение соединителей осуществляется байонетным способом, что обеспечивает механическую фиксацию и надёжный электрический контакт по всем тридцати контактам.

Область применения охватывает внутренний монтаж в электрических цепях радиоэлектронной аппаратуры специального и общего назначения. Благодаря всеклиматическому исполнению, широкому температурному диапазону и высокой стойкости изоляции соединитель может использоваться в аппаратуре, работающей в сложных условиях эксплуатации. Многопозиционная поляризация исключает неправильное сочленение и повреждение контактов при подключении.

Артикул изделия — 7069.
