Назначение соединителя ОНЦ-БМ-1-30/14-Р12-3-В

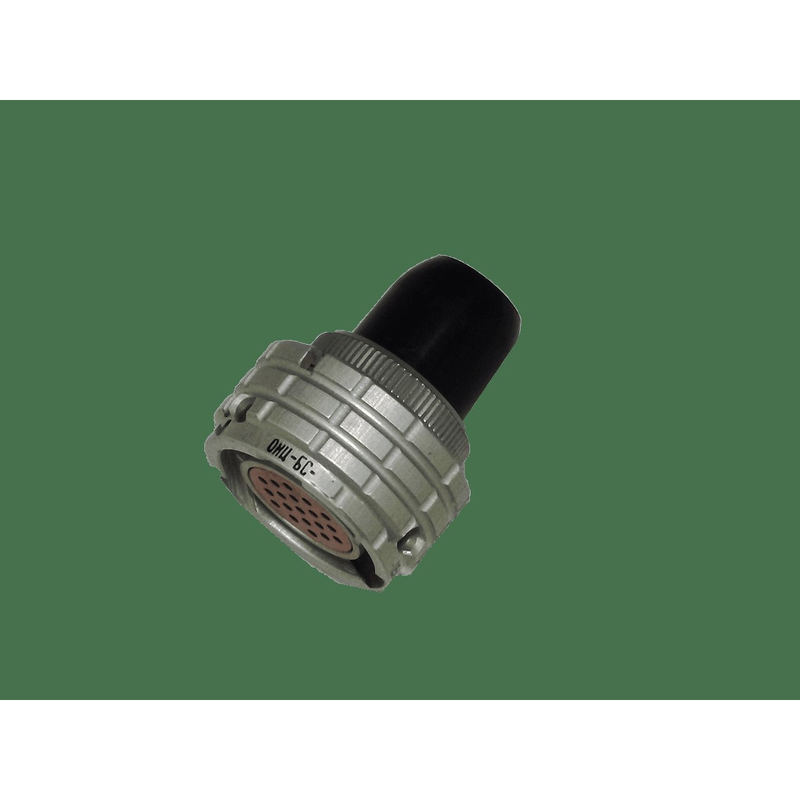

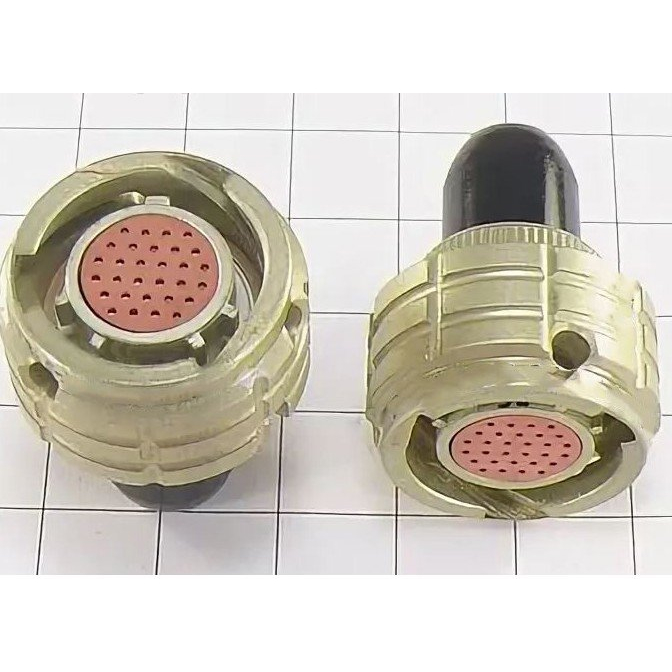

ОНЦ-БМ-1-30/14-Р12-3-В производства завода «Элекон» — это цилиндрический низкочастотный соединитель розеточного типа. Он предназначен для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц, а также для передачи импульсных сигналов. Изделие применяется для внутреннего монтажа и выпускается во всеклиматическом исполнении в соответствии с техническими условиями бР0.364.031ТУ.

Соединитель востребован в приборных и кабельных применениях в электронике, где требуется надёжное соединение при воздействии различных климатических факторов. Байонетное сочленение обеспечивает быстрое и устойчивое сопряжение ответных частей.

Подтверждённые технические особенности

Маркировка модели содержит ключевые конструктивные и электрические признаки. Ниже перечислены подтверждённые характеристики изделия.

• Количество контактов — 30, покрытие контактов серебряное (индекс «1»).
• Условный диаметр корпуса — 14 мм.
• Конструкция — розетка кабельная с прямым кожухом (индекс «Р12»).
• Сопротивление контактов — не более 10 мОм, что соответствует значению 1,3 умножить на 10 в минус четвёртой степени Ом.
• Сопротивление изоляции — не менее 5000 МОм.
• Максимальное рабочее напряжение — 150 В амплитудного значения.
• Температура перегрева контактов — не более 20 градусов Цельсия.
• Многопозиционная поляризация (индекс «3»), исключающая неправильное сочленение.
• Байонетное сочленение и способ монтажа — объёмный с пайкой.
• Тип исполнения — негерметичный.

Токовая нагрузка соединителя определяется таблицей в сопроводительной документации. Для герметичных версий скорость утечки воздуха минимальна, однако данная модель относится к негерметичному типу.

Применение и условия эксплуатации

Соединитель рассчитан на надёжную работу в различных климатических условиях благодаря всеклиматическому исполнению. Он подходит для использования в составе кабельных сборок и для внутреннего монтажа в электронной аппаратуре. Область применения включает приборные соединения, где необходима передача низкочастотных сигналов и питающих напряжений с соблюдением заданных электрических параметров.

Монтаж выполняется объёмным способом с пайкой, что обеспечивает стабильный электрический контакт. Многопозиционная поляризация и байонетный замок упрощают эксплуатацию и снижают риск ошибки при подключении. Изделие производится заводом «Элекон» с приёмкой «5», что подтверждает его соответствие установленным требованиям качества.

Краткие сведения

1. Производитель — завод «Элекон».
2. Артикул — 20609.
3. Категория — ОНЦ.
4. Приёмка — «5».
5. Год выпуска — 2024.

Таким образом, ОНЦ-БМ-1-30/14-Р12-3-В представляет собой низкочастотный розеточный соединитель на 30 контактов с серебряным покрытием, предназначенный для внутреннего монтажа в цепях постоянного и переменного тока, а также для импульсных сигналов. Сочетание байонетного сочленения, поляризации и всеклиматического исполнения делает его пригодным для ответственных электронных применений.
