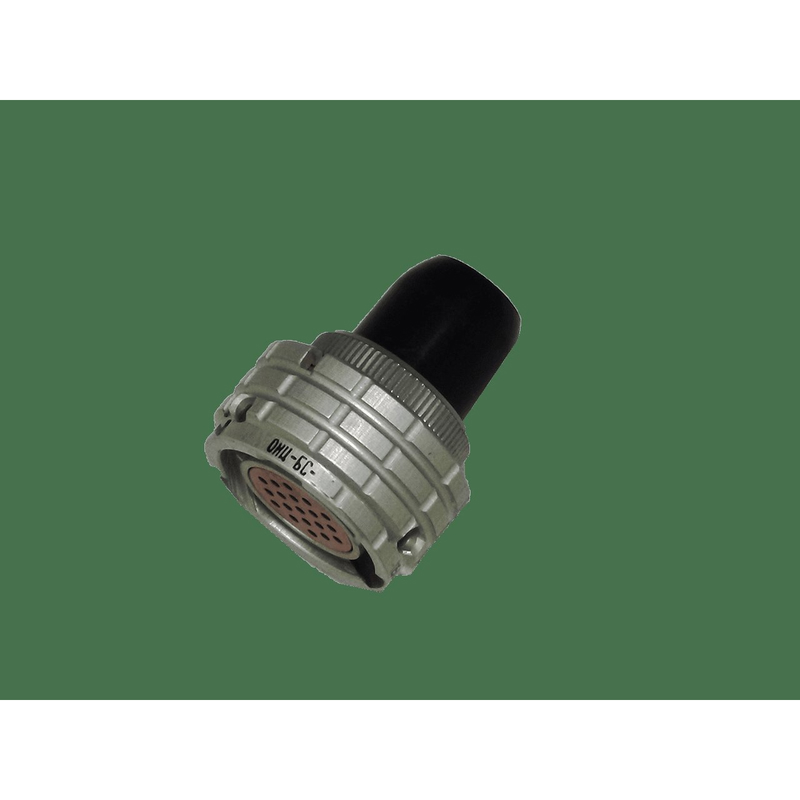

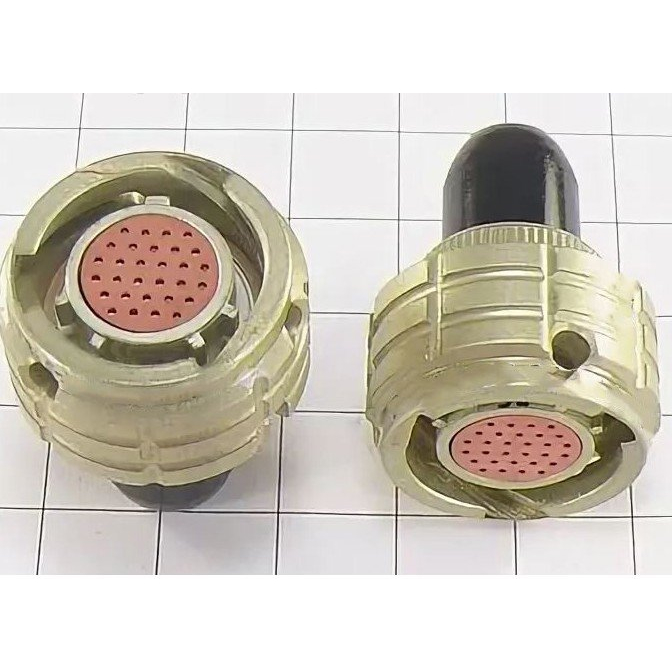

Назначение соединителя ОНЦ-БМ-1-30/14-Р12-3-В

ОНЦ-БМ-1-30/14-Р12-3-В от завода «Элекон» с приёмкой «5» представляет собой цилиндрический низкочастотный соединитель розеточного типа. Изделие предназначено для работы в электрических цепях постоянного тока, переменного тока с частотой до 3 МГц, а также для передачи импульсных сигналов. Соединитель применяется для внутреннего монтажа в составе приборов и оборудования, где требуется надёжная коммутация тридцати контактов при ограниченных габаритах посадочного места.

Конструкция рассчитана на эксплуатацию во всеклиматическом исполнении и соответствует требованиям ТУ бР0.364.031ТУ. Такое исполнение подразумевает устойчивость к воздействию климатических факторов при работе в составе готовых изделий.

Расшифровка обозначения модели

Маркировка соединителя построена по стандартной схеме серии ОНЦ-БМ и несёт полную информацию о конструкции и параметрах конкретного исполнения. Разобрать обозначение можно по следующим элементам:

• ОНЦ-БМ — обозначение серии цилиндрических низкочастотных соединителей;
• 1 — покрытие контактов серебром;
• 30 — количество контактов в соединителе;
• 14 — условный диаметр корпуса в миллиметрах;
• Р — розетка;
• 12 — кабельная розетка с прямым кожухом;
• 3 — многопозиционная поляризация, исключающая неверное сочленение;
• В — всеклиматическое исполнение.

Таким образом, один и тот же артикул содержит сведения и о типе корпуса, и о числе контактов, и о климатическом исполнении, что упрощает подбор соединителя под конкретную задачу.

Подтверждённые технические особенности

Для модели ОНЦ-БМ-1-30/14-Р12-3-В заявлены следующие электрические и эксплуатационные параметры. Сопротивление контактов составляет не более 10 мОм, что соответствует значению 1,3·10⁻⁴ Ом. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм. Максимальное рабочее напряжение — 150 В амплитудного значения. Температура перегрева контактов при работе не превышает 20 °С.

Токовая нагрузка зависит от конкретных условий эксплуатации и уточняется по документации серии. Сочленение соединителя байонетное, что обеспечивает быструю фиксацию и расфиксацию ответной части. Монтаж объёмный, методом пайки; исполнение негерметичное. Покрытие контактов — серебро, что положительно сказывается на стабильности переходного сопротивления.

Габаритные и присоединительные размеры соответствуют типовой конструкции серии ОНЦ-БМ, включая условный диаметр корпуса 14 мм для данной модели.

Применение и условия поставки

Соединитель подходит для приборов и оборудования, где необходимо надёжно соединить 30 контактов в компактном корпусе диаметром 14 мм. Байонетный механизм и многопозиционная поляризация делают его удобным для узлов, требующих частого сочленения и защиты от ошибок подключения. Объёмный монтаж пайкой рассчитан на внутреннюю установку в блоки и модули.

Изделие производится заводом «Элекон» с приёмкой «5», которая подтверждает соответствие строгим стандартам качества. Год выпуска указанных изделий — 2023. Приёмка «5» означает, что продукция прошла дополнительный контроль и допущена к применению в ответственных изделиях.

Краткая сводка параметров

• Тип: цилиндрический низкочастотный соединитель, розетка;
• Число контактов: 30;
• Условный диаметр корпуса: 14 мм;
• Покрытие контактов: серебро;
• Сочленение: байонетное;
• Монтаж: объёмный, пайкой;
• Герметичность: негерметичный;
• Сопротивление контактов: не более 10 мОм;
• Сопротивление изоляции: не менее 5000 МОм;
• Максимальное рабочее напряжение: 150 В амплитудное;
• Перегрев контактов: не выше 20 °С;
• Исполнение: всеклиматическое;
• Приёмка: «5»;
• Год выпуска: 2023;
• Технические условия: бР0.364.031ТУ.

Указанные характеристики позволяют использовать соединитель в цепях постоянного и переменного тока, а также для импульсных сигналов в пределах установленных ограничений по частоте и напряжению. Перед применением в конкретном изделии рекомендуется сверить допустимую токовую нагрузку с документацией серии, поскольку она определяется условиями эксплуатации.
