Назначение соединителя

ОНЦ-БМ-1-30/14-Р12-3-В «5» представляет собой цилиндрический низкочастотный электрический соединитель ряда ОНЦ-БМ-1, выпускаемый предприятием «Элекон». Изделие предназначено для работы в цепях постоянного, переменного и импульсного тока с частотой до сотен килогерц и единиц мегагерц. Соединители этой серии применяются для внутреннего монтажа во всеклиматическом исполнении, то есть рассчитаны на эксплуатацию в условиях изменяющейся температуры и повышенной влажности.

Основная область применения — радиоэлектронная аппаратура, авиационные и наземные системы, где необходимо надёжное электрическое соединение с защитой от несанкционированного сочленения. Конструкция соединителя обеспечивает многошпоночную поляризацию корпусов и байонетное сочленение, что важно для бортовой и мобильной техники, подверженной вибрациям.

Расшифровка маркировки

Обозначение ОНЦ-БМ-1-30/14-Р12-3-В построено по структурному принципу и содержит следующие сведения:

• ОНЦ-БМ-1 — серия цилиндрических низкочастотных соединителей с байонетным фиксатором и герметичной вилкой;
• 30 — количество контактов в розетке;
• 14 — условный диаметр корпуса, выраженный в долях дюйма;
• Р12 — типоразмер розетки: кабельная, с прямым пластмассовым кожухом;
• 3 — многопозиционная поляризация, то есть определённое положение изоляторов и ключей;
• В — всеклиматическое исполнение по условиям температуры и влажности.

Дополнительное указание «5» в наименовании обычно относится к виду (приемке) контроля по ОСТ или техническим условиям, а не к самому типу разъёма. В данном случае в характеристиках товара подтверждена приемка «5».

Конструктивные и электрические особенности

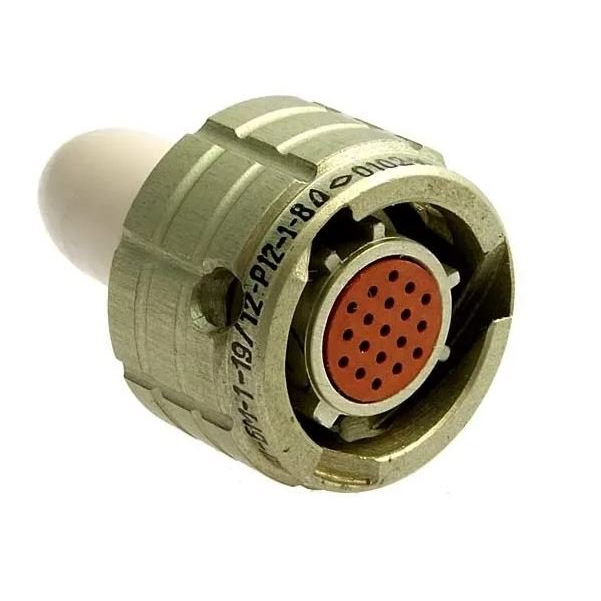

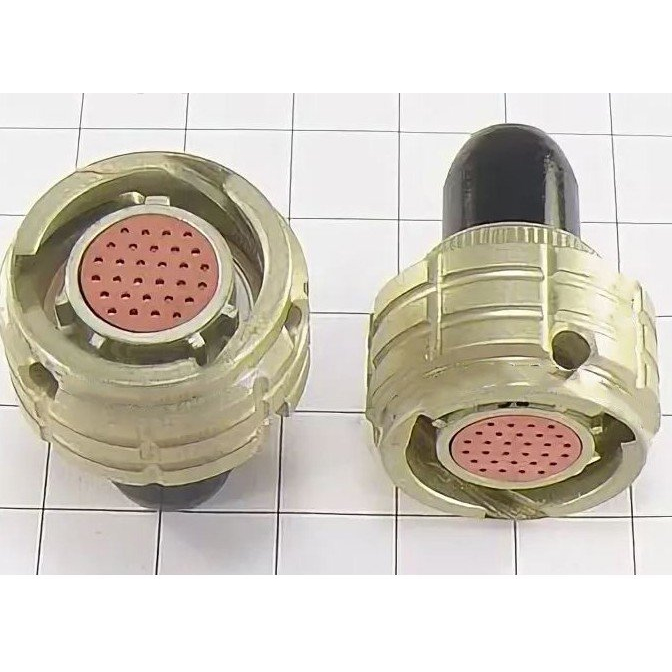

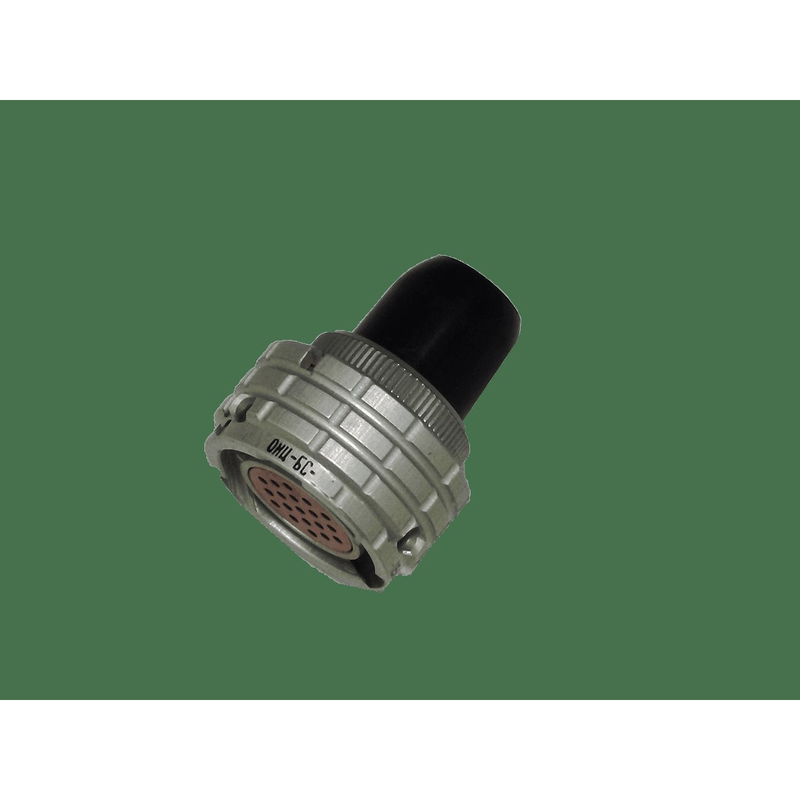

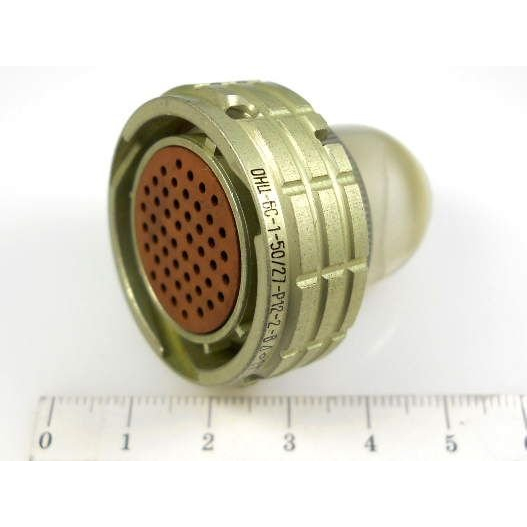

ОНЦ-БМ-1-30/14-Р12-3-В выполняется как негерметичная кабельная розетка с прямым кожухом. Она сочленяется с герметичной приборной вилкой того же типоразмера. Контакты имеют серебряное покрытие. Переходное сопротивление контакта обычно составляет не более 10 мОм, а сопротивление изоляции в нормальных условиях — не менее нескольких тысяч МОм.

Максимальное рабочее амплитудное напряжение для данной серии порядка 150 В. Токовая нагрузка определяется по таблицам, соответствующим техническим условиям бР0.364.031ТУ и АШДК.434410.089ТУ. Розетка рассчитана на кабельный монтаж с присоединением проводов, как правило, пайкой.

Применение и условия эксплуатации

Байонетное сочленение обеспечивает быстрое и надёжное соединение с разъединением, а также устойчивость к вибрационным нагрузкам. Многошпоночная поляризация корпусов и многопозиционная установка изоляторов защищают от ошибочного сочленения. Всеклиматическое исполнение позволяет использовать соединитель в аппаратуре, работающей в широком диапазоне температур и при повышенной влажности.

Изделие востребовано в составе бортовых и наземных систем связи, радиолокации, измерительной техники и других устройств, где требуется стабильная передача сигнала и питания по множеству цепей. Год выпуска указанной позиции — 2022. Артикул товара — 20607. Производитель — предприятие «Элекон».
