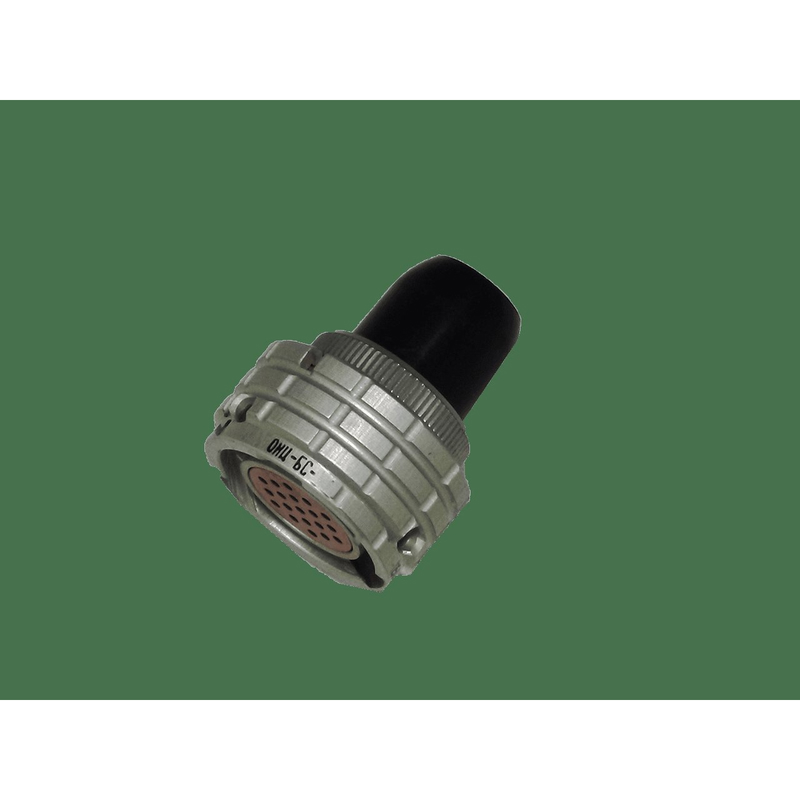

Назначение разъёма ОНЦ-БМ-1-30/14-Р12-1-В

ОНЦ-БМ-1-30/14-Р12-1-В производства завода «Элекон» — это цилиндрический электрический соединитель российской серии ОНЦ-БМ, предназначенный для надёжного соединения в различных электрических цепях. Изделие относится к категории кабельных розеток и применяется там, где требуется механически стойкое и электрически стабильное контактное соединение.

Расшифровка условного обозначения

Маркировка изделия построена по стандартной схеме серии ОНЦ-БМ и содержит полную информацию о конструкции и исполнении:

• ОНЦ-БМ — тип соединителя, бухсовая модификация;
• 1 — покрытие контактов серебром;
• 30 — количество контактов;
• 14 — условный диаметр корпуса, 14 мм;
• Р12 — розетка кабельная с прямым кожухом;
• 1 — однопозиционная поляризация;
• В — всеклиматическое исполнение.

Подтверждённые технические особенности

Розетка имеет 30 контактов, условный диаметр корпуса 14 мм и прямой кожух. Контакты выполнены с серебряным покрытием, монтаж — объёмный методом пайки. Исполнение негерметичное, всеклиматическое, что допускает эксплуатацию в сложных климатических условиях.

Заявленный ресурс изделия составляет до 250 сочленений и до 15000 часов работы. Сопротивление контактов — не более 5 мОм, сопротивление изоляции — не менее 1000 МОм при напряжении 250 В. Изделие выпускается по техническим условиям бР0.364.031 ТУ или П0.070.052.

Область применения

Соединитель подходит для цепей постоянного и переменного тока с частотой до 3 МГц, а также для передачи импульсных сигналов. Разъёмы этой серии востребованы в электронике, приборостроении и промышленности, где необходимо обеспечить механически стойкие и электрически надёжные соединения.

Характеристики VirtueMart

• Приемка: «5»;
• Год выпуска: 2023;
• Артикул: 20606;
• Производитель: Элекон;
• Категория: ОНЦ.

Краткое резюме

ОНЦ-БМ-1-30/14-Р12-1-В — это кабельная розетка с 30 серебрёными контактами, рассчитанная на паечный монтаж и всеклиматическое исполнение. Сочетание механической прочности корпуса, стабильных электрических параметров и ресурса до 250 сочленений делает её подходящей для ответственных соединений в приборостроении, электронике и промышленном оборудовании, работающем в переменных климатических условиях.
