Назначение соединителя ОНЦ-БМ-2-30/14-Р12-3-В

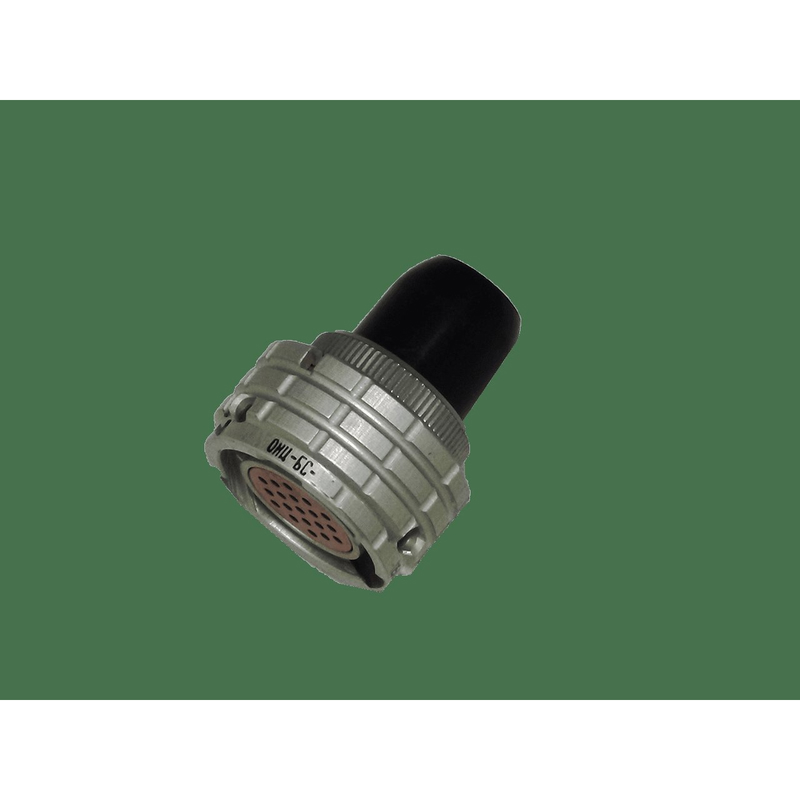

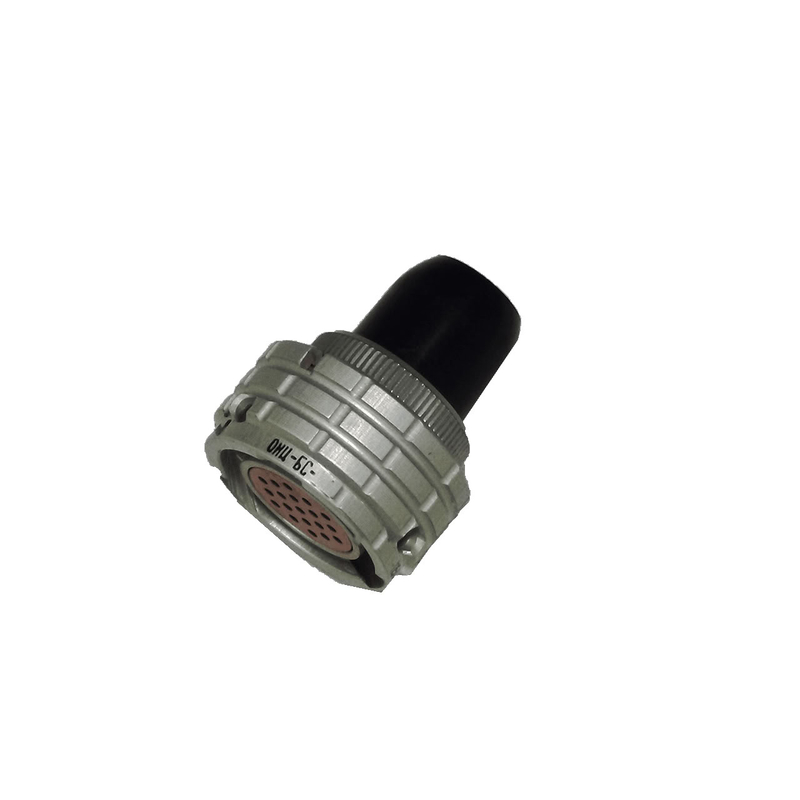

ОНЦ-БМ-2-30/14-Р12-3-В представляет собой микроминиатюрный цилиндрический низкочастотный байонетный соединитель всеклиматического исполнения. Изделие предназначено для внутреннего монтажа в радиоэлектронной аппаратуре и применяется для коммутации электрических цепей в приборах электроники и контрольно-измерительной технике.

Соединитель обеспечивает надёжное электрическое соединение в цепях постоянного тока, переменного тока с частотой до 3 МГц, а также в импульсных цепях. Благодаря всеклиматическому исполнению изделие сохраняет работоспособность при воздействии широкого спектра внешних факторов, включая повышенную влажность, пониженное давление, вибрации, удары и значительные перепады температуры. Артикул изделия — 7078, категория — ОНЦ.

Подтверждённые технические характеристики

Электрические параметры соединителя рассчитаны на работу в составе ответственных электронных узлов и обеспечивают стабильную передачу сигналов и питающих напряжений. Ниже приведены основные характеристики изделия.

• Количество контактов — 30, из них эффективных — 14
• Максимальная токовая нагрузка на контакт — 3 А
• Максимальная токовая нагрузка на соединитель — до 71 А
• Рабочее напряжение — до 150 В
• Сопротивление контактов — не более 10 МОм
• Сопротивление изоляции — не менее 1000 МОм
• Ёмкость между контактами — до 5 пФ
• Диапазон рабочих температур — от минус 60 до плюс 85 °C
• Влажность — 98 процентов при плюс 35 °C
• Пониженное давление — до 1,3 на 10 в минус четвёртой степени Па

Условия эксплуатации и механическая стойкость

Изделие выдерживает вибрационные нагрузки с частотой до 5000 Гц при ускорении 200 метров на секунду в квадрате. Ударные нагрузки достигают 10000 метров на секунду в квадрате. Такие параметры позволяют применять соединитель в аппаратуре, работающей в условиях интенсивной механической тряски и ударов.

Байонетное сочленение обеспечивает быстрое соединение и разъединение, выдерживая не менее 250 циклов сочленения и расчленения. Наработка изделия составляет 15000 часов, а срок хранения — 15 лет. Это делает соединитель пригодным для длительной эксплуатации в составе стационарной и подвижной радиоэлектронной аппаратуры.

Конструкция и особенности применения

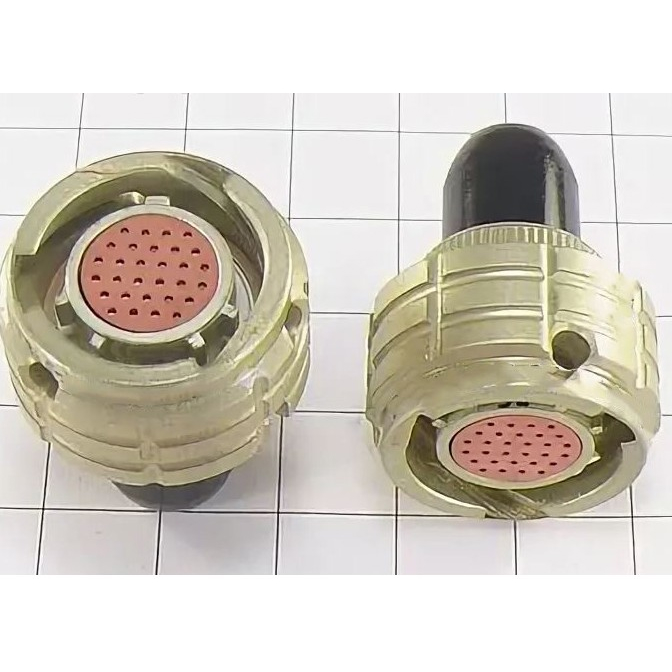

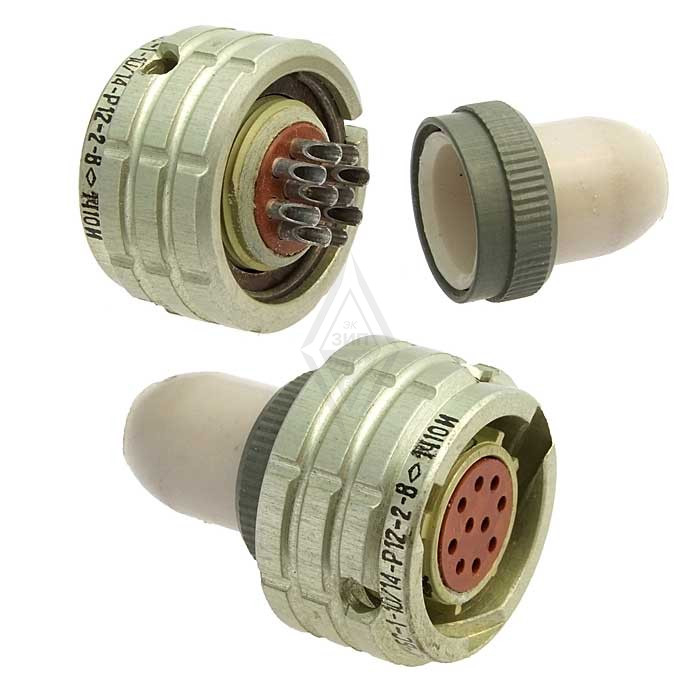

Конструктивно соединитель состоит из герметичной приборной вилки и негерметичной кабельной розетки. Применена многошпоночная поляризация и многопозиционная установка изоляторов, что предотвращает ошибочное соединение и обеспечивает правильную стыковку частей соединителя. Такое решение повышает надёжность сборки и исключает повреждение контактов при неправильном подключении.

ОНЦ-БМ-2-30/14-Р12-3-В применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, а также в импульсных цепях. Изделие востребовано в приборах электроники и контрольно-измерительной технике, где требуются компактные размеры, стойкость к климатическим воздействиям и высокая механическая прочность. Микроминиатюрное исполнение позволяет использовать соединитель в аппаратуре с ограниченным внутренним объёмом.
