Назначение соединителя ОНЦ-БМ-2-30/14-Р12-3-В

ОНЦ-БМ-2-30/14-Р12-3-В представляет собой микроминиатюрный цилиндрический низкочастотный соединитель байонетного типа. Он предназначен для коммутации электрических цепей постоянного тока, переменного тока с частотой до 3 МГц, а также импульсных сигналов. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, включая электроизмерительные и контрольно-измерительные приборы.

Байонетный тип сочленения обеспечивает быстрое и надёжное соединение, устойчивое к вибрационным и ударным нагрузкам, что важно при эксплуатации в составе подвижной и бортовой аппаратуры.

Конструкция и особенности исполнения

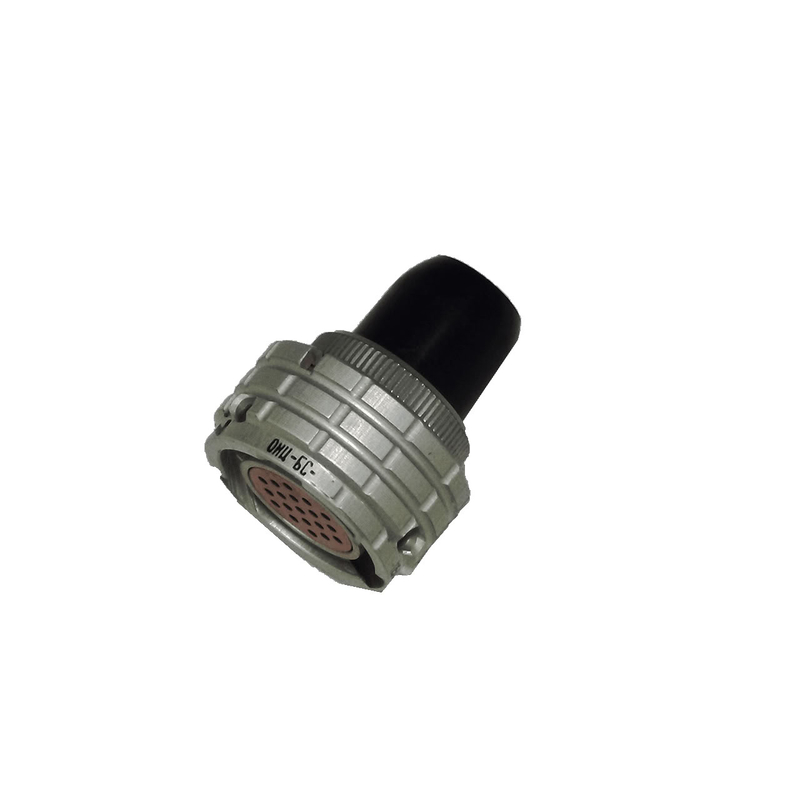

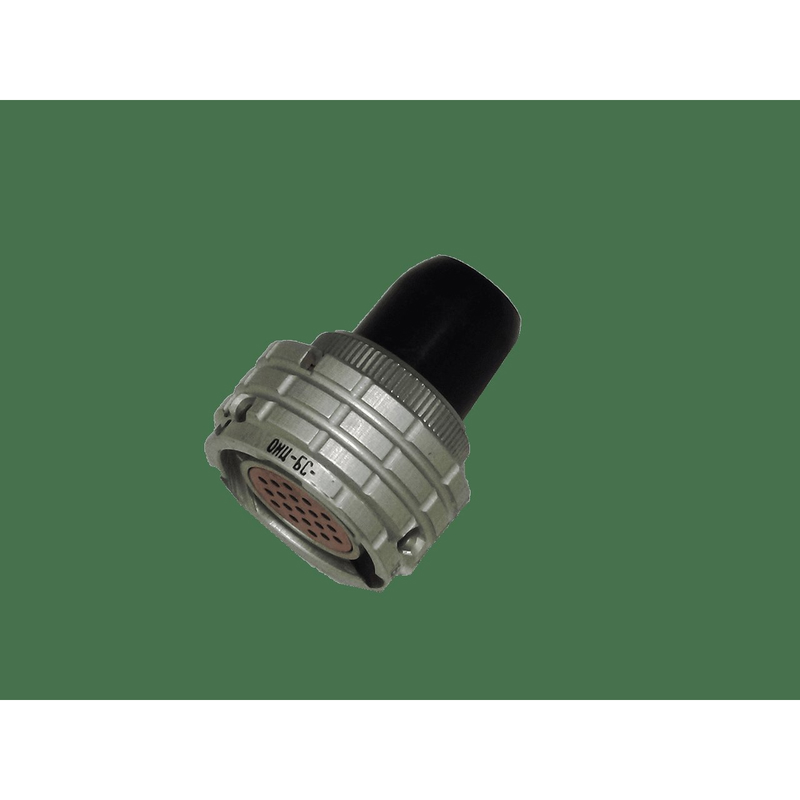

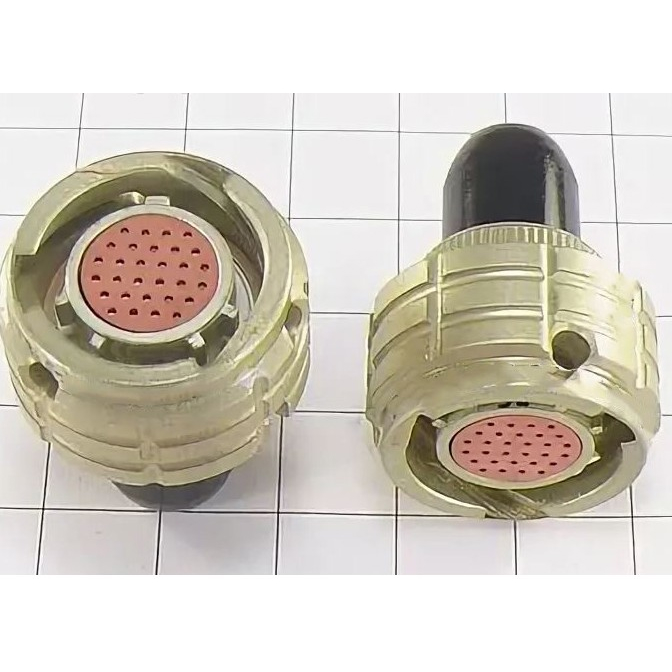

Соединитель состоит из герметичной приборной вилки без кожуха и негерметичной кабельной розетки. Индекс Р12 в обозначении указывает на прямой пластмассовый кожух кабельной части. Такая конструкция позволяет монтировать вилку непосредственно на корпус прибора, а розетку — на кабель.

В изделии реализована многошпоночная поляризация корпусов, которая исключает неправильное сочленение. Дополнительную защиту от ошибочного подключения обеспечивает многопозиционная установка изоляторов — вариант 3. Исполнение В означает всеклиматическую стойкость: соединитель работоспособен в условиях повышенной влажности, широкого диапазона температур и других неблагоприятных факторов.

Технические характеристики

• Количество контактов: 30, из них до 14 силовых.
• Максимальный ток на один контакт: 3 А.
• Максимальный ток на весь соединитель: до 71 А.
• Рабочее напряжение: до 150 В.
• Сопротивление контактов: не более 10 мОм.
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочая температура: от минус 60 до плюс 85 градусов Цельсия.
• Срок службы: 15 лет.
• Наработка: 15000 часов.
• Покрытие контактов: золото.
• Монтаж: объёмный, пайкой.

Область применения и эксплуатационные качества

Благодаря микроминиатюрным размерам и байонетному креплению соединитель востребован в компактных блоках радиоэлектронной аппаратуры, где требуется передача как слаботочных, так и силовых цепей. Наличие 30 контактов, из которых до 14 могут использоваться для силовых линий, позволяет объединить в одном разъёме питание и сигнальные цепи, сокращая количество соединителей в изделии.

Золотое покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость, что особенно важно при длительной эксплуатации и в условиях частых сочленений и расчленений. Объёмный монтаж пайкой обеспечивает надёжное электрическое соединение с проводниками и жгутами.

Всеклиматическое исполнение В и рабочий диапазон температур от минус 60 до плюс 85 градусов Цельсия делают ОНЦ-БМ-2-30/14-Р12-3-В пригодным для аппаратуры, эксплуатируемой как в отапливаемых помещениях, так и на открытом воздухе. Совокупность характеристик — стойкость к вибрациям, защита от неправильного сочленения, высокое сопротивление изоляции — подтверждает применимость соединителя в ответственных узлах специального и общего назначения.

Комплектация и условия применения

Соединитель поставляется в составе герметичной приборной вилки без кожуха и негерметичной кабельной розетки с прямым пластмассовым кожухом (индекс Р12). Для монтажа используется объёмный монтаж пайкой. Перед эксплуатацией следует учитывать поляризацию корпусов и многопозиционную установку изоляторов, которые исключают ошибочное подключение.

Артикул изделия — 7077, категория — ОНЦ. Производитель в предоставленных данных не указан. Конкретные сведения о стране производства, гарантийном сроке, сертификатах и стандартах в исходных данных отсутствуют и потому в описании не приводятся.
