Назначение и общее описание

ОНЦ-БМ-2-30/14-Р12-3-В «5» — микроминиатюрный цилиндрический низкочастотный соединитель байонетного типа, предназначенный для коммутации электрических цепей постоянного, переменного (с частотой до 3 МГц) и импульсного тока. Изделие применяется в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения, где требуются компактные габариты и высокая надёжность соединения при воздействии экстремальных эксплуатационных факторов.

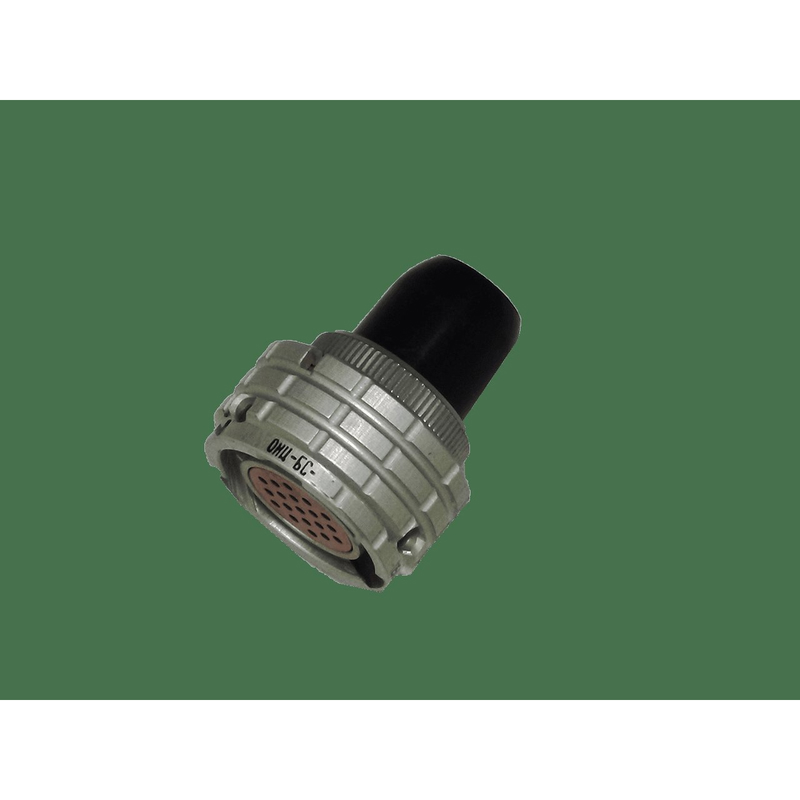

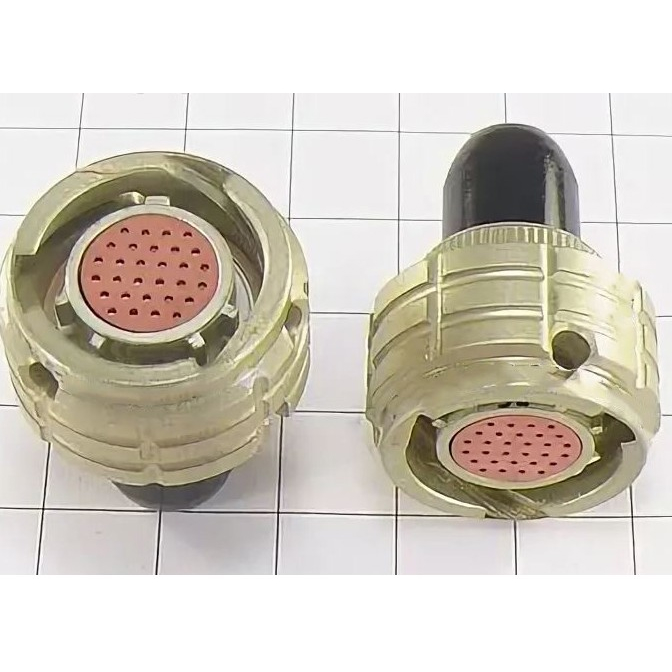

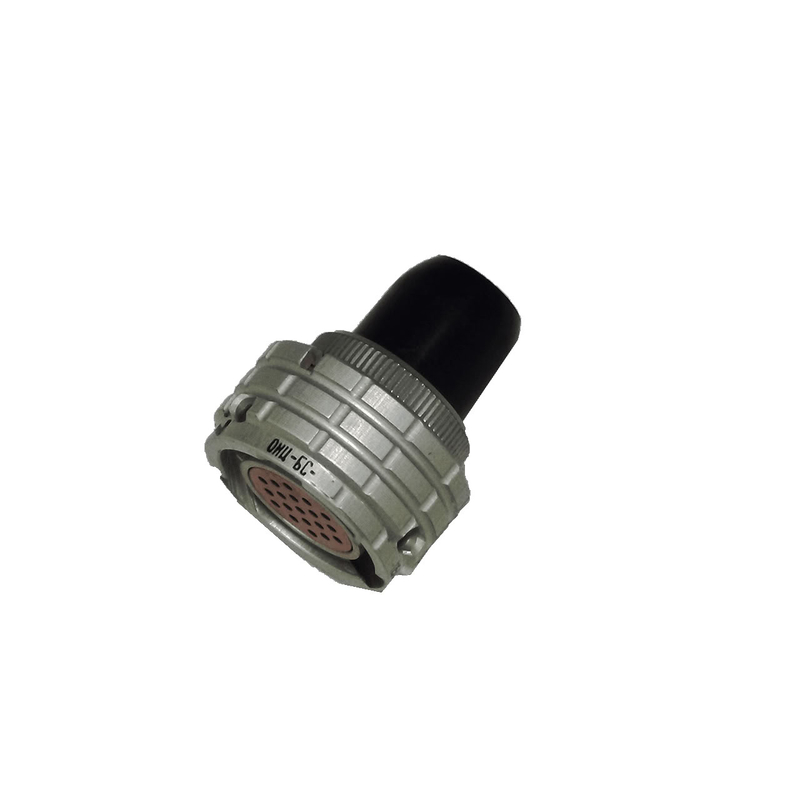

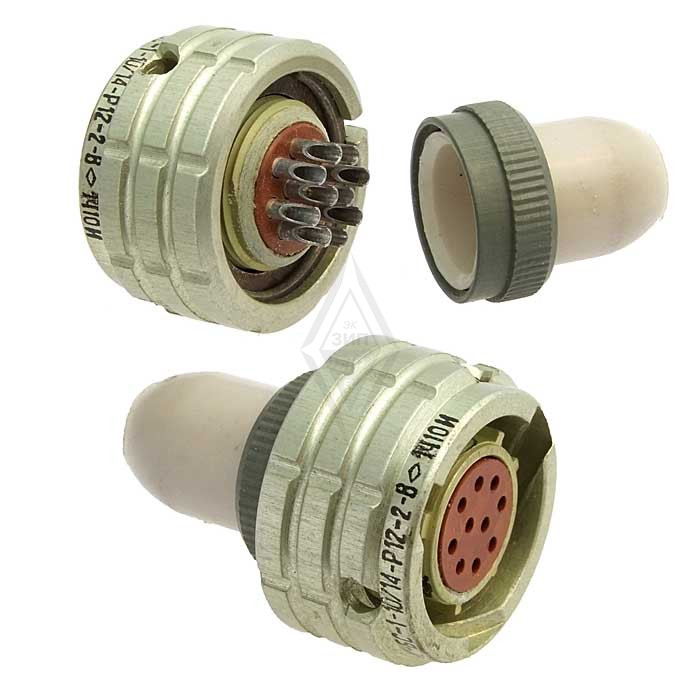

Конструктивно соединитель состоит из двух частей: герметичной приборной вилки без кожуха и негерметичной кабельной розетки с прямым пластмассовым кожухом. Байонетный замок обеспечивает быстрое и надёжное сочленение, а многошпоночная поляризация корпусов и многопозиционная установка изолятора исключают неправильное соединение и защищают контакты от повреждения при монтаже.

Расшифровка обозначения модели

Маркировка изделия содержит полную информацию о его конструкции и исполнении:

• ОНЦ-БМ-2 — базовая серия соединителя;
• 30 — общее количество контактов;
• 14 — условный размер корпуса;
• Р12 — розетка кабельная с прямым кожухом;
• 3 — многопозиционная поляризация;
• В — всеклиматическое исполнение;
• «5» — приёмка по пятой категории качества.

Такое построение обозначения позволяет однозначно идентифицировать тип корпуса, вид присоединительной части и условия эксплуатации без обращения к дополнительной документации.

Технические характеристики

Соединитель рассчитан на рабочее напряжение до 150 В. Сопротивление контактов составляет не более 10 мОм, максимальный ток на один контакт — 3 А, а суммарный ток на весь соединитель — до 71 А. Сопротивление изоляции не менее 1000 МОм, ёмкость между контактами не превышает 5 пФ.

Изделие сохраняет работоспособность в широком диапазоне условий:

• температура окружающей среды от минус 60 до плюс 85 градусов Цельсия;
• относительная влажность до 98% при температуре плюс 35 градусов Цельсия;
• пониженное атмосферное давление до 1,3·10⁻⁴ Па;
• вибрация в диапазоне 1–5000 Гц с ускорением до 200 м/с²;
• одиночные удары с ускорением до 10000 м/с² и многократные удары с ускорением до 1500 м/с².

Ресурсные показатели: наработка не менее 15000 часов, количество циклов сочленения-расчленения — 250, срок хранения — 15 лет. Контакты имеют золотое покрытие, что обеспечивает стабильное переходное сопротивление при длительной эксплуатации.

Монтаж и область применения

Монтаж соединителя объёмный, выполняется пайкой. Приборная вилка предназначена для установки непосредственно на корпус блока, а кабельная розетка — для оконцевания гибкого провода или жгута. Благодаря микроминиатюрному исполнению и всеклиматическому исполнению изделие востребовано в электронике, контрольно-измерительных приборах и радиоаппаратуре, работающей в жёстких условиях: при перепадах температур, повышенной влажности, вибрации и ударных нагрузках.

Приёмка «5» подтверждает соответствие изделия требованиям, предъявляемым к ответственным узлам специального назначения, что делает соединитель пригодным для применения в аппаратуре, где недопустимы отказы и нарушения целостности электрических цепей.
