Назначение соединителя ОНЦ-БМ-2-30/14-Р12-1-В

ОНЦ-БМ-2-30/14-Р12-1-В представляет собой цилиндрический низкочастотный соединитель, предназначенный для работы в электрических цепях постоянного тока, переменного тока частотой до 3 МГц и импульсного тока. Изделие применяется в электро-, радио- и контрольно-измерительных приборах для коммутации электрических цепей.

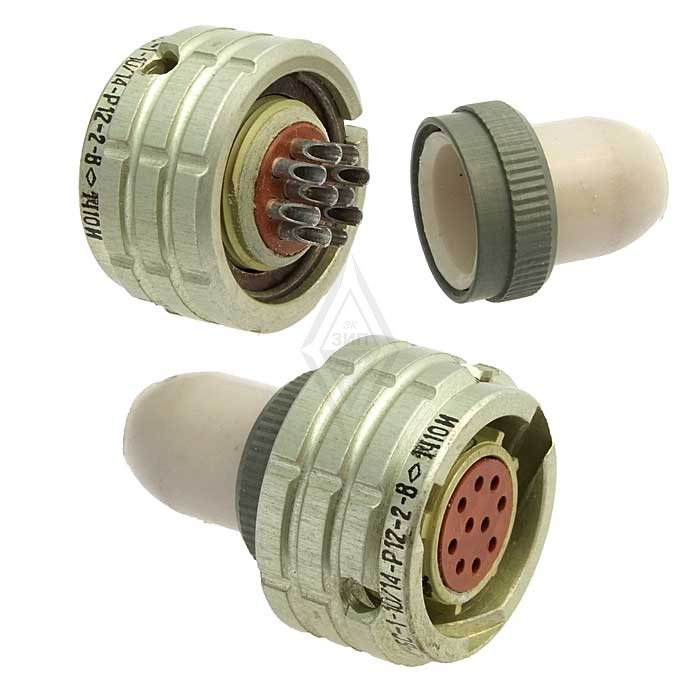

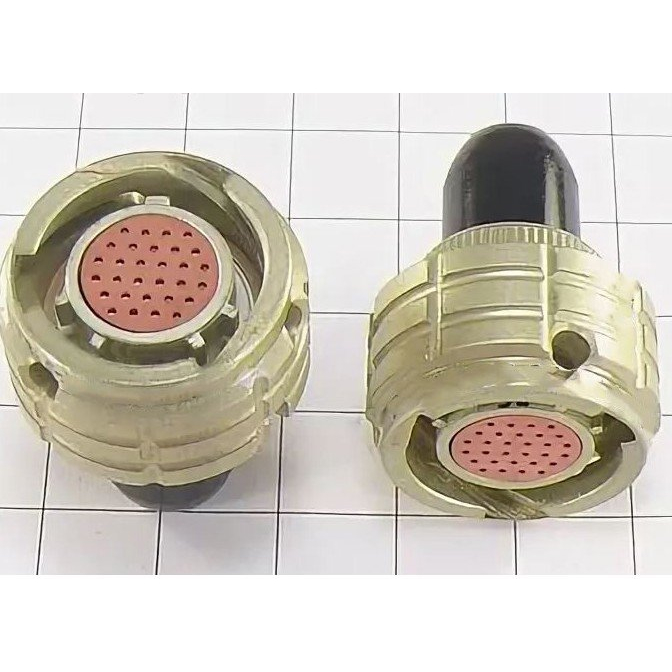

Соединители серии ОНЦ-БМ-2 состоят из герметичной приборной вилки и негерметичной кабельной розетки. Конструкция имеет многошпоночную поляризацию и многопозиционную установку изоляторов, что защищает от несанкционированного сочленения.

Конструктивные особенности

Тип соединителя — ОНЦ-БМ-2, низкочастотный цилиндрический. Условный диаметр корпуса составляет 14. Количество контактов — 30. Покрытие контактов — золото.

Части соединителя обозначаются буквами: Р — розетка, В — вилка. В данном случае исполнение включает вилку (В) и розетку (Р) с обозначением Р12, что указывает на кабельную розетку с прямым кожухом. Конструктивное исполнение: 1 — приборная вилка, 12 — кабельная розетка с прямым кожухом. Предусмотрена многопозиционная поляризация исполнения 1.

Исполнение всеклиматическое — В. Сочленение байонетное. Способ монтажа — объёмный или пайкой, тип монтажа — внутренний.

Технические характеристики

• Максимальная токовая нагрузка на одиночный контакт — 3 А.
• Максимальное рабочее напряжение — 250 В (амплитудное значение).
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Количество сочленений-расчленений — 250.
• Минимальная наработка — 15 000 часов.
• Срок сохраняемости — 15 лет.

Применение и условия эксплуатации

Соединитель ОНЦ-БМ-2-30/14-Р12-1-В применяется в составе электро-, радио- и контрольно-измерительных приборов, где требуется надёжная коммутация цепей постоянного, переменного и импульсного тока. Всеклиматическое исполнение В позволяет использовать изделие в различных климатических условиях.

Байонетное сочленение обеспечивает удобство и быстроту соединения, а многошпоночная поляризация и многопозиционная установка изоляторов исключают возможность ошибочного сочленения. Монтаж выполняется объёмным способом или пайкой, тип монтажа — внутренний.

Приёмка изделия — «5».
