Назначение и область применения

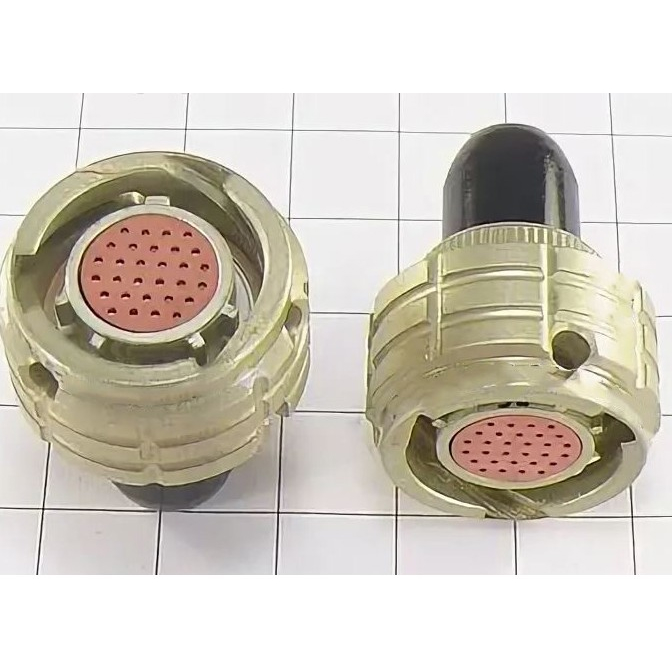

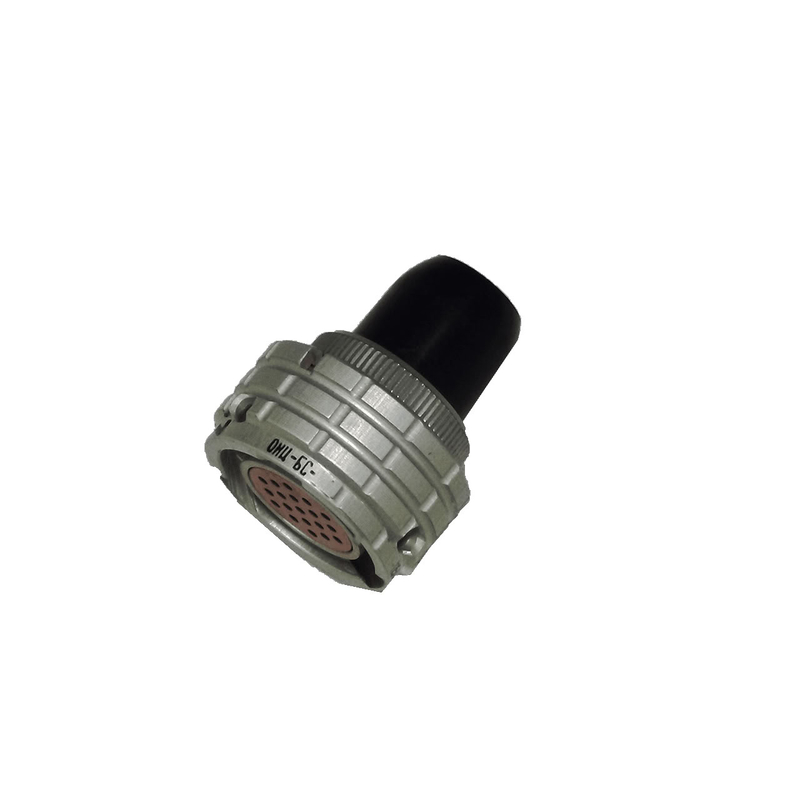

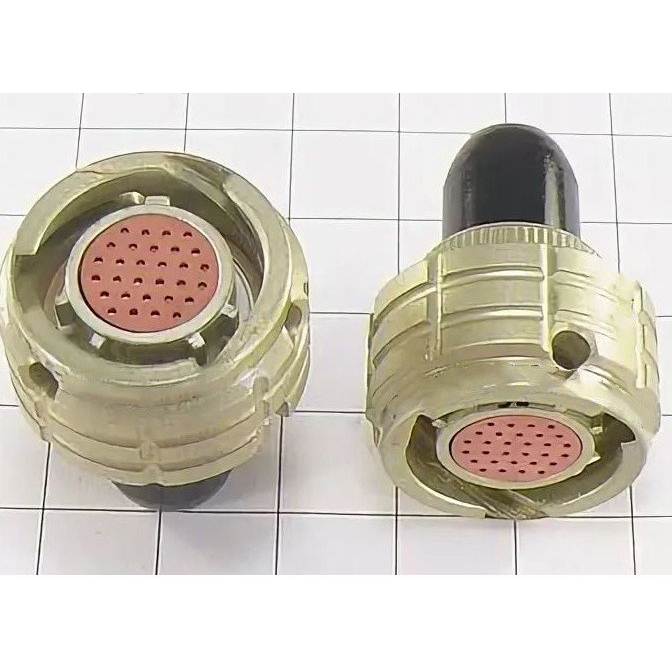

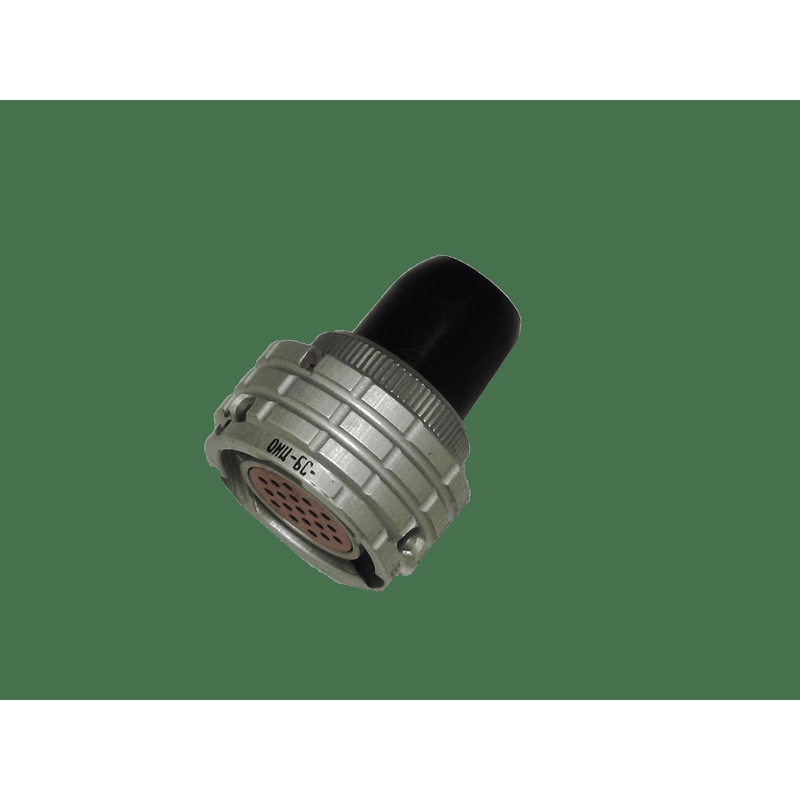

ОНЦ-БМ-1-30/14-Р12-3-В «5» — цилиндрический низкочастотный многоконтактный электрический разъём серии ОНЦ-БМ-1, предназначенный для работы в цепях постоянного, переменного (до нескольких мегагерц) и импульсного тока. Соединитель применяется для коммутации аппаратуры, блоков и кабелей в низкочастотных электрических цепях, где предъявляются повышенные требования к надёжности контакта и виброустойчивости.

Разъём востребован в промышленной, контрольно-измерительной, телекоммуникационной и иной аппаратуре, эксплуатируемой при повышенных механических нагрузках и в широком температурном диапазоне. Приёмка «5» подтверждает, что изделие прошло приёмо-сдаточные испытания в соответствии с установленными требованиями и предназначено для ответственных применений.

Расшифровка маркировки

Обозначение ОНЦ-БМ-1-30/14-Р12-3-В состоит из нескольких логических частей, каждая из которых характеризует определённые свойства соединителя.

• «ОНЦ-БМ» — серия цилиндрических низкочастотных соединителей, включающая приборные герметичные вилки и негерметичные кабельные розетки.
• «1» — исполнение серии; ОНЦ-БМ-1 отличается от ОНЦ-БМ-2 конструктивными особенностями и габаритами.
• «30/14» — типоразмер, определяющий условный размер корпуса и компоновку контактной вставки; в серии ОНЦ-БМ-1 существуют исполнения на 10, 19, 30, 50, 76 и 102 контакта.
• «Р12» — тип установочной и фиксирующей части, вариант ключевания и присоединения, конкретное значение которого задаётся техническими условиями на серию.
• «3» — вариация исполнения: позиционирование изолятора, ориентация ключей, конфигурация контактов по техническим условиям.
• «В» — климатическое исполнение и общая модификация для всеклиматического применения по соответствующим техническим условиям.

Конструкция

Конструкция разъёма включает корпус с многошпоночной поляризацией, исключающей неправильное сочленение, изолятор с контактами, герметизацию со стороны приборной части и кабельную сторону с возможностью опрессовки или пайки проводников. Такое исполнение обеспечивает стабильное электрическое соединение и защиту контактной группы от неблагоприятных внешних воздействий.

Электрические параметры

Для разъёмов серии ОНЦ-БМ-1, включая исполнение 30/14-Р12-3-В, действуют следующие общие электрические характеристики:

• сопротивление одного контакта — не более 10 мОм;
• максимальный ток на один контакт — 3 А;
• максимальная суммарная токовая нагрузка на соединитель — в диапазоне примерно от 18 до 71 А в зависимости от числа одновременно нагруженных контактов и схемы применения;
• максимальное рабочее напряжение — до 150 В;
• сопротивление изоляции в нормальных условиях — не менее 1000 МОм;
• ёмкость между соседними контактами — не более 5 пФ.

Указанные параметры позволяют использовать соединитель в измерительных, управляющих и сигнальных цепях, а также в низковольтных силовых цепях с небольшими токами.

Условия эксплуатации и особенности

Разъём рассчитан на работу в условиях повышенных механических нагрузок и широкого температурного диапазона, что обеспечивается прочной конструкцией корпуса, поляризацией шпоночного типа и герметизацией приборной части. Климатическое исполнение «В» предполагает всеклиматическое применение в соответствии с техническими условиями на серию.

Приёмка «5» подтверждает соответствие изделия установленным требованиям приёмки, что важно для применения в ответственной аппаратуре. Артикул изделия — 7008, категория — ОНЦ.
