Назначение соединителя

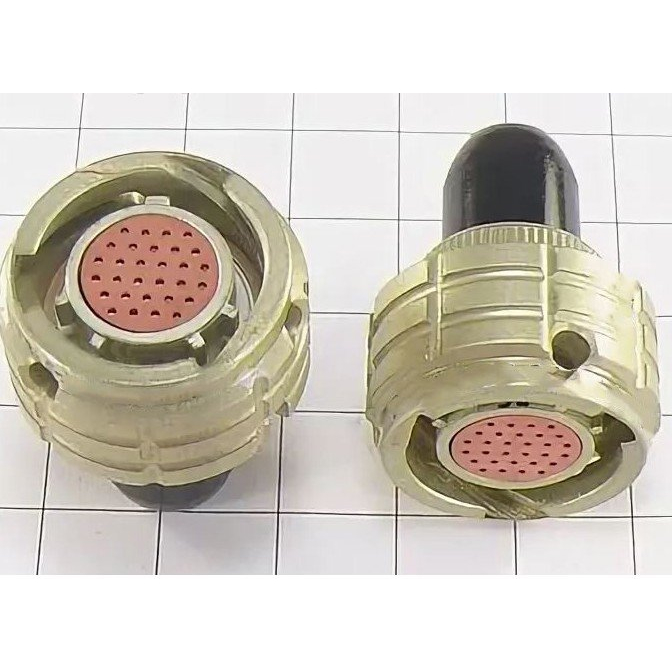

ОНЦ-БМ-1-30/14-Р12-3-В «5» — цилиндрический низкочастотный электрический соединитель серии ОНЦ-БМ-1, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц, а также импульсных сигналов. Изделие применяется в составе приборных и кабельных соединений и относится к всеклиматическому исполнению, что допускает его использование во внутреннем монтаже в широком диапазоне внешних воздействующих факторов.

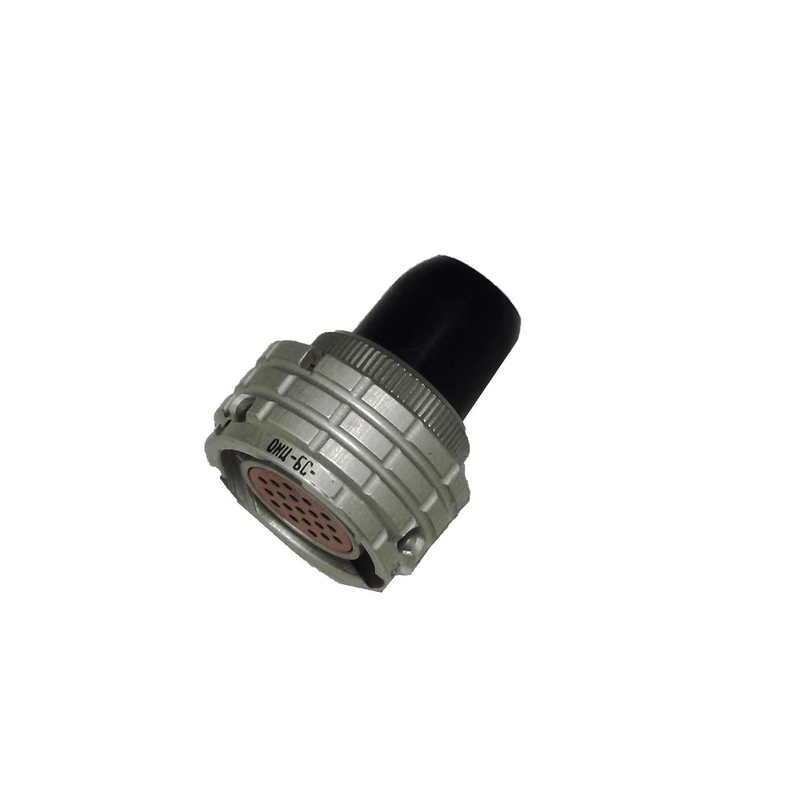

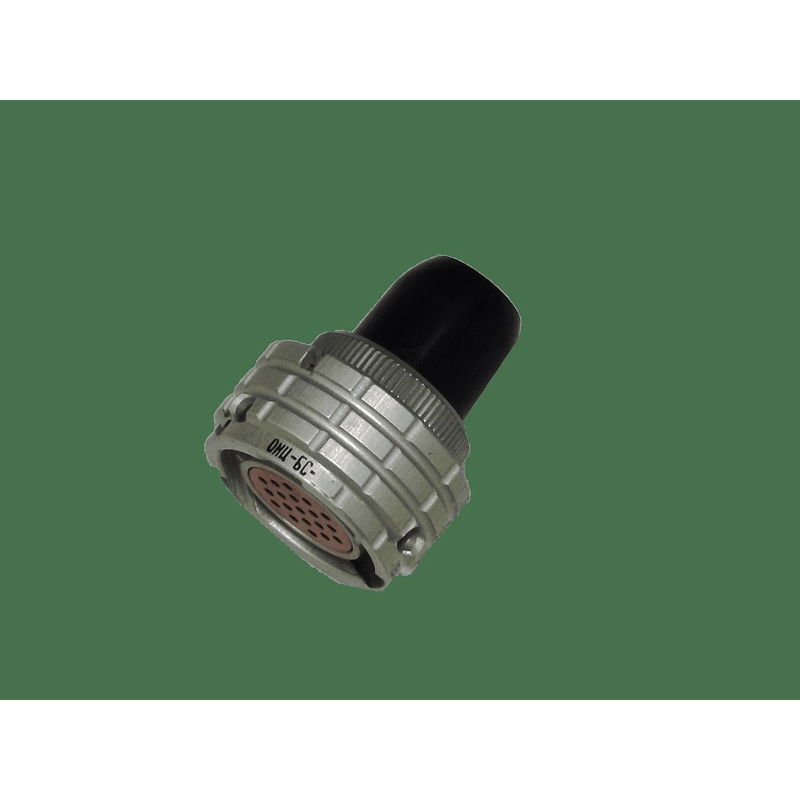

Конструктивно соединитель образован герметичной приборной вилкой и негерметичной кабельной розеткой. Такое сочетание позволяет монтировать вилку непосредственно на корпус прибора, обеспечивая герметичность по месту установки, тогда как розетка выполняет функцию ответной части кабельной линии. Приёмка изделия выполнена по категории «5».

Основные технические характеристики

Соединитель рассчитан на эксплуатацию в цепях с нормированными электрическими параметрами. Ниже перечислены подтверждённые характеристики изделия.

• Общее количество контактов — 30, из них 14 силовых.
• Максимальное рабочее напряжение — 150 В (амплитудное значение).
• Сопротивление контактов — не более 10 мОм.
• Сопротивление изоляции — не менее 1000–5000 МОм в нормальных условиях.
• Максимальная токовая нагрузка на соединитель — 18–71 А, на отдельный контакт — до 3 А.
• Ресурс по сочленениям-расчленениям — 250 циклов.
• Наработка — не менее 15000 часов.
• Срок хранения — 15 лет.

Конструктивные особенности и защита от неправильного соединения

Корпуса соединителя выполнены с многошпоночной поляризацией, что исключает возможность неправильной стыковки вилки и розетки. Изоляторы имеют многопозиционную установку, обеспечивающую от 3 до 20 позиций в зависимости от исполнения. Такое решение повышает надёжность коммутации и снижает риск повреждения контактов при эксплуатации.

Герметичная приборная вилка предназначена для установки на приборной панели, а негерметичная кабельная розетка — для оконцевания кабеля. Всеклиматическое исполнение подтверждает пригодность изделия к работе в условиях повышенной влажности, пониженного давления и значительных перепадов температур.

Условия эксплуатации

Соединитель выдерживает комплекс механических и климатических нагрузок, характерных для ответственных применений.

1. Вибрация в диапазоне частот от 1 до 5000 Гц с ускорением до 200 м/с².
2. Одиночные удары с ускорением до 10000 м/с².
3. Температура окружающей среды от минус 60 до плюс 125 °C.
4. Пониженное атмосферное давление до 1,3·10⁻⁴ Па.
5. Относительная влажность до 98 % при температуре плюс 35 °C.

Область применения

Благодаря сочетанию герметичной вилки и негерметичной розетки, широкому температурному диапазону и стойкости к вибрационным и ударным нагрузкам соединитель ОНЦ-БМ-1-30/14-Р12-3-В «5» применяется для внутреннего монтажа в приборах и кабельных сборках, где требуется передача постоянного, переменного и импульсного сигнала. Многошпоночная поляризация и многопозиционные изоляторы делают его пригодным для многожильных соединений с раздельными силовыми и сигнальными цепями.

Артикул изделия — 7007, категория — ОНЦ. Изделие поставляется в исполнении с приёмкой «5». Производитель в предоставленных данных не указан.
